SDN Framework
Ryu Internal
Satoshi Kobayashi
2013/11/11

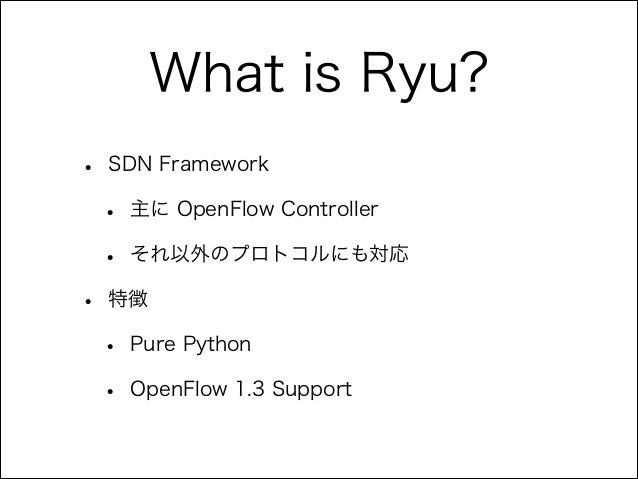

What is Ryu?
•

SDN Framework

•
•
•

主に OpenFlow Controller
それ以外のプロトコルにも対応

特徴

•
•

Pure Python
OpenFlow 1.3 Support

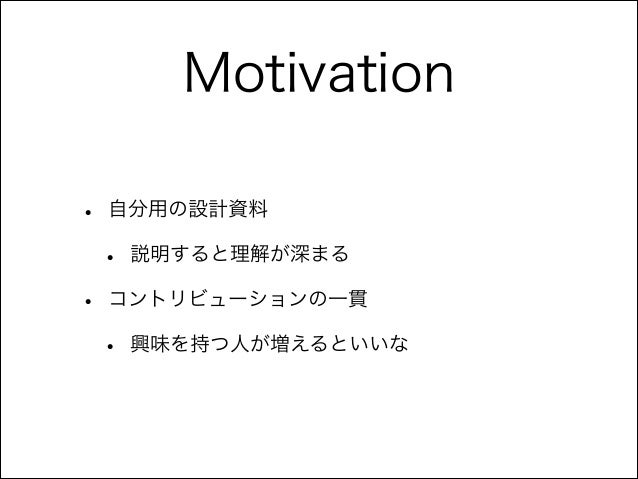

Motivation
•

自分用の設計資料

•
•

説明すると理解が深まる

コントリビューションの一貫

•

興味を持つ人が増えるといいな

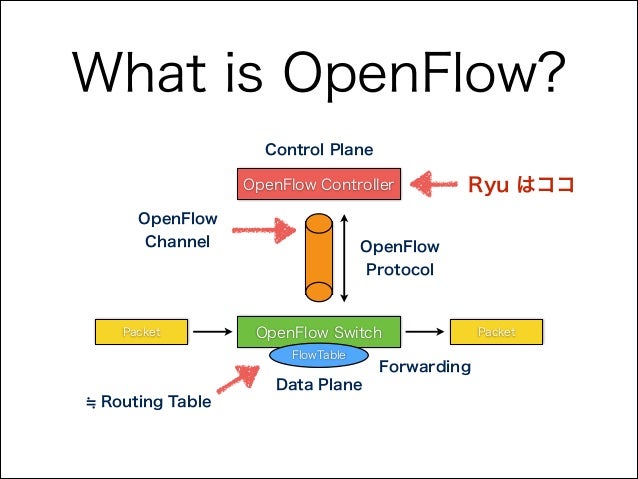

What is OpenFlow?
Control Plane
OpenFlow Controller
OpenFlow
Channel

Packet

OpenFlow
Protocol

OpenFlow Switch
FlowTable...

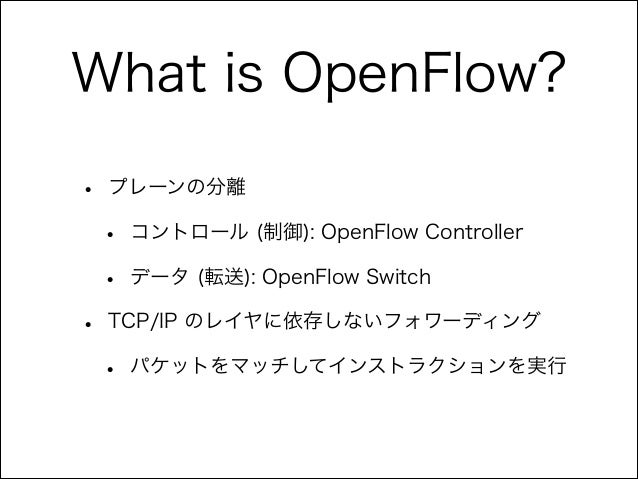

What is OpenFlow?
•

プレーンの分離

•
•
•

コントロール (制御): OpenFlow Controller
データ (転送): OpenFlow Switch

TCP/IP のレイヤに依存しないフォワーディング...
Overview
WSGIApplication

Ryu
AppManager

Spawn

Context
Context
Context

Instantiate / Inject
SERVICE_BRICK

WSGIServer

...

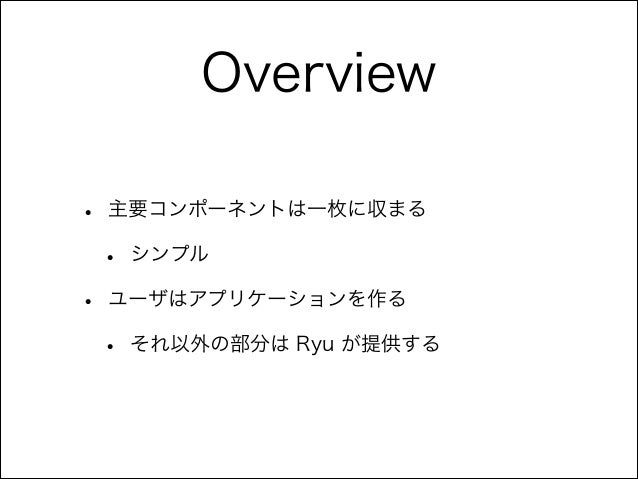

Overview
•

主要コンポーネントは一枚に収まる

•
•

シンプル

ユーザはアプリケーションを作る

•

それ以外の部分は Ryu が提供する
Event model
SERVICE_BRICK
Handler

OFPHandler

Handler

Handler Handler

Built-in App
Built-in App

!
Msg
!
OpenFlow Event...

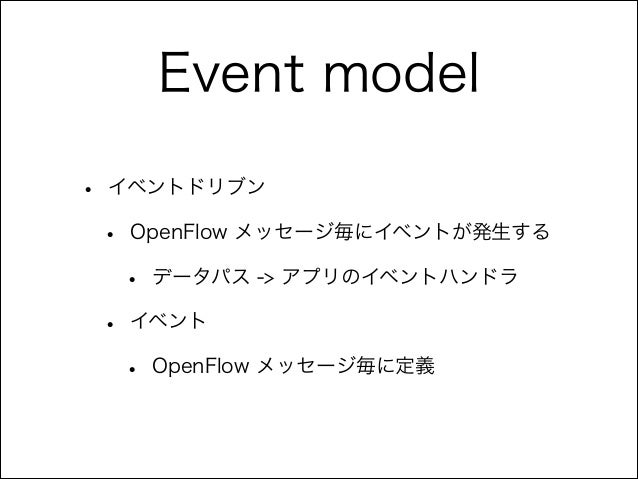

Event model
•

イベントドリブン

•

OpenFlow メッセージ毎にイベントが発生する

•
•

データパス -> アプリのイベントハンドラ

イベント

•

OpenFlow メッセージ毎に定義

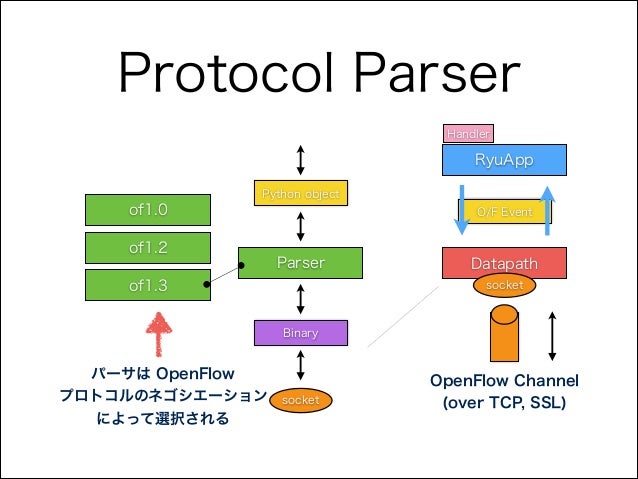

Protocol Parser
Handler

RyuApp
Python object

of1.0

O/F Event

of1.2
Parser
of1.3

Datapath
socket

Binary

パーサは OpenFlo...

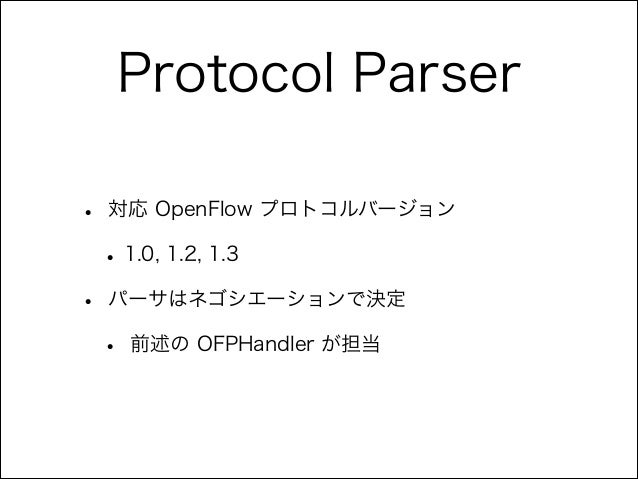

Protocol Parser
•

対応 OpenFlow プロトコルバージョン

• 1.0, 1.2, 1.3
•

パーサはネゴシエーションで決定

•

前述の OFPHandler が担当

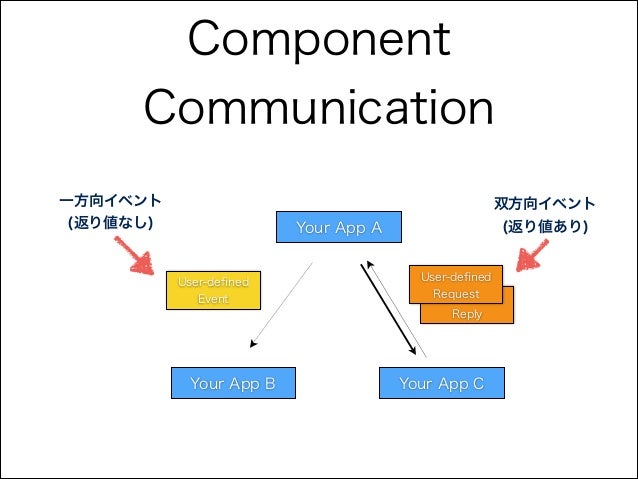

Component
Communication
一方向イベント
(返り値なし)

双方向イベント
(返り値あり)

Your App A

User-defined
Event

User-defined
Request
User-defined
R...
Component
Communication
•

アプリケーション間の通信

•

イベントをやり取りする

•
•

一方向 / 双方向

イベント

•

ユーザが必要に応じて定義する

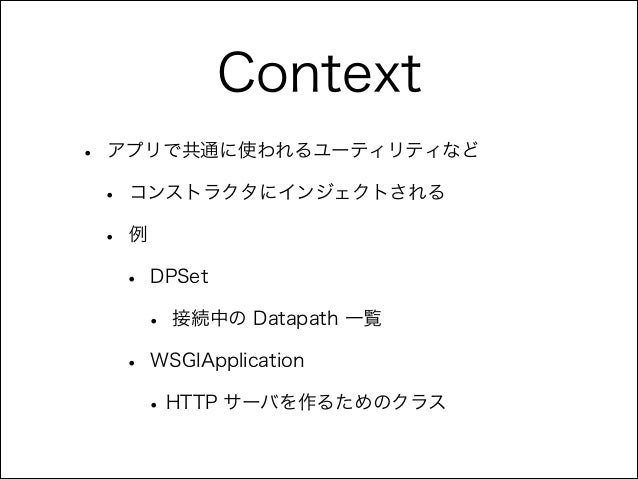

Context
AppManager
Instantiate
Inject

Context
Handler

Use

RyuApp
Context
•

アプリで共通に使われるユーティリティなど

•
•

コンストラクタにインジェクトされる
例

•

DPSet

•
•

接続中の Datapath 一覧

WSGIApplication

• HTTP サーバを作る...

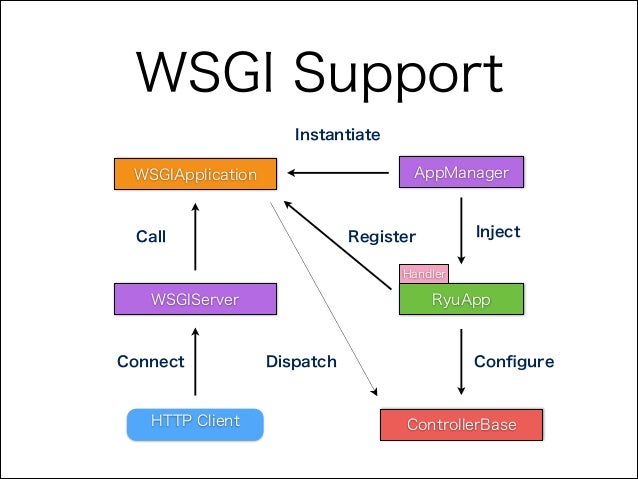

WSGI Support
Instantiate
AppManager

WSGIApplication

Call

Inject

Register
Handler

WSGIServer

Connect

HTTP Client

Ry...
WSGI Support
•

WSGI (Web Service Gateway Interface)

• Python 用 Web インターフェース
• 多くの Web フレームワークが準拠する
• Web API やアプリを作ることがで...

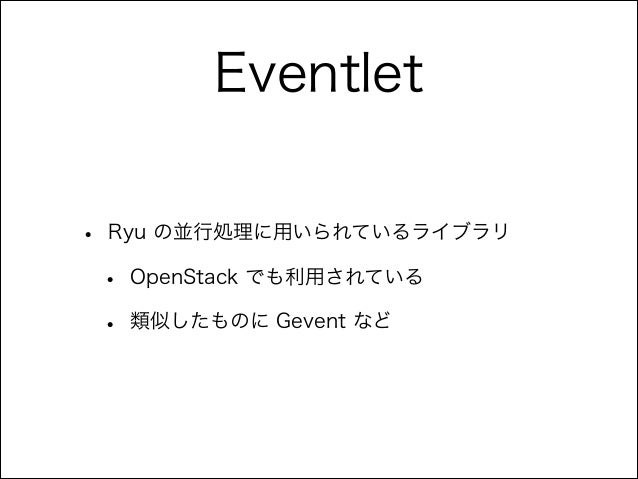

Eventlet
•

Ryu の並行処理に用いられているライブラリ

•
•

OpenStack でも利用されている
類似したものに Gevent など

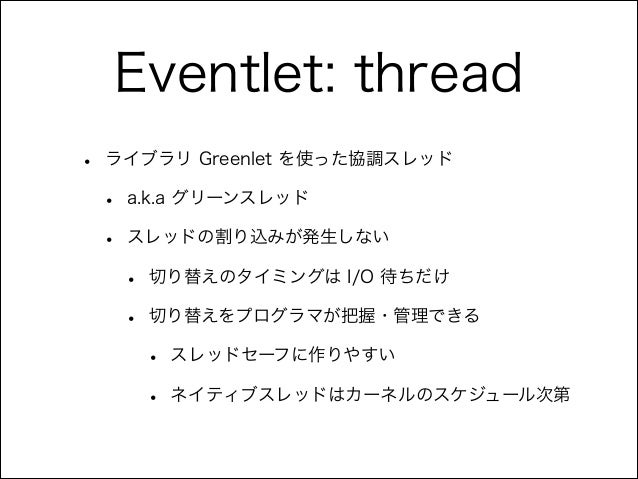

Eventlet: thread
•

ライブラリ Greenlet を使った協調スレッド

•
•

a.k.a グリーンスレッド
スレッドの割り込みが発生しない

•
•

切り替えのタイミングは I/O 待ちだけ
切り替えをプログラマが把...

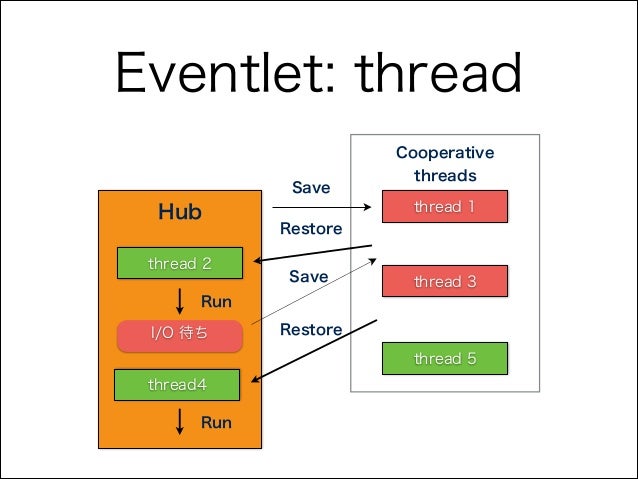

Eventlet: thread
Cooperative
Save

Hub
thread 2

threads
thread 1

Restore
Save

thread 3

Run
I/O 待ち

Restore
thread 5

t...

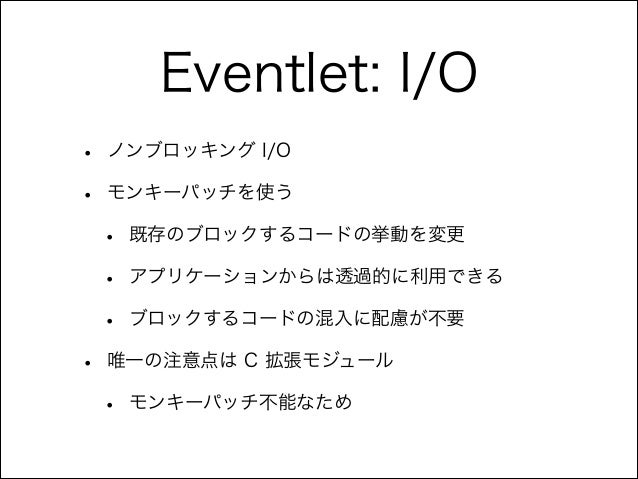

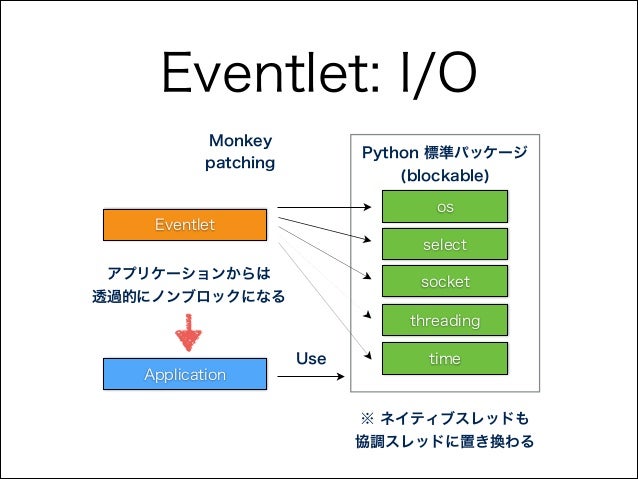

Eventlet: I/O
•
•

ノンブロッキング I/O
モンキーパッチを使う

•
•
•
•

既存のブロックするコードの挙動を変更
アプリケーションからは透過的に利用できる
ブロックするコードの混入に配慮が不要

唯一の注意点は C...
Eventlet: I/O
Monkey

Python 標準パッケージ

patching

(blockable)
os

Eventlet
select
アプリケーションからは
透過的にノンブロックになる

socket
threadin...
Appendix
•

Web サイト

•
•

Wiki

•
•

http://osrg.github.io/ryu/

http://github.com/osrg/ryu/wiki

リポジトリ

•

http://github....
以上
