Historia del Hormigón

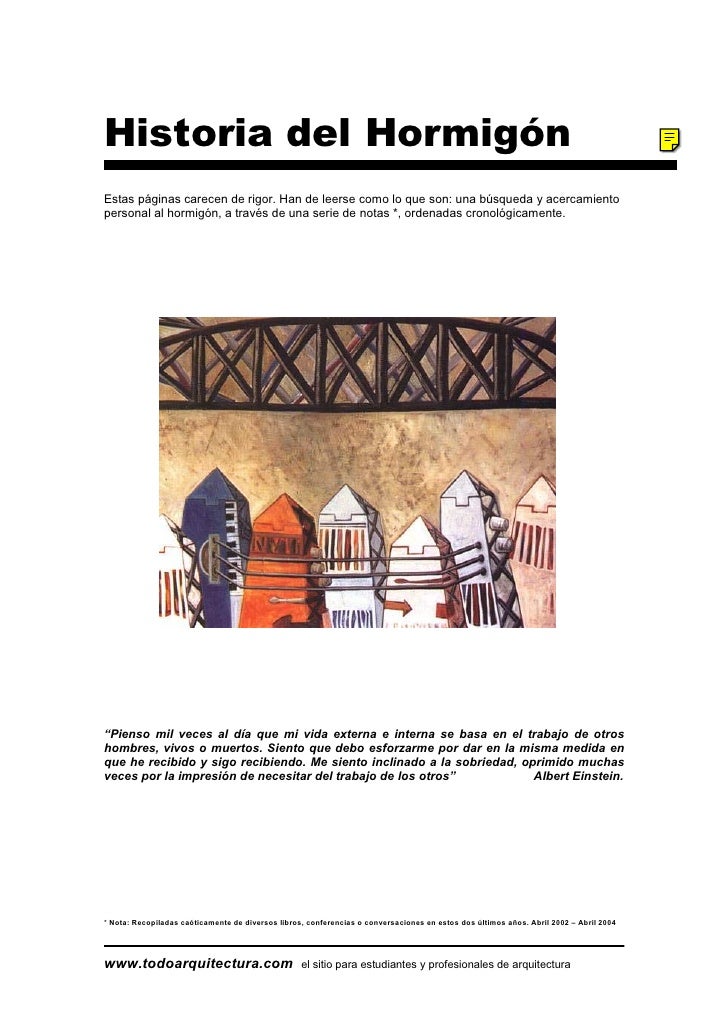

Historia del HormigónEstas páginas carecen de rigor. Han de leerse como lo que son: una búsqueda y acercamientopersonal al hormigón, a través de una serie de notas *, ordenadas cronológicamente.“Pienso mil veces al día que mi vida externa e interna se basa en el trabajo de otroshombres, vivos o muertos. Siento que debo esforzarme por dar en la misma medida enque he recibido y sigo recibiendo. Me siento inclinado a la sobriedad, oprimido muchasveces por la impresión de necesitar del trabajo de los otros” Albert Einstein.* Nota: Recopiladas caóticamente de diversos libros, conferencias o conversaciones en estos dos últimos años. Abril 2002 – Abril 2004www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

HORMIGÓNSIGLO XVIII: • 1756 JOHN SMEATON; Comportamiento de calizas impurificadas con arcillas en la fabricación de morteros. Se obtiene un mejor mortero si tiene una proporción importe de arcilla. • 1758/1774 JOHN SMEATON; Reconstrucción del “ Faro de EDYSTONE” en la costa de Cornish. • 1788 Aparece la palabra Hormigón en el Diccionario de las Nobles Artes para la Instrucción de Aficionados y usos de los Profesores de Diego Antonio Rejón de Silva, definiéndola como “Argamasa compuesta de piedras menudas, cal y béton que dura infinito. También se hace sin betún”. • 1796 JAMES PARKER; Patenta en Inglaterra un método para fabricar cemento hidráulico por calcinación de nódulos de cal con alto contenido en arcilla. A este cemento se le conoció con el nombre de “Cemento Romano”.SIGLO XIX: • 1817 VICAT; Sistema de fabricación por “Vía Húmeda”, este proceso marca el inicio del actual proceso de fabricación. • 1818 VICAT; Publica “Recherches Experimentales” , pauta a seguir en la fabricación del cemento por medio de mezclas de calizas y arcillas dosificadas en las proporciones convenientes y molidas conjuntamente. • 1824 JOSEPH ASPIND; Primera patente para la fabricación del cemento Pórtland, quién denomino al producto obtenido con el nombre de “Cemento PÓRTLAND” debido al color del hormigón obtenido se parecía a la piedra natural de la zona de Pórtland. La patente data del día 21 de Octubre de 1824: “El barro o polvo de las calles empedradas con piedra calcárea o, en caso de que este material no se pueda obtener en suficiente cantidad, la piedra calcárea calcinada, se mezcla con una determinada cantidad de arcilla, amasada con agua, por medio del trabajo manual o a máquina, hasta reducirla a un limo impalpable. La pasta se deja secar, luego se trocea y se calienta en un horno de cal, hasta que se haya desarrollado todo el ácido carbónico; después se reduce a polvo el producto con muelas y morteros y ya está listo para el uso”. • 1826 NAVIER Profesor de la Escuela de Puentes y Canales publica sus cursos sobre la resistencia de los materiales. • 1828 VICAT; Publica “ Mortiers et Ciments Calcaries”. • 1829 DR. FOX; Elabora un sistema para construir pavimentos en cemento armado usando este material (cemento Pórtland) como elemento de relleno dentro de unas armaduras de hierro. • 1834 Aparece la palabra “Concrete” para designar el material de construcción. • 1837 J. B. WHITE; Construye una casa en Londres totalmente en hormigón. • 1838 BRUNEL; Emplea por primera vez un cemento procedente de la fábrica de “J. Aspind” en el que se había logrado una parcial sinterización por elección de una temperatura adecuada de cocción. Se emplea en la construcción del “Túnel bajo el río Tamesis” (Londres). • 1840 Primera fábrica de cemento en Jonson.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1844 GUILLERMO DE FAIRBAIN; Emplea las patentes del Dr. Fox y utiliza este sistema en la construcción para todos los almacenes de siete y ocho plantas de Manchester. Este sistema de construcción usando barras o nervios de hierro sumergidos en el hormigón, se acerca muchísimo a la verdadera construcción en cemento armado. • 1845 ISAAC C. JOHNSON; Logra conseguir temperaturas suficientemente altas para clinkerizar a la mezcla de arcilla y caliza empleada como materia prima. Será el prototipo del cemento moderno producido a escala industrial. Probablemente el material patentado por Aspind era una caliza hidráulica debido, entre otras cosas, a las bajas temperaturas empleadas en la cocción, por esto, puede decirse que el cemento Pórtland, tal como hoy lo conocemos fue producido en 1845 por Jonson. Al moler finalmente los nódulos sobrecocidos que quedaban a la salida del horno de Aspind. Con esta idea mejoró las dosificaciones y aumento las temperaturas de cocción hasta lograr la sinterización de la mezcla. HORMIGÓN ARMADO • 1845 LAMBOT; Comienza en el sur de Francia a fabricar objetos, en los que combina el hormigón y el acero surgiendo de esta forma el “Hormigón Armado”. • 1847/52 FRANCOIS COIGNET; Proyecta la primera cubierta en cemento fraguado con encofrados y armado con perfiles de hierro para una terraza en Saint-Denis. • 1848 LAMBOT; Proyecta su embarcación de hormigón armado. • 1849 JOSEPH MONIER; Construye las primeras jardineras (para rosales) en hormigón armado con tela metálica. Buscando una masa resistente a las heladas para recubrir las tuberías, descubrió las ventajas del material: combinando hierro con una masa fluida de cemento, surge una combinación interior de carácter orgánico. El cemento envuelve el hierro como la musculatura al esqueleto. • 1850 DEMARCE Y CONQUETY; Uso industrial del hormigón, permitiendo un material económico, moldeable, resistiendo bien a la compresión y poco a la tracción. • 1852 Diccionario de la Lengua Castellana de la Real Academia Española: avanza la definición del Hormigón del que dice ser: “Mezcla compuesta de piedras menudas, cal y betún, la cual es tan fuerte y sólida que dura siglos y tan firme como la piedra”. • 1853 VICAT; Empieza a estudiar la acción destructiva del agua de mar sobre el mortero y el hormigón. • 1855 JOSEPH MONIER; Patenta sus jardineras de hormigón armado. • 1856 FRANCOIS COIGNET; Patenta unas barras de Tracción de hierro, envueltas en masas de cemento. • 1861 FRANCOIS COIGNET; Publica “Betons Aggloméres”, estudia por primera vez, el papel que corresponde al hormigón y al acero como partes integrantes del nuevo material. • 1867 Primer empleo a gran escala del hormigón armado en la Exposición Universal de Paris, utilizado en el solado de las plantas subterráneas del restaurante, dentro del gran edificio principal. Dirección de la construcción: S.M. KRANTZ, G. EIFFEL y el Ingeniero de DION. • 1867 JOSEPH MONIER; Jardinero, comienza a emplear los entramados de alambre con armazón para la construcción de depósitos de agua en Fontainebleau con cemento armado. En principio no presenta una gran novedad ya que H. LABROUSTEwww.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

ya había realizado esta operación pero con distintos materiales en la cubierta de la “Biblioteca de Santa Genoveva” (1843), construida con alambres entrecruzados y revestidos con una capa de yeso. • 1868/69/73/75/78/90 JOSEPH MONIER; Patenta respectivamente: Tuberías (1868), paneles (1869), Puentes (1873), Escaleras (1875), Vigas (1878) y Cubiertas (1880). • 1870 MICHAELIS; “Teoría Coloidal”. Considera que los Silicatos hidratados precipitan en forma de gel que va rellenando los huecos existentes entre los cristales formados en la hidratación del C3 A y Ca O, dando lugar al endurecimiento de la pasta, a la vez que se va cediendo agua para continuar la hidratación de los otros componentes anhidros . Juntó a la teoría de Le Chartelier fundan las bases de la “Teoría de la Hidratación”. • 1875 W.E.WARD; Primeras pruebas y construcciones sobre protección contra incendios donde se utiliza el hormigón como mera protección de refuerzo. • 1875 JOSEPH MONIER;. Construye el primer puente de hormigón armado en Chazalet (Francia) con una luz de 16,5 metros y 4 m de ancho. • 1878 FRANCOIS COIGNET y JOSEPH MONIER; Asociados presentan en la Exposición Universal de Paris, ejemplos que podían realizarse con hormigón, como vigas, bóvedas, tubos, etc... • 1878 JOSEPH MONIER; Patente MONIER que dio lugar a un largo litigio con el aparejador Berlinés Rabitz, que por su parte había patentado también una malla de metal en el revoque de edificios. • 1880 FRANÇOIS HENNEBIQUE; Estudia los forjados de cemento armados con redondos de hierro. 1ª Losa Armada con hierros redondos. • 1880 DYCKERHOFF & WIDMANN; Primer puente en Alemania, exhibido en la Exposición de Arte e Industria de Dusseldorf, que sirvió para dar a conocer este nuevo material. Con hormigón apisonado. • 1881 JOSEPH MONIER; patente para una cubierta en hormigón. • 1884 EDMOND COIGNET Y DE TEDESCO; Publican el primer “Método de Dimensionamiento Elástico de Secciones de Hormigón Armado ”. • 1884 CASA FREYTAG Y HEIDSCHUCH (NEUSTADT) Y LA CASA MARTENSTEIN Y JOSSEAUX (OFFEMBACH DEL MAIN); Adquieren las patentes de J. MONIER. Joseph MONIER & Francois Coignet presentan sus productos como socios en La Exposición Universal de Tréveris. Sus objetos fabricados en Hormigón (Tubos, vigas, bóvedas, etc...). Conrad Freytag se hace con la patente de Monier para el sur de Alemania y Gustav Adolf Wayss para el norte de Alemania. • 1885 G. A. WAYSS; Adquiere las patentes de Monier, para todo el territorio de Alemania y Austria. Impulsara su desarrollo. • 1886 MATHIAS KOENEN; Director técnico de la casa Wayss (Berlín), publica: “Método Empírico de Cálculo de Secciones de Hormigón Armado Sujetas a Flexión”. (El hormigón resiste a la compresión y el hierro a la tracción) • 1887 ACTIEN GESELLS CHAF FÜR UND MONIERBAU; Construye numerosos puentes en Alemania. • 1887 G. A. WAYSS; Wayss realizó numerosos experimentos de resistencia en las bóvedas de Monier, bajo la supervisión científica, publicando los resultados bajo elwww.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

título “Das Systen Monier in seiner Anwendung auf das gesamte Bauwesen”, más conocido como “Folleto Monier”, alcanzando gran difusión y favoreciendo la autorización de tal tipo de construcciones por parte de la administración, algo reacia todavía. • 1888 FRANÇOIS HENNEBIQUE; Construye su primer forjado de cemento armado con redondos de hierro el Lombardzyde en Bélgica. • 1888 BORDENAVE; Realiza sus primeros tubos. • 1889 COTTANCIN; Realiza sus primeros pisos nerviados • 1889 BORDENAVE Y COTTANCIN; En la Exposición Universal de Paris, se presentan sus procedimientos, difundiéndose rápidamente el uso del hormigón por Francia, Bélgica y Suiza. • 1889 Se construye “La Presa de San Mateo” (USA), a base de mampuestos unidos con mortero. • 1890 ERNESTO LESLIE RANSOME Y WARD HYATT; Empleo el hormigón armado a gran escala en Estados Unidos. “Museo Leland Stanfor, J.r”, “ Pacific Borax Company”, “Academia Ciencias” en San FRANçOIS. En esta última obra se emplean bovedillas de cemento armado sostenidas por columnas de hierro. • 1890 FRANCOIS COIGNET; Obtiene varias patentes para la construcción de Acueductos con tubos de cemento. • 1890 FRANÇOIS HENNEBIQUE; Realiza la casa de Viviendas “Bourg-La-Reine”, que sirvió como manifestación para el empleo del hormigón armado. Crea su propia empresa de Hormigón Armado con representantes y mas de 40 concesionarios o agencias en el extranjero. • 1891 FRANCOIS COIGNET; Construye el primer forjado de vigas prefabricadas en Biarritz. • 1891 JOSÉ NICOLAU; El primer uso que se dio en España a este nuevo material fue para la construcción de traviesas de ferrocarril en 1891, según diseños del ingeniero José Nicolau. • 1892 F. HEN; 1ª Patente de viga con abrazaderas • 1892 Se instituye la Comisión Francesa para el estudio del Cemento Armado. • 1893 LE CHARTELIER; “Teoría Cristaloide”. Observa la importancia del Silicato y Aluminato Tricalcicos en la resistencia del cemento hidratado, así como su baja hidrulicidad del Silicato Bicálcico. Juntó a la teoría de Michaelis fundan las bases de la “Teoría de la Hidratación”. • 1894 MOELLER; Construye la primera “Viga en Vientre de Pez”. • 1895 F. VON EMDERGER; Estudios teóricos sobre el hormigón armado. • 1896 FRANÇOIS HENNEBIQUE; Produce casetas prefabricadas, transportables en una pieza, para los guardarrailes. • 1897 JOSÉ EUGENIO RIVERA; Ingeniero de caminos, construye numerosas obras con hormigón armado: Emplea cajones flotantes en la cimentación de seis puentes en Valencia y en el Viaducto de Alfonso XII. El protagonismo en el empleo del hormigón armado fue acaparado, sin embargo, por el ingeniero Eugenio de Ribera, quien lowww.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

utilizó, según el sistema Hennebique, en la construcción de tableros de puentes (el resto de la obra de fábrica seguía siendo de piedra), como en el de Ciaño (Asturias), de 1897; en el de la Exposición Regional de Gijón, de 1899, o en el de María Cristina en San Sebastián, de 1904 (la decoración artística se debió al arquitecto Zapata). El hormigón entró en España con dos patentes, una la de Hennebique cuyo concesionario era el ingeniero de caminos Eugenio Rivera y la otra la de MONIER cuyo concesionario era el ingeniero militar Francisco Maciá. • 1897 RABOT; Imparte el primer curso sobre el hormigón armado en la Ecole Polytechnique. • 1893 ARMAND MAHIELS; Ingeniero Civil encargado de la construcción de 12 fuertes en la Meuse, ejecutados en hormigón publica: “Le vetón et son emploi: matériaux, chantiers, coffrages, prix de revient, applications”. • 1897 EMILE BOURRY; Publica “Traité des industries cerámiques” con la idea de realizar elementos horizontales portantes y aligerados. • 1899 BOUSSIRON; Realiza el puente en arco de Perpignán (15 mts de alcance).SIGLO XX: • 1899/1900 FRANÇOIS HENNEBIQUE; Primer edificio con estructura de hormigón armado en la Rue Dantón nº 1 (Paris) • 1900 En el “Handbuch für Architektor” se objeta que su costosa ejecución (Hormigón armado) impide el empleo generalizado en los edificios populares, al menos mientras el cemento Pórtland no sea más barato y el procedimiento se halle patentado. • 1901/04 TONY GARNIER; Proyecto de “Ciudad Industrial”. Proyecto de “Gran Prix de Roma” ciudad a construir en hormigón armado, hierro y vidrio. Hizo del hormigón armado la base de toda su obra. • 1903 RABOT; Se forma “La Chambre Sindícale de Constructeurs en Ciment Armé de France”. • 1903 AUGUSTE PERRET; Construye el primer edificio con estructura de hormigón armado en la Rue Franklin nº25 (Paris). Según palabras de A. Perret; “ es el primer empleo del cemento armado como medio de expresión arquitectónica...” que será germen de un desarrollo futuro. • 1903 Primer código de hormigón armado, publicado en Suiza bajo el título: “Provisorische Normen für Projektierung, Ausführung und Kontrolle von Bauten in Armierten Beton”. • 1904 Código Alemán aparecido en Prusia con el título “Bestiurmugen für die Ausführung von Konstructionen aus eisenbeton in Hochbau”. • 1904 ANATOLE DE BAUDOT; Alumno de LABROUSTE Y VIOLET-Le –DUC Primera Iglesia con estructura de Hormigón armado dejando vista con audacia, en el interior, la estructura portante. Plantea la estructura según el método gótico, para que sea aceptable por el gusto de la época. “Saint Jean De Montmatre” (Paris). • 1904 DE TEDESCO; Publica el primer volumen completo sobre el “Hormigón Armado”, un tratado de más de 600 páginas. • 1905 AUGUSTE PERRET; Funda con su hermano Gustave el estudio A & G. Perret Architectes y con Claude ( tercer hermano) la Constructora Perret Frèreswww.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

Entrepreneurs. Construye el Garaje de la rue Ponthieu en París. Según palabras de A. Perret; “ La primere tentative au monde de béton armé esthietique...” • 1905 MAILLART; Puente Tavanasa en el río Rin (Grigioni), aquí Maillart aplica el principio de placa como elemento fundamental. Con 51 metros de luz y con placas curvadas de hormigón armado, las cuales con las piezas planas de la plataforma y una serie de piezas verticales, rígidas, adoptadas como enlaces de articulación, constituían la totalidad de la estructura, prescindiendo de vigas macizas. • 1906 EL 20 de Octubre se Publica el primer Reglamento Oficial Francés, al que siguen los demás países. El Reglamento Francés dotado de gran flexibilidad, permite a los mejores proyectistas cierta libertad y admite estructuras bastante sutiles, que en otros países están prohibidas por sus leyes. “Circulaire du ministre des travaux Publics de Postes et des Télégraphes aux Ingenieurs en-chef des Ponts et Chaussées”, esta circular contenía unas “Instructions Relatives à lémploi du béton armé” • 1906 EMIL MÖRSCH; Publica su Tratado de hormigón en al editorial Berangers. • 1906 PAUL PLANAT: Tratado de construcción “L’art de bâtir”, encontramos un sistema de forjado “El Boussiron” con bovedillas a modo de encofrado sobre el que se hormigonarán de manera unitaria los nervios y el espesor requerido de hormigón en la zona entre nervaduras. Incluye la introducción ministerial relativa al empleo del hormigón armado. • 1906 JEAN RESAL; Publica “Emplacements, débouchés, fondations pont en mafonnerie: cours de ponts de L’Ecole des ponts et chaussées” • 1907 Se publica en Inglaterra un código con carácter no oficial denominándose “Report of the Joint Committee on reinforced Concrete”. • 1907 ROBERTO MAILLARD, P. FLEHART Y HAEFELI; Construcción del "Sanatorio de Reina Alejandra" en Pavos (Suiza). • 1907 La primera referencia que existe de estudios de Durabilidad, trata sobre el comportamiento durante 20 años de probetas enmoldadas. • 1908 R.E. SCHMIDT, GARDEN Y MARTÍN; Construyen el almacén en hormigón armado para MONTGOMERY WARD COMPANY. Con una longitud de 243,30 metros esta todo construido con hormigón armado desde los cimientos, las columnas, el techo y las paredes. Pertenecen al la 2ª generación de la Escuela de Chicago. • 1908 C.A.P. TURNER; Realiza los primeros pilares fungiformes en el edificio Bovex de Minneapolis (USA), y ese mismo año publica: “El sistema de Construcción Fungiforme”. • 1908 AUGUSTE PERRET; Casas en serie “Casa – Botella”. • 1908 C. KERSTEN; “Constructión en betón Armé”, bajo el nombre de Losas Celulares, se recogen dos sistemas: “El sistema Züblin” y “el sistema S.Zöilner”. • 1909 N. TEDESCO & V. FORESTIER; Publican “Manuel théorique & practique du constructeur en cimet arme”, primeros forjados nervados. • 1910 Código americano bajo el título: “Standard Building Regulations for the use of Reinforced Concrete”. • 1910 HILDEBMAND & GÜNTHELL, DRENCKHAHN & SUDHOP. MOLINOS ROLAND; en Bremen, plataforma de cimentación con armazón de hierro.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1910 FREYSSINET; Logra el desencofrado de arcos por apertura en clave y realiza los primeros hormigones pretensados. • 1910 FRANÇOIS HENNEBIQUE; Difunde por todo el mundo el Hormigón Armado, logrando que alcanzara una etapa de gran esplendor. Realizaran mas de 7.000 obras ( Forjados Grand y del Petit Palais en la Exp. Univ. De Paris en 1900). Primera patente para unir monolíticamente: Losa, Vigas y Columnas. • 1910 MAILLART; Discípulo de Hennebique. Construye los primeros pilares fungiformes de Europa en el Almacén de Zurich. • 1910 ARRIZABALAGA, ZUBIÑAS Y Cª; Bajo la dirección de Ramón Sarriá, publican en Bilbao “El hormigón y sus aplicaciones” donde se adjunta un sistema resumido de cálculo para los distintos elementos estructurales. • 1911/13 MAX BERG; Pabellón del siglo en Bratislava, con una cúpula de 65 metros. • 1912 SABA; SOCIÉTÉ D’APLICATION DU BÉTON ARMÉ, para promover la construcción del Hormigón (DUBOIS y J. SCHNEIDER). • 1912 HEINRICH ZIEGER, WAYSS & FREYTAG; Nave de una fábrica de esmaltados y metales en Ligetfalu. • 1912 ROBERT MAILLART; Construye un techo sin vigas maestras en forma de hongo para un almacén de cereales en suiza, los apoyos se unían orgánicamente en una curva en forma de embudo. • 1913 Se suministra por primera vez Hormigón preparado en Central en una obra en Baltimore (USA). • 1913 KARL ROSENBERG; Diversos sistemas de construcciones de cemento armado: nociones preliminares, sistemas varios, cálculo de piezas y ejemplos de construcciones. • 1914 A. V. MAGNY; “La constructión en béton armé: Théorie et parctique”. • 1914 BERNARD E. JONES; “Cassel’s reinforced concrete: a complete treatise on the practise and theory of modern construction in concrete-steel”. • 1914 FRÉDÉRICK W. TAYLOR et SANDFORD E. THOMPSON; “Practique de la constructión en béton et mortier de cimet armé ou non armés avec établissement ratioonel des prix de revient”. Sistema de forjado “le cerano-ciment” patente de Perret. • 1914 LE CORBUSIER; Casa Domino. Ideó un sistema en que la estructura es completamente independiente de la distribución. La estructura soporta únicamente los forjados y la escalera. Esta fabricada con elementos estándar combinables entre sí, lo que le permite una gran variedad en la forma de agrupar las casa. El hormigón armado esta realizado sin encofrados. • 1914/15 El DEPÓSITO DE AGUAS DE SALAMANCA; constituye una de las obras pioneras en el empleo del hormigón armado en España. Es, además, una obra singular con respecto a otras que le precedieron, por sus grandes dimensiones, por ser el único material utilizado en el edificio (y no sólo en su armadura interna), y por constituir una estructura exterior en la que no se limitan las cualidades expresivas del hormigón con ningún tipo de revestimiento, sino que transmite la veracidad y funcionalidad del conjunto. Ribera siguió empleando el hormigón en el viaducto de Gaznata (Ávila), de 1915, y en el puente de San Telmo de Sevilla, de 1920.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1915 RANKIN Y WRIGHT; Publican su "Diagrama Ternario de Equilibrio de Fases Si O2-Al2 O3-Ca O”. Demuestran la existencia de Silicato Tricálcico en el cemento hidratado y llegan a identificarlo con la ayuda de los rayos X. • 1916 CANDLOT; Explica la función que desempeña el yeso en el fraguado del cemento, demostrando su papel de retardador. • 1916 Se patenta el primer camión hormigonera. • 1916 SANTIAGO MADRIGAL (Arquitecto) y LOZANO (Ingeniero) emplearon el hormigón en la reforma de un local comercial, pero la prueba no debió resultar muy exitosa pues hasta 1928 no se volvió a emplear, en un silo ya desaparecido. • 1917 DEMETRIO RIBES (Arquitecto) y JOAQUÍN COLOMA (Ingeniero); crearon una sociedad en Valencia dedicada a las construcciones de hormigón armado. • 1918 Se introduce la enseñanza de hormigón armado en La Escuela de Ingenieros de Caminos, Canales y Puertos de Madrid. • 1921/23 FREYSSINET; Emplea el vibrado en la construcción del Hangar en Orly (Paris). Lámina de 60 metros de luz, 9 metros de flecha y 300 metros de longitud. Freyssinet introdujo importantes novedades: Bóvedas con nervaduras superiores, encofrados deslizantes y sobre todo un paso decisivo en la introducción del hormigón pretensado, en el que mediante un tensado previo de los elementos a tracción, éstos podían aguantar más tensiones, evitando así mismo una deformación del hormigón. Los hangares de Orly se construyeron como cuerpos parabólicos doblados, con lo que eliminó la oposición entre pared y techo. • 1921/23 ERICH MELDENSOHN; Fábrica de sombreros Friedrich Steinberg, Hermann & Co. en Luckenwalde. • 1921 M. FOERSTEP, O. GRAF, M. THULLIE, A. KLEINLOGEL, E. RICHTER, A. BERRER & J. MELAN; Publican “Entwicklongs geschichte, Versuche und Theorie des Eisen betons, I, die Grundzüge der Geschichtlichen Entwicklung des Eisenbetonbaues” en Berlín. • 1922 WALTER BAUERSFELD; Planetario en el Deutsches Museum de Munich. Tuvo la idea de construir la cúpula con un entramado de tiras de hierro formando triángulos, que unidos a otros formarían una esfera. Valiéndose de otro descubrimiento “El sistema Torkret”. El entramado se convirtió en una concha de hormigón que, con sus 400 metros cuadrados de superficie, tenía el peso increíblemente bajo de solo 3,5 toneladas. • 1923 FRANK LLOYD WRIGHT; Casa "G. M. MILLARD” (La miniatura), primera casa construida con bloques de hormigón armado reforzado por varillas de acero colocadas en las juntas acompañadas de hormigón líquido para formar suelos y paredes. Según palabras de Wright; “El material más barato y considerado el más feo...” • 1923/24 WALTHER BAUERSFELD; Primera cubierta laminar o Cáscara de hormigón: “Cúpula de Jena” de 40 metros de luz y 6 cm. De espesor. Con una relación Luz/espesor de más de 600 y por consiguiente, superior a la de la cáscara de un huevo. • 1925 Sistema “Zeiss – Dywidaf” • 1927 HARRINGTON; Aplica los rayos X a la identificación de los constituyentes anhídridos del cemento.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1928 FREYSSINET; registró su primera patente y estableció su teoría de hormigón pretensado. El título de su publicación fue "Una revolución en el arte de construir”. • 1929 FREYSSINET; Depósito de Locomotoras en Paris. Utiliza una placa con armazón a base de entramado metálico (al igual que Maillart), en la forma de cáscara de huevo curvada en una sola dirección. • 1929 FRANK LLOYD WRIGHT; Primer rascacielos en hormigón armado “St. Mark’s Tower” (Nueva York). • 1929 PIER LUIGI NERVI; Estadio Municipal de Florencia, dejando su estructura de hormigón armado totalmente vista. • 1930 FINSTERWALDER; Las cúpulas de hormigón armado se calculan mediante la hipótesis simplificada y los métodos de Finsterwalder, aceptados ya como práctica habitual para este propósito. • ALEXANDRE SARRASIN; Puente arqueado en Meryen. Su lema era “Penser béton armé”. • 1930 Con hormigón armado se llegaron a hacer puentes viga de gran luz; el mayor es el de Ivry sobre el Sena, una pasarela triangulada de 134,5 m de luz. • 1933 FREYSSINET; Proyecta y construye los primeros postes prefabricados para transmisión de energía eléctrica. • 1933 EDUARDO TORROJA; Emplea por primera vez el “Desencofrado de Cúpulas mediante Zunchado Perimetral”. • 1933 MAILLART; Puente sobre el Schwandbach (Cantón de Berna). Se resuelve la construcción de puentes mediante un sistema de placas planas y curvas, la rigidez de la placa, hasta ahora elemento imponderable en la construcción, viene a ser una superficie activa de apoyo. Los esfuerzos de torsión, que se debieron tener en cuenta en un puente de hormigón armado construido según un trazado curvo, pudieron ser salvados sólo con este sistema de construcción. • 1934 LEA Y PARKER; Amplían el diagrama de Rankin (1915) a Cuaternario al introducir el Hierro Fe2 O3. • 1934 STELL, DAVEY, BOGUE Y CHASSEVENT; Estudian Espectográficamete los constituyentes del cemento y al iniciar por la misma técnica el estudio de los productos procedentes de la hidratación. • 1935 EDUARDO TORROJA; Hipódromo de la Zarzuela (Madrid). Rara vez ha podido verse mayor sinceridad estructural y eficacia funcional que en esta solución de tribuna. La cubierta (hiperboloides de una hoja de eje horizontal y secantes entre sí) alcanza 13 metros de vuelo y 5cm de espesor en los extremos, se apoya en pilares separados a 5 metros y retrotraídos para no restar visibilidad, es contrapesada por el voladizo del hall posterior donde se ancla y viene a ser pura matemática materializada en leve hormigón flotante. Construido en colaboración con los arquitectos C. Arniches y M. Domínguez. • 1939 Primera Instrucción en España, bajo el título: “Instrucción para el proyecto de las obras de hormigón armado”. • 1939 MAILLART; Pabellón del cemento (Exp. Nacional Suiza) Experimentación sobre la energía de la Flexión mediante bóvedas de cañón parabólico.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1939 PIER LUIGI NERVI; Construye un hangar destruido durante la guerra de 100x40 metros que tenía algunas partes hormigonadas in situ, pero la mayoría de las piezas serán prefabricadas por métodos muy sencillos y después unidas con hormigón en obra. La Prefabricación, el difundió las ventajas de este sistema constructivo reduciendo y eliminando falsa obra, tiempo de ejecución y logrando producciones en serie de partes iguales de obra dentro de una gran riqueza de formas y acabados superficiales. • 1939 Uno de los mayores fue el puente de Villeneuve-St. Georges también sobre el Sena cerca de París, una viga continua de alma llena con luz máxima de 78 m. • 1941 Sistemas especiales de forjados para la edificación: “Ministerio de la Gobernación, Dirección General de Arquitectura”. Forjados “ BALL”. • 1942 EDUARDO TORROJA; Utiliza armaduras autoportantes y el hormigonado por anillos en el Viaducto de Esla. • 1949 Le Corbusier; Ciudad de Chandigard. • 1946 CARLOS FERNÁNDEZ CASADO; Publica “Calculo de Estructuras Reticulares” • 1947/48 OVE AROP & ASOCIACIÓN COOPERATIVA DE ARQUITECTOS; Cubrieron un edificio Industrial con nueve placas de hormigón armado, de espesor como el de una cáscara de huevo (inferior a una pulgada) curvada en dos direcciones. • 1951 FELIX CANDELA: Publica “ Hacia una nueva filosofía de las estructuras”. • 1952 F.I.P.; se crea la F.I.P. (Federación Internacional del Pretensado), en Cambrige, para difundir la técnica del pretensado. • 1953/55 ANDRÉ STUDER; Polígono de viviendas en Casablanca. • 1953/59 EERO SAARINEN (Arq) & FRED SEVERUD (Ing); Pabellón de Hockey sobre hielo de la Universidad de Yale en New Haven, Connecticut. • 1956 KENZO TANGE; Edificio de administración de la prefectura Kagana en Takamatsu. • 1956/57 PIER LUIGI NERVI & ANNAIBALE VITELLOZI; Pequeño Palacio de los Deportes en Roma. El peso de la cúpula, con sus 60 metros de diámetro, lo soportan 36 puntales inclinados en forma de Y, que descansan en un anillo perimetral de hormigón armado en el suelo. • 1956/62 EERO SAARINEN; terminal de TWA en el Aeropuerto Internacional de Idlewild, Nueva York. • 1957 LOUIS I. KAHN; “Laboratorio de Investigaciones médicas A.N. Richards”. Esta construcción marca un hito en la arquitectura contemporánea tanto por su integración de las formas, de los materiales y de la técnica constructiva. El sistema constructivo integra la técnica con la arquitectura y se compone de cuatro elementos básicos ensamblables y prefabricados en hormigón. Cada torre de laboratorios es una unidad constructiva independiente. Además el edificio revela la técnica empleada en la construcción. • 1957 HUGH A. STUBBINS, WERNER DÜTTMANN, FRANZ MOCKEN (Arq) & FRED SEVERUD (Ing); Palacio de los Congresos Benjamin-Franklim en berlín. Un tejado colgante sostenido por dos arcos en la parte exterior, que se apoyan espectacularmente en sólo dos puntos.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

• 1958 EDUARDO TORROJA; La F.W.Dodge Corporation de New York publica “Las Estructuras de Eduardo Torroja”. Fue además el creador y director del “Instituto Técnico de la Construcción y el Cemento en Costillares”, considerado uno de los tres principales laboratorios de ensayos a escala mundial. Su fama se debe exclusivamente a la grandeza de su trabajo, que ha despertado enorme interés entre los especialistas de la construcción en todo el mundo. Uno de ellos, F. Lloyd Wright. Dijo de Torroja, “Ha expresado los principios de la construcción orgánica mejor que cualquier ingeniero que yo conozca...”. • 1957 LOUIS I. KAHN; “Jonas Salk Institute of Biological Studies” en la Joya, California. • 1953/59 EERO SAARINEN (Arq), ARMAN & WHITNEY (Ing); Dulles International Airport Washington D.C. en Chantilly, Virginia. 32 pilares inclinados soportan el tejado colgante de la terminal. • 1960 OSCAR NIEMEYER: Edificios en la cuidad de Brasilia. • 1959 MIGUEL FISAC; Proyecta su primera marquesina de lámina plegada de hormigón armado para el edificio de dirección de los Laboratorios ALTER. • 1960 Hormigón reforzado con Fibras. • 1963/64 ENRICO CASTIGLIONI & CARLO FONTANA; Escuela de formación profesional en Busto Arsizio. • 1966 MOSHE SAFDIE; Hábitat 67, bloque de viviendas en la Exp. Universal de Montreal. • 1969 MIGUEL FISAC; Ensaya por primera vez en el “Centro de rehabilitación M.U.P.A.G.”, el Encofrado Flexible (ideado en 1950), con el fin de dotar al hormigón armado de una textura y acabado que refleja sus características de material blando y flexible. • 1972 Impregnación del Hormigón con Monómetros, que posteriormente polimerizan dentro de su masa y consiguen incrementos muy notables en la resistencia mecánica ( más de 200 N/mm2). Prácticamente inatacables por la acción de los agresivos químicos o indestructibles por la de los ciclos Hielo y deshielo. También se mejora su baja relación Resistencia/Peso. • 1972 Primer estudio sobre Vida Útil, que se llevó a cabo en un hormigón destinado a deposito de petróleo en el mar.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

BIBLIOGRAFÍA:ESPACIO, TIEMPO Y ARQUITECTURA, de S. GIDEOM. Ed: Dossat 1980HISTORIA DE LA ARQUITECTURA MODERNA por LEONARDO BENÉVOLO. Ed. GG 1974MASSILIA 2002. ANUARIO DE ESTUDIOS LECORBUSERIANOS. “Proyecto DOM-INO”: elsistema estructural por Elena Cortes”. Fundación Caja de Arquitectos 2002HORMIGÓN, de MANUEL FERNADEZ CANOVAS. Colegio de Ingenieros de Caminos,Canales y Puertos 2002ARQUITECTURA DEL SIGLO XX por Peter Gössel & Gabriele Leutháuser. Ed. TASCHEN.VARIOS.Foto Portada:Daniel Giannone "Hormigón y Metal" (Serie Idioma de Buenos Aires) Técnica Mixta, 150 x 120 cm.www.todoarquitectura.com el sitio para estudiantes y profesionales de arquitectura

Historia del Hormigón

by Eduardo Almalé
