Arquitectura cliente servidor

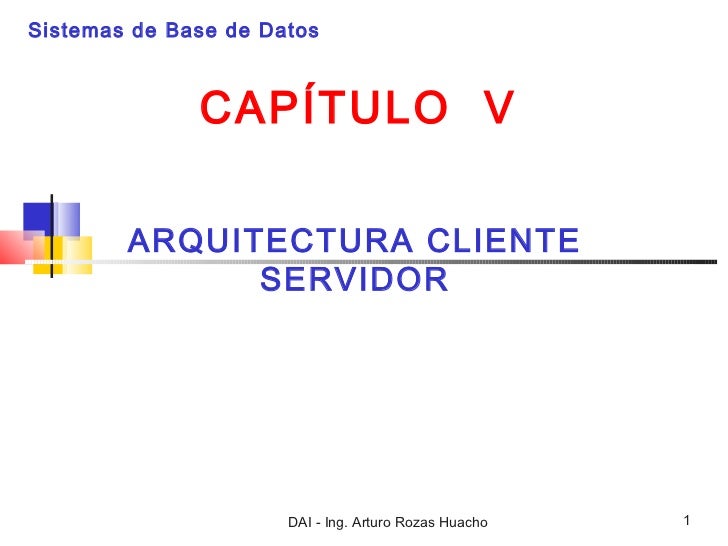

Sistemas de Base de Datos CAPÍTULO V ARQUITECTURA CLIENTE SERVIDOR DAI - Ing. Arturo Rozas Huacho 1

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor TCP/IP TCP/IP BASE DE DATOS DAI - Ing. Arturo Rozas Huacho 2

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor… Servidores • Servidores de archivos Compartir documentos, imágenes, planos de ingeniería y otros objetos de grandes dimensiones. • Servidores de bases de datos Intercambio de mensajes Solicitud/Respuesta mediante instrucciones SQL. • Servidores de transacciones El cliente invoca procedimientos remotos que residen en el servidor. Los enunciados de SQL aciertan o fallan todos como una sola unidad. (OLAP: Online Transaction Processing) DAI - Ing. Arturo Rozas Huacho 3

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor… Servidores •Servidores de groupware DAI - Ing. Arturo Rozas Huacho 4

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor Elementos de Construcción de Cliente/Servidor e w ar l e i dd M Cliente Servidor DAI - Ing. Arturo Rozas Huacho 5

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor… Servidor • Espera las solicitudes de los clientes • Ejecuta muchas solicitudes al mismo tiempo • Atiende primero a los clientes VIP (very important person) • Emprende y opera actividades de tareas en segundo plano • Se mantiene ejecutándose permanentemente DAI - Ing. Arturo Rozas Huacho 6

Sistemas de Base de Datos5.1.- Arquitectura Cliente/Servidor… ¿Qué es middleware? Es un término vago que abarca a todo el software distribuido necesario para el soporte de interacciones entre clientes y servidores. Es el enlace que permite que un cliente obtenga un servicio de un servidor. DAI - Ing. Arturo Rozas Huacho 7

Sistemas de Base de Datos 5.2.- Servicios de Base de Datos Los servicios de BD se almacenan en la base de datos y pueden ser funciones y procedimientos.Aplicación Solicitud Servicios (SQL)Aplicación BASE DE DATOS Datos Servicio 1 Aplicación Servicio 2 Servidor … Servicio n Clientes DAI - Ing. Arturo Rozas Huacho 8

Sistemas de Base de Datos5.2.- Servicios de BD  Los servicios de BD pueden ser de tipo función o de tipo procedimiento (stored procedure)  Son un grupo de sentencias SQL que es compilado una vez, y luego puede ser ejecutado muchas veces.  Las funciones y los procedimientos almacenados se almacenan en la base de datos y constituyen los servicios que ofrece la base de datos (Cliente/Servidor).  Las funciones y los procedimientos almacenados cuando se ejecutan no tienen que ser recompilados cada vez, este hecho hace que sean muy eficientes. DAI - Ing. Arturo Rozas Huacho 9

Sistemas de Base de Datos5.3.- Funciones Definidas por el UsuarioSe tienen tres tipos:  Escalares: Retornan un tipo de los datos como int, money, varchar, real, etc. Pueden ser utilizadas dentro de sentencias SQL .  De tabla en Linea: Retornan la salida de una simple declaración SELECT. La salida se puede utilizar dentro de composiciones o consultas como si fuera una tabla de estándar.  De multisentencia: Dan como resultado una tabla, puede estar constituido por varias sentencias SQL, y puede llamar a otras funciones. La salida también se puede utilizar en operaciones de tabla. DAI - Ing. Arturo Rozas Huacho 10

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones escalares:/* ******************************************** Function que convierte una nota de tipo texto a número ********************************************* */CREATE FUNCTION fnNota (@NotaTexto varchar(3))RETURNS intASBEGIN declare @Nota int; set @Nota = case when @NotaTexto = NSP then 0 else Cast(@NotaTexto as int) end; return(@Nota);END DAI - Ing. Arturo Rozas Huacho 11

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones escalares:/* ********************************************* Function que convierte una nota a número ********************************************** */CREATE FUNCTION fnRecuperarNota (@Semestre varchar(7), @Cod_Asignatura varchar(5), @Cod_Alumno varchar(6))RETURNS intASBEGIN declare @Nota int; select @Nota = dbo.fnNota(Nota) from MATRICULA where (Semestre = @Semestre) and (Cod_Asignatura = @Cod_Asignatura) and (Cod_Alumno = @Cod_Alumno) return(@Nota)END DAI - Ing. Arturo Rozas Huacho 12

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones de tabla en Línea:/* ******************************************************* Function que devuelve las asignaturas aprobadas ******************************************************* */ALTER FUNCTION fnAsignaturasAprobadas(@Cod_CP varchar(2))RETURNS TABLEAS RETURN (SELECT M.Semestre, M.Cod_CP, M.Cod_Alumno, M.Cod_Asignatura, A.Nombre_Asignatura, A.Creditos, A.Categoria, Nota = dbo.fnNota(M.Nota) FROM MATRICULA M inner join ASIGNATURA A ON (M.Cod_Asignatura = A.Cod_Asignatura) and (M.Cod_CP = A.Cod_CP) WHERE ((M.Cod_CP = @Cod_CP) or (@Cod_Cp = *)) and (dbo.fnNota(M.Nota) > 10)) DAI - Ing. Arturo Rozas Huacho 13

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones de multisentencia:/ DAI - Ing. Arturo Rozas Huacho 14

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones de multisentencia: -- Recuperar información a la tabla temporal insert into @taCreditosAcumulados select Semestre, Cod_Alumno, sum(Creditos), sum(Creditos) from dbo.fnAsignaturasAprobadas(@Cod_CP) group by Semestre, Cod_Alumno order by Cod_Alumno, Semestre -- Acumular los creditos por semestre -- Declarar e inicializar variables declare @Cod_Alumno varchar(6), @Creditos_Acum int; set @Cod_Alumno = ; set @Creditos_Acum = 0; DAI - Ing. Arturo Rozas Huacho 15

5.3.- Funciones DefinidasSistemas de Base de Datos por elUsuario…Funciones de multisentencia: -- Acumular creditos update @taCreditosAcumulados set @Creditos_Acum = Creditos_Acum = case when @Cod_Alumno <> Cod_Alumno then Creditos else @Creditos_Acum + Creditos end, @Cod_Alumno = Cod_Alumno; -- Devolver resultado INSERT INTO @taCreditosAcumuladosSemestre SELECT C.Semestre, A.Cod_Alumno, A.Paterno, A.Materno, A.Nombres, A.Cod_CP, C.Creditos, C.Creditos_Acum from @taCreditosAcumulados C inner join ALUMNO A ON C.Cod_Alumno = A.Cod_Alumno RETURNEND DAI - Ing. Arturo Rozas Huacho 16

Sistemas de Base de Datos5.4- Procedimientos Almacenados…  Se escriben utilizando el lenguaje de programación de la base de Datos. Permiten declaración de variables, sentencias de asignación, estructuras selectivas y repetitivas.  Aceptan parámetros de entrada y salida  Pueden retornar conjunto de datos así como también un solo valor.  Permiten la programación modular y puede hacer referencia a otros procedimientos almacenados, con lo que se puede simplificar una serie de instrucciones complejas.  Pueden ser ejecutados desde otros procedimientos almacenados, vistas, disparadores y consultas en general. DAI - Ing. Arturo Rozas Huacho 17

Sistemas de Base de Datos5.4- Procedimientos Almacenados… Sintaxis : CREATE PROCEDURE nombre procedimiento @parametros tipo de dato [= valor], @parametros_salida tipo de dato OUTPUT AS [DECLARE @Variables tipos] BEGIN sentencias sql END DAI - Ing. Arturo Rozas Huacho 18

Sistemas de Base de Datos5.4- Procedimientos Almacenados… Escribir procedimientos almacenados Escribir un procedimiento para determinar la relación de alumnos de una determinada carrera CREATE PROCEDURE sp_AlumnosPorCarrera @Cod_Carrera varchar(2) AS BEGIN -- Seleccionar alumnos de la carrera indicada SELECT * FROM ALUMNO WHERE Cod_Carrera = @Cod_Carrera END Constituye el código fuente, se debe almacenar como un archivo de extensión SQL. Este código se debe compilar y almacenar en la base de datos, para que pueda ser invocado como un servicio. DAI - Ing. Arturo Rozas Huacho 19

Sistemas de Base de Datos5.4- Procedimientos Almacenados… Ejecución de un procedimiento. Sintaxis :[DECLARE @variables tipo de variable]EXEC/EXECUTE nombre_procedimiento [@parametros], [@variables] Ejemplo de ejecución: exec sp_AlumnosPorCarrera ‘IN’ DAI - Ing. Arturo Rozas Huacho 20

Sistemas de Base de Datos5.4- Procedimientos Almacenados… Ejercicios: Dadas las siguientes tablasComunidad( CodComunidad, Nombre )Prestatario( CodPrestatario, Nombres, Sexo, EstadoCivil,DocIdentidad, CodComunidad)Oficial_Credito( CodOficial, Nombres, Email )Prestamo( DocPrestamo, FechaPrestamo, Importe,FechaVencimiento, CodPrestatario, CodOficial )Amortizacion( DocCancelacion, FechaCancelacion, Importe, DocPrestamo) DAI - Ing. Arturo Rozas Huacho 21

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 1)Determinar la relacion de Comunidades, con los saldos delos prestamos pertenecientes a la comunidad.R(CodComunidad, Nombre, Saldo) create procedure spu_Saldo_Comunidad @CodComunidad varchar(12) as begin -- Determinar los montos cancelados por cada documento select DocPrestamo, sum(Importe) MontoCancelado into #Montos_Cancelados from Amortizacion group by DocPrestamo -- Determinar los saldos de cada Prestamo select P.DocPrestamo, P.CodPrestatario, (P.Importe - IsNull(M.MontoCancelado,0)) Saldo into #Saldos_Prestamos from Prestamo P left outer join #Montos_Cancelados M on P.DocPrestamo = M.DocPrestamo DAI - Ing. Arturo Rozas Huacho 22

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 1 …) -- Determinar los saldos de cada prestatario de la comunidad -- especificada select S.CodPrestatario, sum(S.Saldo) Saldo, P.CodComunidad into #Saldos_Prestatario from #Saldos_Prestamos S, Prestatario P where (S.CodPrestatario = P.CodPrestatario) and (P.CodComunidad = @CodComunidad) group by S.CodPrestatario, P.CodComunidad -- Determinar los saldos de cada comunidad select S.CodComunidad, C.Nombre, sum(S.Saldo) Saldo from #Saldos_Prestatario S, Comunidad C where S.CodComunidad = C.CodComunidad group by S.CodComunidad, C.Nombre end; DAI - Ing. Arturo Rozas Huacho 23

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2)Escribir un procedimiento almacenado que obtenga losmovimientos para un determinado prestatario, considerando lossaldos por préstamo y los saldos por prestatario. Elprocedimiento debe mostrar la relación de todos los préstamosdel prestatario y para cada préstamo sus respectivascancelaciones, tal como se ilustra en el ejemplo siguiente:R(FechaMov,DocPrestamo,DocCancelacion,Debe,Haber,SaldoPrestamo,SaldoTotal) 02/02/06 PA-101 1000 1000 1000 31/03/06 RC-421 200 800 800 30/04/06 RC-467 300 500 500 15/04/06 PA-246 1600 1600 2100 30/04/06 RC-478 700 900 1400 31/05/06 RC-523 900 0 500 ... DAI - Ing. Arturo Rozas Huacho 24

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2 …) create procedure sp_Prestatario_Rural_Movimientos @CodPrestatario varchar(15) as begin -- Crear tabla vacia de movimientos create table #Movimientos ( Fecha_Mov DateTime, DocPrestamo varchar(15), DocCancelacion varchar(15), Debe numeric(15,2), Haber numeric(15,2), SaldoPrestamo numeric(15,2), SaldoTotal numeric(15,2) ) DAI - Ing. Arturo Rozas Huacho 25

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2 …) -- Recuperar Prestamos y cancelaciones de movimientos -- Declarar variables utilizadas por el cursor declare @DocPrestamo varchar(15), @FechaPrestamo DateTime, @ImportePrestamo numeric(15,2), @SaldoPrestamo numeric(15,2), @SaldoTotal numeric(15,2); -- Inicializar saldo set @SaldoPrestamo = 0; set @SaldoTotal = 0; -- Declarar el cursor declare cursor_Prestamo cursor for select DocPrestamo, FechaPrestamo, ImportePrestamo from Prestamo where CodPrestatario = @CodPrestatario; -- Abrir el cursor open cursor_Prestamo; DAI - Ing. Arturo Rozas Huacho 26

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2 …) -- Activar la primera fila del cursor fetch next from cursor_Prestamo into @DocPrestamo, @FechaPrestamo, @ImportePrestamo -- Procesar cada fila repetitivamente while @@FETCH_STATUS = 0 begin -- Inicializar saldo prestamo set @SaldoPrestamo = @ImportePrestamo; -- Actualizar saldo total set @SaldoTotal = @SaldoTotal + @ImportePrestamo; -- Insertar prestamo en tabla de movimientos insert into #Movimientos values(@FechaPrestamo,@DocPrestamo,, @ImportePrestamo,0,@SaldoPrestamo, @SaldoTotal) -- Procesar cancelaciones del prestamo declare @DocCancelacion varchar(15), @FechaCancelacion DateTime, @ImporteCancelacion numeric(15,2); DAI - Ing. Arturo Rozas Huacho 27

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2 …) -- Declarar el cursor anidado declare cursor_Cancelacion cursor for select DocCancelacion, FechaCancelacion, ImporteCancelacion from Cancelacion where DocPrestamo = @DocPrestamo; -- Abrir el cursor open cursor_Cancelacion; -- Activar la primera fila del cursor fetch next from cursor_Cancelacion into @DocCancelacion, @FechaCancelacion, @ImporteCancelacion -- Procesar cada fila repetitivamente while @@FETCH_STATUS = 0 begin -- Actualizar saldos set @SaldoPrestamo = @SaldoPrestamo - @ImporteCancelacion; set @SaldoTotal = @SaldoTotal - @ImporteCancelacion; DAI - Ing. Arturo Rozas Huacho 28

Sistemas de Base de Datos5.4- Procedimientos Almacenados…Ejercicios (Problema 2 …) -- Insertar prestamo en tabla de movimientos insert into #Movimientos values(@FechaCancelacion,,@DocCancelacion, 0, @ImportePrestamo, @SaldoPrestamo, @SaldoTotal) -- Siguiente registro fetch next from cursor_Cancelacion into @DocCancelacion, @FechaCancelacion, @ImporteCancelacion end; -- while -- Cerrar Cursor close cursor_Cancelacion; deallocate cursor_Cancelacion; -- Siguiente registro de prestamo fetch next from cursor_Prestamo into @DocPrestamo, @FechaPrestamo, @ImportePrestamo end; -- while -- Cerrar Cursor close cursor_Prestamo; deallocate cursor_Prestamo; -- Mostrar Movimientos select * from #Movimientosend; DAI - Ing. Arturo Rozas Huacho 29
