Diagrama de flujo

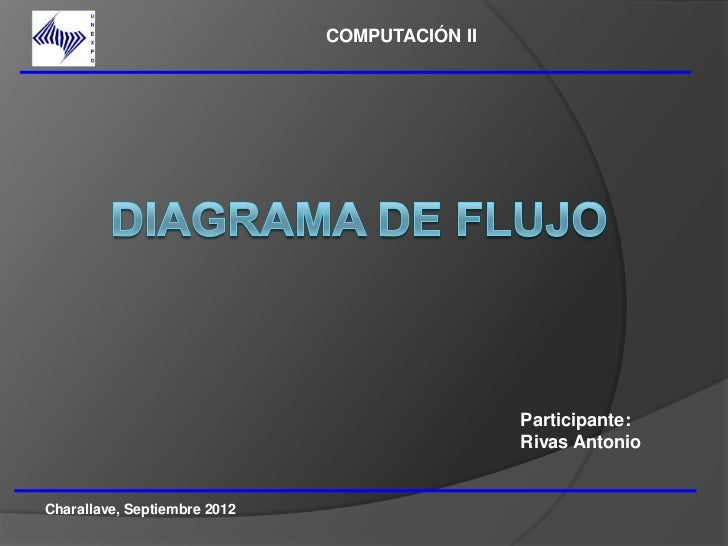

COMPUTACIÓN II Participante: Rivas AntonioCharallave, Septiembre 2012

Diagramas de Flujo Diagramas de Flujo: son representaciones gráficas de secuencias de pasos a realizar. Cada operación se representa mediante un símbolo normalizado el Instituto Norteamericano de Normalización (ANSI- American National Standars Institute). Las líneas de flujo indican el orden de ejecución. Los diagramas de flujo suelen ser usados solo para representar algoritmos pequeños, ya que abarcan mucho espacio.Charallave, Septiembre 2012

Representación Simbólica Símbolos Función Representa el Fin y Comienzo del diagrama Entrada /salida: Cualquier tipo de introducción de datos en la memoria desde los periféricos de entrada o registro de la información procesada en un periférico de salida (no interesa el soporte). Operación o proceso: acciones a realizar (sumar dos números, calcular raíz cuadrada, asignaciones, etc.). Subrutina: llamada a un subprograma que es un módulo independiente del programa principal que realiza una determinada tarea y regresa a la siguiente instrucción de donde fue llamada. Decisión: operaciones lógicas o de comparación entre datos y en función del resultado determina cual de los dos distintos caminos alternativos del Si No ? programa se debe seguir. Normalmente tiene dos respuestas SI o NO.Charallave, Septiembre 2012

Representación Simbólica Símbolos Función Conector: enlaza dos partes cualesquiera del diagrama mediante un conector de salida y otro de entrada. Siempre dentro de la misma página.. Línea de Flujo: indica el sentido de la ejecución de las operaciones. Impresora - salida de datos en forma impresa.Charallave, Septiembre 2012

Secuencia para construir el Diagrama de Flujo  Establecer el comienzo y final del diagrama. Identificar y listar las principales actividades y su orden cronológica. Identificar y listar los puntos de decisión. Construir el diagrama respetando las secuencias cronológicas y asignando los símbolos correspondientes. Establecer un titulo al DiagramaCharallave, Septiembre 2012
