Adf Rich Faces Toplink Jpa Oracle Xe Jee 5

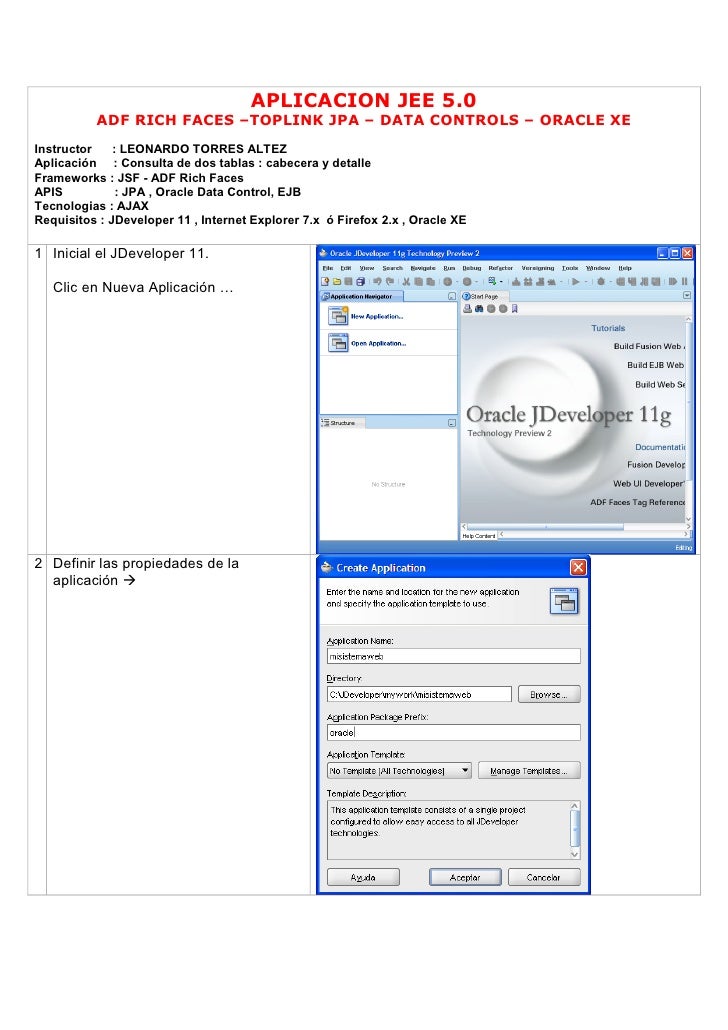

  1. 1. APLICACION JEE 5.0 ADF RICH FACES –TOPLINK JPA – DATA CONTROLS – ORACLE XE Instructor : LEONARDO TORRES ALTEZ Aplicación : Consulta de dos tablas : cabecera y detalle Frameworks : JSF - ADF Rich Faces APIS : JPA , Oracle Data Control, EJB Tecnologias : AJAX Requisitos : JDeveloper 11 , Internet Explorer 7.x ó Firefox 2.x , Oracle XE 1 Inicial el JDeveloper 11. Clic en Nueva Aplicación … 2 Definir las propiedades de la aplicación !
  2. 2. CREACION DE LA CAPA DE PERSISTENCIA ( BEANS MODELO JPA ) 3 Una vez definida la aplicación nos pedirá definir el proyecto ( sub aplicación ) Un proyecto esta asociado a una aplicación en Jdeveloper 4 En la vista de bases de datos clic derecho en IDE Connection, escoger New Connection 5 Nos conectaremos a la base de datos Oracle Express que esta instalada en su PC , definir las propiedades ! Hostname : 10.21.12.96 Username : hr Password : 123 SID : XE Para probar clic en Test Connection
  3. 3. 6 Si la conexión fue exitosa nos conectaremos al esquema HR 7 Clic derecho sobre el proyecto “model” 8 De la categoría TopLink JPA , escoger Entities from Tables
  4. 4. 9 Siguiente … 1 Dejar vacío persistente Unit. 0 Siguiente .. 1 Siguiente … 1
  5. 5. 1 Clic en la lupa 2 1 Escoger la conexión antes definida. 3 Clic en Copy Connection 1 Siguiente … 4
  6. 6. 1 Clic en Query y escoger las tablas 5 Employees y Departaments Estas serán las tablas que usaremos en la consulta Web Se crearan los bean JPA a partir de las tablas 1 Siguiente .. 6
  7. 7. 1 Siguiente … 7 1 Terminar … 8 1 Visualice el código generado 9 Crea una clase para cada tabla!
  8. 8. 2 Añadir el siguiente query a la clase 0 Employees : @Entity @NamedQueries({ @NamedQuery(name = quot;Employees.findAllquot;, query = quot;select o from Employees oquot;) , @NamedQuery(name = quot;Employees.findByNamequot;, query = quot;select o from Employees o where o.firstName like :p_namequot;) }) Alt + Enter para auto añadir los imports Las anotaciones son una forma alternativa de crear “queries” JPQL 2 Clic derecho sobre persistente.xml y 1 escoger New Service Facade … Esto creara un clase con los métodos CRUD ( create , read , update, delete) 2 Clic en New Unit 2 Esto creara un nuevo Persistence Unit JPA
  9. 9. 2 Siguiente … 3 2 Siguiente … 4
  10. 10. 2 Siguiente .. 5 2 Finish .. 6
  11. 11. 2 Agregar estas líneas debajo de TODO 7 , para buscar el primer empleado el cual tenga el nombre empezando con la letra “P” Luego imprimiremos su apellido: Employees a = javaServiceFacade.queryEmployeesFindByName(quot; P%quot;).get(0); System.out.println(a.getLastName()); Este metodo main es solo de prueba , con esto ejecutamos una consulta para ver que JPA funciona bien 2 Clic derecho sobre el código , y 8 escoger RUN CREACION DE LA CAPA WEB ( JSF – LIBRERÍA ORACLE ADF RICH FACES )
  12. 12. 2 Crear otro proyecto ( Sub Aplicación ) 9 3 Escoger propiedades ! 0
  13. 13. 3 Modificar propiedades 1 Clic derecho / propiedades 3 Marcar modelo.jpr 2 Con esto marcamos la dependencia de la capa web con la capa de persistencia
  14. 14. 3 Escoger la categoría JSP Tag 3 Libraries ,escoger Add 3 Escoger la libreria ! 4 Estas son las librerias de tags de ADF Rich Faces
  15. 15. 3 Quedará de esta forma ! 5 3 En la categoría Technology Scope , 6 escoger ADF Faces 3 Quedará de esta forma 7 Con esto Jdeveloper nos agregara librerias ( jars ) necesarios para ejecutar JSF
  16. 16. 3 Escoger el archivo faces-config.xml , 8 Con la paleta a la derecha ( JSF Diagram Objects ) hacer elsiguiente diagrama de flujo ! 3 Clic derecho en crear pagina 9
  17. 17. 4 Escoger las propiedades 0 4 Arrastrar un componente “Panel 1 Strech Layout” a la pagina browse.jspx
  18. 18. 4 Agregar un componente “Panel 2 Splitter” al centro Clic derecho en JavaServiceFacade , escoger Create Data Control Un “data control” es una tecnologia que solo existe en Oracle ADF , sirve para unir la capa de persistencia con la capa web 4 Arrastrar “Departamets” de los data 3 controls
  19. 19. 4 Escoger Forms / ADF Read-only 4 Form 4 Marcar “Incluir Controles de 5 Navegación” Escoger Aceptar 4 Quedará de esta forma ! 6
  20. 20. 4 Escoger “employeeList” de los Data 7 Controls , arrastrarlos a la pagina 4 Escoger Tables / ADF Read-only 8 Table 4 Marcar “Sorting” 9 Escoger Aceptar 5 Cambiar la propiedad del “panel 0 Slipter” a vertical
  21. 21. 5 Arrastrar el área punteada hacia 1 abajo para dar mas espacio a los controles 5 Ir a la pagina faces-config.xml , clic 2 derecho sobre browse.jspx y escoger Run
  22. 22. 5 Resultado ! 3

×
