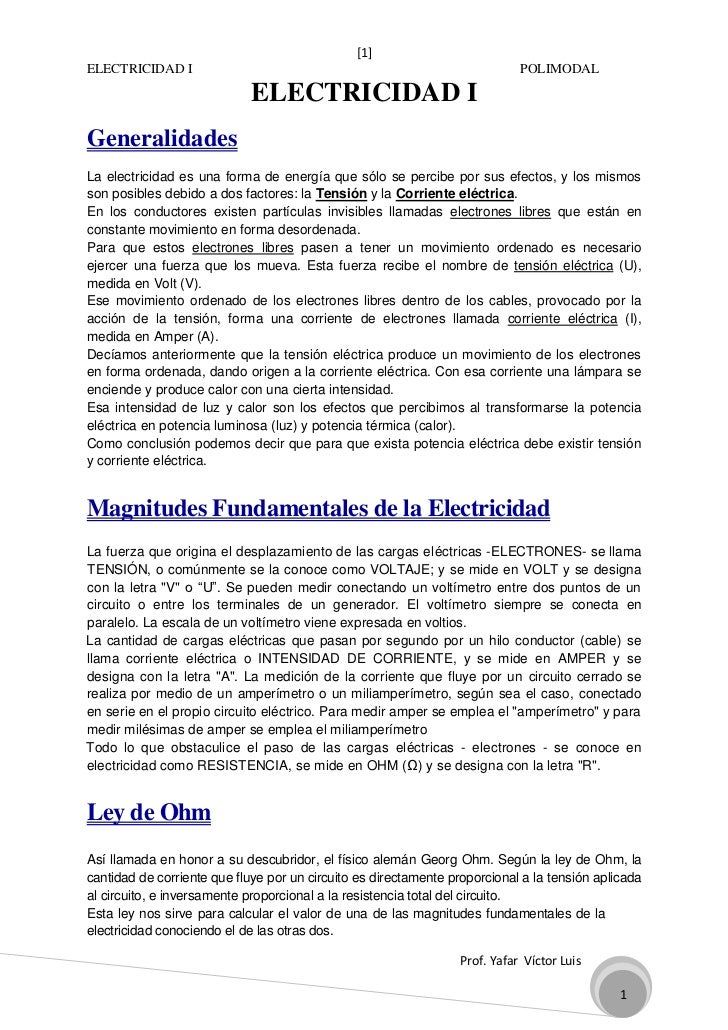

  • 1. [1]ELECTRICIDAD I POLIMODAL ELECTRICIDAD IGeneralidadesLa electricidad es una forma de energía que sólo se percibe por sus efectos, y los mismosson posibles debido a dos factores: la Tensión y la Corriente eléctrica.En los conductores existen partículas invisibles llamadas electrones libres que están enconstante movimiento en forma desordenada.Para que estos electrones libres pasen a tener un movimiento ordenado es necesarioejercer una fuerza que los mueva. Esta fuerza recibe el nombre de tensión eléctrica (U),medida en Volt (V).Ese movimiento ordenado de los electrones libres dentro de los cables, provocado por laacción de la tensión, forma una corriente de electrones llamada corriente eléctrica (I),medida en Amper (A).Decíamos anteriormente que la tensión eléctrica produce un movimiento de los electronesen forma ordenada, dando origen a la corriente eléctrica. Con esa corriente una lámpara seenciende y produce calor con una cierta intensidad.Esa intensidad de luz y calor son los efectos que percibimos al transformarse la potenciaeléctrica en potencia luminosa (luz) y potencia térmica (calor).Como conclusión podemos decir que para que exista potencia eléctrica debe existir tensióny corriente eléctrica.Magnitudes Fundamentales de la ElectricidadLa fuerza que origina el desplazamiento de las cargas eléctricas -ELECTRONES- se llamaTENSIÓN, o comúnmente se la conoce como VOLTAJE; y se mide en VOLT y se designacon la letra "V" o “U”. Se pueden medir conectando un voltímetro entre dos puntos de uncircuito o entre los terminales de un generador. El voltímetro siempre se conecta enparalelo. La escala de un voltímetro viene expresada en voltios.La cantidad de cargas eléctricas que pasan por segundo por un hilo conductor (cable) sellama corriente eléctrica o INTENSIDAD DE CORRIENTE, y se mide en AMPER y sedesigna con la letra "A". La medición de la corriente que fluye por un circuito cerrado serealiza por medio de un amperímetro o un miliamperímetro, según sea el caso, conectadoen serie en el propio circuito eléctrico. Para medir amper se emplea el "amperímetro" y paramedir milésimas de amper se emplea el miliamperímetroTodo lo que obstaculice el paso de las cargas eléctricas - electrones - se conoce enelectricidad como RESISTENCIA, se mide en OHM (Ω) y se designa con la letra "R".Ley de OhmAsí llamada en honor a su descubridor, el físico alemán Georg Ohm. Según la ley de Ohm, lacantidad de corriente que fluye por un circuito es directamente proporcional a la tensión aplicadaal circuito, e inversamente proporcional a la resistencia total del circuito.Esta ley nos sirve para calcular el valor de una de las magnitudes fundamentales de laelectricidad conociendo el de las otras dos. Prof. Yafar Víctor Luis 1
  • 2. [2]ELECTRICIDAD I POLIMODALFórmulas Básicas - Ley de OhmRESISTENCIATensión = Corriente x ResistenciaU (Volt, V) = I (Amper, A) * R (ohm, )U=IxRCorriente = Tensión / ResistenciaI (Amper, A) = U (Volt, V) / R (ohm, ) UI=U/R I RResistencia = Tensión / CorrienteR (ohm, ) = U (Volt, V) / I (Amper, A)R=U/IPOTENCIAEs el TRABAJO que realiza un generador, (puede ser una pila, una batería, u otro tipo defuente de energía), para mantener a funcionamiento pleno algún aparato que se conecte aeste. La forma de calcularla es multiplicando la TENSIÓN "V" por la INTENSIDAD "I", lo quedaría como resultado la POTENCIA "P" cargada a la red o línea de alimentación.Para facilitar los cálculos utilizamos una regla similar a la anterior.La POTENCIA se mide en WAT.Potencia = Tensión * CorrienteP (watt, W) = U (Volt, V) * (Amper, A)P=UxITensión = Potencia / Corriente PU (Volt, V) = P (watt, W) / (Amper, A) U IU=P/ICorriente = Potencia / Tensión(Amper, A) = P (watt, W) / U (Volt, V)I=P/U Prof. Yafar Víctor Luis 2
  • 3. [3]ELECTRICIDAD I POLIMODALTipos de CorrientesCuando hablamos de corriente eléctrica debemos distinguir 2 tipos. Corriente alterna o ACpor Alternal Corrent y corriente continua o DC por Direct Corrent.Corriente continuaComo dijimos anteriormente la corriente eléctrica es el desplazamiento de esas pequeñaspartículas llamadas electrones a través de un conductor.Este desplazamiento se puede realizar en un solo sentido durante todo el tiempo quecircula, en este caso decimos que la corriente es continua.Es de signo constante, positiva o negativa, siendo generada por máquinas llamadas"dínamos" y por medios químicos (como por ej. mediante pilas, baterías, y también encélulas fotovoltaicas o sea paneles solares. No solo se obtiene en forma química también seobtiene de generadores llamados dínamos, y su forma de producción es por medios electro-magnéticos.).Es de signo constante, positivo o negativo.El mayor inconveniente en el uso es su transmisión por cuanto no permite su transformacióna mayores tensiones, adquiriendo importantes caídas de tensión aún en recorridospequeños. Por este motivo se encuentra en desuso para instalaciones domiciliarias eindustriales, empleándose solamente para transporte público (subterráneos, trenes, etc.) opara aplicaciones muy especiales donde se requiera una buena regulación de velocidad delos motores.Corriente alternaTambién podemos encontrar que el desplazamiento de electrones no se realiza en un solosentido (va y vuelve constantemente). Su signo va variando en el tiempo (positivo ynegativo) según una curva periódica. En el caso del suministro eléctrico en Argentinacambia de sentido 50 veces por segundo, a esta variación se la llama frecuencia. Prof. Yafar Víctor Luis 3
  • 4. [4]ELECTRICIDAD I POLIMODALEste tipo de corriente es proporcionada por generadores llamados “alternadores”, quetransforma la energía mecánica disponible en energía eléctrica trifásica. Ubicados engrandes plantas generadoras, por ejemplo en complejos hidroeléctricos como "El Chocón" y"Yaciretá". La corriente alterna utilizada en nuestro País es de 380 V. entre fases y de 220V. entre fase y neutro (conocida como 3 x 380 V / 220 V), con una frecuencia de 50 ciclospor segundo (50 Hz).Es el tipo utilizado en viviendas, comercios e industria, por capacidad de aplicación prácticasuperior a la continua.Existe un instrumento de medición llamado osciloscopio en el cual puede verse graficadas laforma de la onda de la corriente eléctrica. Se lo utiliza mucho en electrónica para podercalibrar equipos de todo tipo, pero si lo utilizamos en electricidad también podremos vergraficadas las ondas de Corriente alterna y continua.Otra de las ventajas de este instrumento es que pueden medirse con respecto a un sistemade ejes cartesianos.Lo que veríamos es el siguiente gráfico (los valores del ejemplo son arbitrarios). Prof. Yafar Víctor Luis 4
  • 5. [5]ELECTRICIDAD I POLIMODALConexión en Serie y en ParaleloExisten dos tipos o formas de conexión elementales, ellas son la conexión en serie, y laconexión en paralelo.Circuito en serie.Un circuito en serie es aquél en que los dispositivos o elementos del circuito estándispuestos de tal manera que la totalidad de la corriente pasa a través de cada elemento sindivisión ni derivación, presentando el único camino para el desplazamiento de la corrienteeléctrica, y si este se interrumpe la corriente no puede circular. Cuando en un circuito haydos o más resistencias en serie, la resistencia total se calcula sumando los valores dedichas resistencias.Circuito en Paralelo.Entendemos por circuito en paralelo a todo tipo de asociación eléctrica en la que loselementos vinculados sean (o pueden ser) un camino más para el paso de la corrienteeléctrica, de modo tal que ya no habrá un solo camino para la misma sino que habrá tantoscamino como elementos de carga asociados al circuito.Aclaro que llamo elemento de carga a aparatos que se puedan conectar, como lo son porejemplo una lámpara, una plancha, un soldador eléctrico, una radio, etc. Prof. Yafar Víctor Luis 5
  • 6. [6]ELECTRICIDAD I POLIMODALElementos De ProtecciónSon dispositivos que protegen el circuito de sobrecargas de tensión y aloperario de posibles accidentes. TIPO CARACTERISTICA DISEÑO Muchos circuitos eléctricos o electrónicos, contienen fusibles. El fusible es una llave de seguridad. Formado por un hilo de cobre, colocado en serie en el circuito,Si la corriente que recorre el circuito Fusible aumenta. por ejemplo por un cortocircuito o sobrecarga, el fusible se calienta y se funde, interrumpiendo así el paso de la corriente, abriendo el circuito, Impidiendo que pueda quemarse algún componente. Abren el circuito cuando la intensidad de corriente aumenta. Magnéticos: si hay exceso de corriente en el circuito se produce la atracción de una bobina magnética y se abre el circuito Automáticos Magneto térmicos: si hay exceso de corriente se produce un calentamiento de una pastilla formada por dos metales con distinto coeficiente de dilatación, así uno dilata más que el otro. La pastilla se curva y el circuito se abre. Detectan variaciones mínimas de intensidad dentro del circuito Diferenciales debidas a derivaciones y abren el circuito. Prof. Yafar Víctor Luis 6
  • 7. 7ELECTRICIDAD I POLIMODALInterruptores Automáticos TermornagnéticosReemplazan a los fusibles convencionales. Se instala uno por cada circuito eléctrico de lacasa. Cada uno de estos interruptores automáticos Termornagnéticos cumplen lafunción de proteger al circuito y a la instalación general de una sobrecarga o cortocircuito."saltando", es decir, interrumpiendo automáticamente el pase de la electricidad.Cómo funcionan los interruptores automáticosAnte cualquier falla en un circuito (que produce el consecuente calentamiento) el interruptor"salta" automáticamente a la posición de desconectado. De esta manera, yendo hasta la cajade Protección y Distribución (tal el nombre que corresponde darle), se puede saber en quécircuito se ha producido la falla (sobrecarga o cortocircuito).El procedimiento a seguir ha de ser:1) buscar la falla que provocó el recalentamiento en el circuito correspondiente, (y para ellohay que cortar la electricidad de toda la casa, desconectando el interruptor general).2) reparar la falla.3) volver a prender la tecla del Interruptor Automático para que permita e paso del fluidoeléctrico;4) dar electricidad con el interruptor general.Si vuelve a saltar el interruptor automático, es que la falla no ha sido bien reparada. Reinicie elprocedimiento. Interrumpe la corriente 1 Prof. Yafar Víctor Luis 7
  • 8. 8 ELECTRICIDAD I POLIMODAL Deja pasar la corriente Interruptores Automáticos Termomagnéticos Estos elementos son el resultado del desarrollo Tecnológico para la protección de conductores activos, es decir de conductor de fase y conductor neutro que conforman un circuito contra los efectos destructivos de la corriente de sobrecarga y de los cortos circuitos. Se obtiene así una protección operativa para las personas y los bienes controlando posibilidades de incendio y siniestros personales por electrocución ocasionados por contacto directo e indirecto (seguridad eléctrica) con la corriente eléctrica operando a una tensión mayor a 24 [V] en ambientes secos y 12 [V] en ambientes húmedos. Se denominan interruptores Termomagnéticos por que vienen provistos de un disparador térmico para protección por sobrecargas y un disparador magnético para la protección de corto circuito. Estos elementos operativos ayudan a respetar los principios de Seguridad Eléctrica para la instalación misma y para los seres humanos. Funcionamiento:Cámara Apaga Arco Placas de Latón CFijo Contacto Móvil F Contacto M Sistema de Disparo y Traba Mecánica Bobina Palanca de Magnética Accionamiento Manual I cc Térmica Bimetálico I Sobrecarga Prof. Yafar Víctor Luis 8
  • 9. 9 ELECTRICIDAD I POLIMODAL En la figura anterior tenemos un dibujo esquemático de un interruptor Termomagnético. Consideremos que los dos contactos, fijo llamado F y el contacto móvil M solo se accionan por medio de un mecanismo interno de palancas y resortes que lo mueven y lo traban. Este mecanismo a su vez puede ser activado por tres medios 1º. Por una palanca de accionamiento manual de la parte frontal del interruptor. 2º. Por una bobina de electroimán. 3º. Por una lámina bimetálica. La palanca frontal permite cerrar o abrir a voluntad el circuito con la suficiente rapidez como para evitar el arco eléctrico. La bobina que está conectada en serie, actúa cuando la ICC toma valor muy elevado debido a una falla de algún componente de la instalación aguas abajo como puede ser una corriente I de corto circuito (sobrecorriente). La lámina bimetálica actúa como ruptor térmico cuando la corriente I sin ser muy elevada por su persistencia, calienta y dilata el bimetal disparando el mecanismo que abre el circuito y evita que continúe circulando esta corriente I que es perjudicial para los equipos aguas abajo. Los circuitos deben estar todos protegidos contra los accidentes que pueden sobrevenir, y contra la persistencia de ciertas condiciones de funcionamiento anormales que no llegan a ser un accidentes o fallas, pero que NO son admisibles por el reglamento. Las protecciones utilizadas se conectan en serie y son mecanismos que actúan sacando de servicio la sección averiada ya que la persistencia de estas corrientes I puede provocar la destrucción de los equipos o incendio. Curva de actuación de los interruptores TermomagnéticosI [A] IA Zona de Protección I1 t1.1 = 1 hs IL In t1.3 t1.1 t1.2 t (seg.) Prof. Yafar Víctor Luis 9
  • 10. 10ELECTRICIDAD I POLIMODALIA = Corriente MáximaIL = Corriente Límite (también llamada Is)In = Corriente NominalLas Protecciones en serie se caracterizan por sus curvas de funcionamiento. En los catálogoscomerciales se las suele dibujar en escala logarítmica.Figura elemento Térmico del Interruptor Contacto Contacto Móvil Fijo Alto Coeficiente En Frio Bajo Coeficiente En Caliente Contacto Móvil Prof. Yafar Víctor Luis 10
  • 11. 11ELECTRICIDAD I POLIMODAL¿Qué es un disyuntor diferencial?Se instala en el tablero eléctrico general de la casa, y su función es importantísima:PROTEGE A LAS PERSONAS EN EL CASO DE CONTACTOS accidentales con la electricidad de lacasa.¿Cómo funciona?EN cuanto la corriente diferencial deja de ser nula o cero (por haber fuga a tierra con elcontacto con una persona), en un tiempo de respuesta brevísimo (50 milisegundos) el dis-yuntor se abre y corta la corriente, no dejando pasar más qué una corriente de unos 30 miliamperes, inocua para las personas. Los disyuntores diferenciales de alta sensibilidad protegen la vida de las personas en caso deaccidente eléctrico.LA CORRIENTE DIFERENCIAL Toda corriente eléctrica en fuga hacia la tierra recibe el nombre de corriente diferencial porquees igual a la diferencia entre todas las corrientes que entran y las que salen en la instalación con-sumidora. Si no hay fuga o pérdida en la instalación, el balance entre ambas corrientes es nulo o cero. Prof. Yafar Víctor Luis 11
  • 12. 12ELECTRICIDAD I POLIMODAL Palanca Frontal I1 I2 Bobina de I1 disparo I1 I2 Id Id I1 ӨResultante I2 Núcleo Toroidal Ө1 Botón de Ө2 prueba I1 Ө2f I2 I1 I2 RP I2 Carga Tener una buena resistencia de Tierra Prof. Yafar Víctor Luis 12
  • 13. 13ELECTRICIDAD I POLIMODALUtilización del TesterEs un instrumento de medición que se lo utiliza tanto en Electricidad, como en electrónica.También se lo denomina polímetro (poli = varios/metro = medir) o Multímetro por su amplio rango demedición y su capacidad de medir corriente (en CC), Tensión, Resistencia, Continuidad, etc..Existen dos tipos fundamentales: o Los analógicos, que poseen un cuadrante con varias escalas y la medición se efectúa mediante la visualización del desplazamiento de una aguja. o Los digitales que tienen un display como las calculadoras donde se observa la mediciónManejo del Multímetro o Tester DigitalLos Multímetro cuentan con tres partes principales: a) La parte central presenta una perilla o llaveselectora (1) de escalas y rango de medición, con la que se elige la posición correspondiente conla medición a efectuar, b) El cuadrante o display (2) donde se observa y realiza la lectura yverificación de la medición, y c) Bornes o clavijas para conexión (3,4,5)El punto central superior (OFF) es la posición de apagado, donde debe quedar cuando no se loutiliza (para protección del instrumento y su batería).Los Tester pueden medir voltaje en Corriente Alterna (ACV) y Corriente Continua (DCV),Intensidad o Amperaje en Corriente Continua (DCA), Resistencias, Continuidad, y en algunoscasos Diodos y Transistores (componentes electrónicos).Lo que más puede utilizar el usuario común es medir la continuidad y le tensión. No obstante es deimportancia destacar la utilidad de dicho instrumento, ya que existe la creencia errónea de que conuna lámpara de pruebas y con un destornillador busca polos es suficiente para trabajoseléctricos. Prof. Yafar Víctor Luis 13
  • 14. 14ELECTRICIDAD I POLIMODALMEDICION DE CONTINUIDAD Se mide en paralelo, y sirve pan ver si el circuito o parte del él, es continúo o no, si un cable se encuentra cortado, para buscar si existe contacto eléctrico entre dos elementos (sin aplicar tensión) Colocaremos las puntas de prueba roja en el terminal positivo (4) rojo y la negra en el terminal negativo (3) negro Terminal ROJO Terminal NEGROSe colocara la llave selectora en Diodo, en la escala más pequeña de resistencia (200), o indicadorsonoroA continuación para verificar que funciona tocaremos (cortocircuitamos) entre sí las 2 puntas delTester, si existe continuidad la aguja se moverá, o en los digitales que sin contacto muestran lalectura 1. Los números cambiarán (generalmente aparecerá 000 o simplemente 0) Prof. Yafar Víctor Luis 14
  • 15. 15ELECTRICIDAD I POLIMODALLuego comprobaremos continuidad donde sea necesario.Entre 2 extremos de un cable, en un alargue (entre la ficha macho y la ficha hembra) Prof. Yafar Víctor Luis 15
  • 16. 16ELECTRICIDAD I POLIMODALMEDICION DE TENSIONPrimero debemos saber si mediremos Corriente Alterna (la de una casa) o Continua (la de pilas,baterías o fuentes).Se mide en paralelo, y Hace falta que el circuito esté conectado.Colocaremos las puntas de prueba roja en el terminal positivo (4) rojo y la negra en el terminalnegativo (3) negro Terminal ROJO Terminal NEGROInmediatamente a la derecha, el sector ACV (tensión de corriente alterna en voltios) presenta dospuntos: 750V y 200V. Estos números indican el valor máximo que puede medirse en cada uno.Si se aplican tensiones superiores el display mostrará 1_ _ _ , indicando que se ha excedido elfondo de la escala del instrumento. Bajo determinadas condiciones, se puede quemar el fusible deprotección, que está ubicado junto a la batería, en la parte posterior de la caja.Si queremos, por ejemplo, medir la tensión de la línea de distribución domiciliaria (220V de CAnominales) debemos posicionar la llave selectora en 750V.Para medir la tensión en corriente continua seguiremos el mismo procedimiento, en cuanto a laselección de la escala se refiere, pero estará en la parte de DCV (Voltaje en Corriente Directa, asíse lo denomina en ingles a la Corriente Continua). Además de esto deberemos tener la precauciónde colocar siempre la punta roja de prueba en el polo positivo a medir y la negra en el polonegativo, de lo contrario podemos dañar el instrumento.IMPORTANTE: Si equivocamos la escala y ésta es inferior al valor a medir el instrumento sedañará en forma irreparable Prof. Yafar Víctor Luis 16
  • 17. 17ELECTRICIDAD I POLIMODALMEDICION DE RESISTENCIASe mide en paralelo, y no hace falta que el circuito esté conectado Terminal ROJO Terminal NEGROLa resistencia se mide en el sector de Resistencia (Ω),Cuando buscamos un valor de la resistencia, tenemos para elegir escalas o rangos con unmáximo de: 200 Ohms, 2K (2 kilo Ohms o 2000 Ohms), 20K (20000 Ohms) y 2M (2 Mega Ohms o2 millones de Ohms) y en algunos testers figura hasta 20M.Si el valor a medir supera el máximo de la escala elegida, el display indicará “1”a su izquierda. Porlo tanto habrá que ir subiendo de rango hasta encontrar la correcta.Muchas veces se sabe de antemano cuanto debería medir y entonces por ejemplo, si es unabobina primaria de encendido, elegimos buzzer (sonar de un timbre), si primero queremos ver sucontinuidad y luego para el valor de la resistencia pasamos a 200. En cambio, para el bobinadosecundario o los cables de bujías, usaremos la de 20K. Prof. Yafar Víctor Luis 17
  • 18. 18ELECTRICIDAD I POLIMODALMEDICION DE CORRIENTESe mide en serie, y hace falta que el circuito esté conectado Atención: en ciertos Polímetros hay que Terminal ROJO cambiar algún terminal para medir intensidades Terminal NEGROEn el sector DCA (intensidad de corriente continua) encontramos los puntos 200 A (microAmperes), 2000 A, 20mA (mili Amperes) y 200mA.IMPORTANTE: No se debe medir la intensidad directamente en CA o desde un enchufe, ya queaparte de estropear el polímetro, puede resultar peligroso.Debe hacerse un habito el mover la llave selectora a la posición de apagado (off) y desconectar lapunta de pruebas de (5) - 10a - tan pronto se haya terminado la medición de corriente.Consejos :Intensidad (amperaje) solo es posible medir en corriente continua, pero como es para utilizar en electrónicasolo se pueden medir corrientes muy pequeñas (milésimas de Amper) por lo tanto no será de utilidad para elusuario común.Si no está seguro es conveniente consultar a un idóneo para no dañar el instrumento.Cuando medimos tensión (voltaje) debemos tener mucho cuidado en la selección de la escala y el tipo decorriente, el instrumento puede dañarse.La medición nos permitirá saber si la tensión es baja o alta, lo que podría dañar artefactos.También nos servirá para saber si tenemos tensión en un cable o toma, para cortarla y trabajar en formasegura, no obstante siempre es importante comprobar si el instrumento funciona en un lugar dondetengamos la certeza de que hay tensión.El instrumento funciona con pilas o baterías, si estas están agotadas el instrumento no funcionará, verificarque esté en condiciones de funcionamiento comprobando primero continuidad de la manera antesmencionada. Prof. Yafar Víctor Luis 18
  • 19. 19ELECTRICIDAD I POLIMODAL TRABAJO PRÁCTICO Nº 1Tablero de 220v o 12vEste circuito es un circuito básico, que posee una serie de elementos dispuestas en paralelo los cuales son:3 tomacorrientes con toma a tierra (El amperaje depende del consumo que se conecte), 1 portalámparascomún de 220 [v] o 12 [v], 1 llave doble inversora con punto medio para 220 [v], 2 interruptores, 2 fusibles 2para 220 [v], 1 ojo de buey, cable de 2.5 mm (Para polaridad positiva: Rojo o marrón... Negativa: Negro oazul… Tierra: Verde-amarillo. Este tablero sirve para probar cosas. Sin poner en riesgo la instalación queposeemos en cualquier vivienda. El sistema actúa de la siguiente forma. Cuando hay tensión en el circuito elojo de buey enciende. Lo que nos permite conectar una lámpara o cualquier cosa en los tomacorrientes. Siocurre algún cortocircuito y la instalación es correcta el filamento de los fusibles se cortaría impidiendo elpaso de la corriente y advirtiendo la falla. De ahí en más queda en nosotros determinar la falla.Materiales  3 Tomacorrientes con toma a tierra (Amperaje depende del consumo que se conecte)  2 Fusibles (Amperaje depende del consumo que se conecte)  2 Interruptor (Amperaje depende del consumo que se conecte)  1 Llave inversora con punto medio a 220V  1 Ojo de buey  1 Portalámparas  2 3mts cables de 2.5 mm (Color: Leer más arriba)Aclaraciones  El ojo de buey cumple la función de alertar cuando hay entrada en tensión en el circuito  Las conexiones que se superponen no se empalman...  La parte de la derecha está conectada en serie. Y la de la izquierda en paralelo  Para que el circuito en serie funcione debe haber un consumo en el portalámparas y otro en el tomacorriente...  Para seleccionar el circuito se usa la doble inversora dependiendo de lo que se quiere activar (Serie o paralelo)...  Recuerden hacer bien los cálculos... Ya que si tienen un consumo de 5A y el fusible es de 3A les va a saltar que hay un error.  Este circuito se puede aplicar con diferentes voltajes... Como pueden ser 12V (Prueba de circuitos de automóviles). Prof. Yafar Víctor Luis 19
  • 20. 20ELECTRICIDAD I POLIMODAL  Por seguridad se puede aplicar la instalación de un disyuntor ESQUEMA DEL CIRCUITO CON DOBLE INVERSORA AC 220 V / DC12V TIERRA PORTA LAMPARA OJO DE BUEY ENET Nº3 FUSE FUSE DOBLE INVERSORA ENET Nº3 INTERRUPTOR INTERRUPTOR ENET Nº3 P S Prof. Yafar Víctor Luis 20
  • 21. 21ELECTRICIDAD I POLIMODAL ESQUEMA DEL CIRCUITO AC 220 V / DC12V TIERRA PORTA LAMPARA OJO DE BUEY ENET Nº3 FUSE FUSEENET Nº3 OJO DE BUEY OJO DE BUEY ENET Nº3 INTERRUPTOR INTERRUPTOR ENET Nº3 ARRANCADOR P S Prof. Yafar Víctor Luis 21
  • 22. 22 ELECTRICIDAD I POLIMODAL TRABAJO PRÁCTICO Nº 2 LLAVE DE COMBINACION EMBUTIDO Materiales  1 Portalámparas  2 Llaves de combinación  3 mts de cable 1,5 mm2 unipolar ESQUEMA DEL CIRCUITOFN Lámpara Prof. Yafar Víctor Luis 22
  • 23. 23ELECTRICIDAD I POLIMODAL F N Prof. Yafar Víctor Luis 23
