    Protokol ip Protokol ip Presentation Transcript

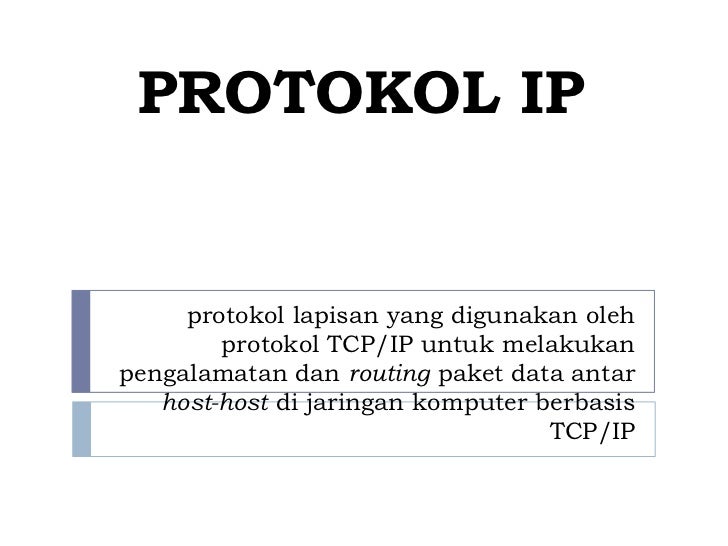

    • PROTOKOL IP protokol lapisan yang digunakan oleh protokol TCP/IP untuk melakukanpengalamatan dan routing paket data antar host-host di jaringan komputer berbasis TCP/IP
    • IP Protokol IP merupakan salah satu protokol kunci di dalam kumpulan protokol TCP/IP Sebuah paket IP akan membawa data aktual yang dikirimkan melalui jaringan dari satu titik ke titik lainnya dengan menggunakan metode “Connectionless” Connectionless berarti tidak perlu membuat dan menjaga sebuah koneksi tetap ada Unreliable, berarti IP akan mengirimkan paket tanpa proses pengurutan dan tanpa acknowledgment ketika pihak yang dituju telah dapat diraih Protokol ini tidak menjamin penyampaian data, sehingga diserahkan kepada protokol pada lapisan yang lebih tinggi, yakni protokol Transmission Control Protocol (TCP). IP juga sering disebut sebagai protokol yang bersifat routable
    •  Header IP mengandung informasi yang mencakup alamat IP sumber (source IP address) dan alamat IP tujuan (destination IP address) IP address terbagi menjadi dua bagian, yakni network address dan node address/host address IP membolehkan pembuatan sebuah jaringan yang cukup besar yang disebut IP internetwork, yang terdiri atas dua jaringan atau lebih yang dihubungkan denganmenggunakan router berbasis IP
    •  IP merupakan “kurir” pembawa data yang dikirimkan oleh protokol-protokol lapisan yang lebih tinggi dibandingkan dengannya sehingga mendukung banyak protokol klien Tapi dalam satu paket IP hanya dapat mengandung data dari satu protokol dari beberapa protokol tersebut dalam satu waktu. (satu paket = satu protokol/satu waktu)
    • Contoh dari protokol-protokol lapisanyang lebih tinggi dibandingkan IP adalah :  Internet Control Management Protocol (ICMP)  Internet Group Management Protocol (IGMP)  User Datagram Protocol (UDP)  Transmission Control Protocol (TCP).
    •  IP hanya akan melakukan pengiriman sekali kirim saja untuk menyampaikan paket-paket kepada hop selanjutnya atau tujuan akhir (teknik seperti ini disebut sebagai “best effort delivery”) IP didesain agar mendukung banyak komputer dan antarmuka jaringan IP menggunakan skema pengalamatannya sendiri, yang disebut “IP address“, yang terdiri dari bilangan 32-bit IP dapat diperluas dengan menggunakan fitur IP Options dalam header IP
    • Fungsi dari IP antara lain: mendefinisikan cara penggunaan alamat di Internet (Internet addressing scheme) mendefinisikan datagram ({basic unit} dari sebuah transmisi di Internet) memindahkan data antara {Network Access Layer} dan {host-to-Host Transport Layer} melakukan {routing} dari datagram antar komputer melakukan fragmentasi (pemecahan paket) dan re- assembly dari datagram
    • Paket IP berisi data-data untuk TCP/IPprotocol suite. Setiap paket memiliki32-bit alamat sumber (sourceaddress) dan tujuan (destinationaddress), beberapa bit untuk option,sebuah header checksum, danpayload of data. Umumnya paket IPmemiliki ukuran beberapa ratusbytes.
    • ADDRESS RESOLUTION PROTOCOL (ARP)
    • ADDRESS RESOLUTION PROTOCOL (ARP) ARP berasosiasi antara alamat fisik dan alamat IP
    • Format Paket
    • Format Paket Hardware Type : banyak bit dalam field ini adalah 16 bit. Sebagai contoh untuk Ethernet mempunyai tipe 1. Protocol Type banyaknya bit dalam field ini 16 bit. Contohnya, untuk protokol IPv4 adalah 080016. Hardware Length : field berisi 8 bit yang mendefinisikan panjang alamat fisik. Contohnya, untuk Ethernet, panjang alamat fisik adalah 6 byte. Protocol Length : field berisi 8 bit yang mendefinisikan panjang alamat logika dalam satuan byte. Contoh : untuk protokol IPv4 panjangnya adalah 4 byte.
    • Format Paket Operation Request & Reply: field berisi 16 bit ini mendefinisikan jenis paket untuk ARP apakah itu berjenis ARP request atau ARP reply. Sender Hardware Address : banyaknya field adalah variabel yang mendefinisikan alamat fisik dari pengirim. Untuk Ethernet panjang nya 6 byte. Sender Protocol Address : field ini panjangnya juga variabel dan untuk mendefiniskan alamat logika (alamat IP) dari pengirim. Target Hardware Address : field ini panjangnya juga variabel yang mendefiniskan alamat fisik daripada target. Pada paket ARP request, field ini isinya 0 semua. Target Protocol Address : field ini panjangnya juga variabel dan mendefinisikan alamat logika (IP) dari target.
    • Enkapsulasi (pembungkusan) Sebuah paket ARP dienkapsulasi langsung ke frame data link. Berikut gambarnya :
    • INTERNET CONTROL MESSAGEPROTOCOL ICMP (Internet Control Message Protocol) adalah protocol yang bertugas mengirimkan pesan-pesan kesalahan dan kondisi lain yang memerlukan perhatian khusus. Pesan / paket ICMP dikirim jika terjadi masalah pada layer IP dan layer diatasnya(TCP/UDP).
    • Karakteristik dari ICMP adalah : Bagian internal dari IP dan diimplementasikan disetiap module IP Digunakan untuk menyediakan feedback tentang beberapa error pada sebuah proses datagram. Tidak mendukung kehandalan pengiriman paket IP.
    • Kondisi dimana koneksi IP terganggu router yang crash putusnya kabel atau matinya host tujuan. Pada saat ini Peran ICMPICMP berperan membantu menstabilkan kondisijaringan. Dengan cara memberikan pesan-pesantertentu, sebagai respons atas kondisi tertentuyang terjadi pada jaringan tersebut.
    • Ada dua tipe pesan yang dapat dihasilkanoleh ICMP yaitu ICMP Error Message : dihasilkan jika terjadi kesalahan pada jaringan. ICMP Error Message dibagi menjadi beberapa jenis diantaranya : Network Unreachable, Host Unreachable, Protocol at Destination is Unreachable, Port is Unreachable, Destination Network is Unknown dan Destination Host is Unknown. ICMP Query Message : jenis pesan yang dihasilkan oleh protocol ICMP jika pengirim paket menginginkan informasi tertentu yang berkaitan dengan kondisi jaringan. ICMP Query Message terdiri dari : Echo dan Echo Reply, Timestamp dan Timestamp Reply , Address mask.
    • ICMP Error Message ICMP error message tidak pernah dikirimkan sebagai respon sebuah datagram untuk tujuan broadcast atau multicast. Setiap ICMP error message terdiri dari Internet Header (IP) dan sekurangnya 8 data octet (byte) pada datagram.Paket ICMP tidak boleh dikirim saatterjadi problem yang disebabkan oleh:•Kegagalan pengiriman paket ICMP•Kegagalan pengiriman paket broadcast ataumulticast
    • Ada beberapa jenis paket yang dikirimsebagai error message : Time exceeded, Paket ICMP jenis ini dikirimkan jika isi field TTL dalam paket IP sudah habis dan paket belum juga sampai ke tujuannya. Parameter Problem, paket ini dikirimkan jika terdapat kesalahan parameter pada header paket IP Source Quench. Redirect, paket ini dikirimkan jika router merasa host mengirimkan paket IP melalui router yang salah. Paket ini seharusnya dikirimkan melalui router lain.
