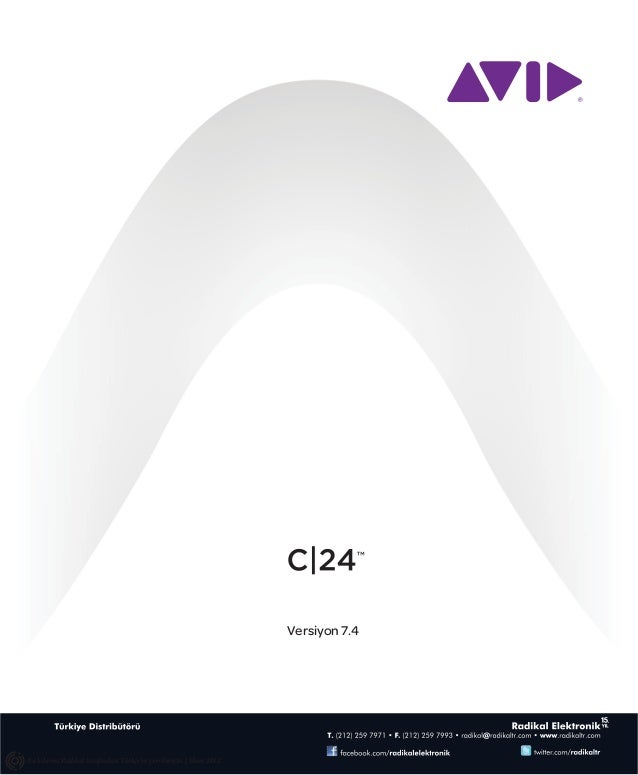

Avid C24 manuel tr

Versiyon 7.4

Bu kılavuz Radikal tarafından Türkçe’ye çevrilmiştir. | Ekim 2012

Yasal Uyarılar
©2008 Bu kılavuz Avid Technology, Inc.’nin bir alt kuruluşu DİKKAT: Bu ürün, Kaliforniya Eyaleti tarafından kanser ve
olan Digidesign (bundan böyle Digidesign) tarafından tüm doğum kusurları veya diğer üreme bozukluklarına sebep
hakları saklı olarak teliflidir. Telif hakkı yasaları çerçeves- olduğu kabul edilen kurşunu da içeren kimyasalları
inde bu rehber Digidesign’ın yazılı izni olmaksızın içermektedir. Temas sonrası ellerinizi yıkayınız.
tamamen veya kısmen çoğaltılamaz. İletişim & Güvenlik Yönetmeliği Bilgisi
003, 003 Rack, 96 I/O, 96i I/O, 192 Digital I/O, 192 I/O, Uygunluk Bildirimi
888|24 I/O, 882|20 I/O, 1622 I/O, 24-Bit ADAT Köprüsü C|24 moduli, enterferans ve EMC’yi düzenleyen aşağıdaki
I/O, SesSuite, Avid, Avid DNA, Avid Mojo, Avid Unity, Avid standartlar iye uyumludur:
Unity • FCC Bölüm 15 Sınıf A
ISIS, Avid Unity MediaNetwork, Avid Xpress, AVseçeneği, • EN55103 - 1, ortam E4
AVseçeneği|V10, Beat Detective, Bruno, C|24, Komut|8, • EN55103 - 2, ortam E4
Kontrol|24, D-Komut, D-Kontrol, D-Fi, D-fx, D-Show, DAE, • AS/NZS 3548 Sınıf A
Digi 002, Digi 002 Rack, DigiBase, DigiDelivery, • CISPR 22 Sınıf A
Digidesign, Radyo ve Televizyon Enterferansı
Digidesign Ses Engine, Digidesign Intelligent Noise Bu ekipman test edilmiş ve FCC Kurallarının 15. Bölümü
Kırmızıuction, Digidesign TDM Bus, DigiDrive, DigiRack, çerçevesinde Sınıf A bir dijital cihaz için geçerli olan
DigiTest, DigiTranslator, DINR, DV Toolkit, Düzenle- sınırlara uyduğu görülmüştür.
mePack, Eleven, Impact, Interplay, M-Ses, MachineKon-
UYGUNLUK BEYANI
trol, Maxim, Mbox, MediaComposer, MIDI I/O, MIX,
ÇokluShell, OMF, OMF Biz Digidesign,
Interkanalge, PRE, ProKontrol, Pro Tools M-Powekırmızı,
Pro Tools, Pro Tools|HD, Pro Tools LE, ÇabukPunch, Reel 2001 Junipero Serra Blvd.
Tape, Reso, Reverb One, ReVibe, RM1, RM2, RTAS, Daly City, California 94014-3886, USA
Smack!, 650-731-6100
SoundReplacer, Sound Designer II, Strike, Structure, olarak,
SYNC C|24
HD, SYNC I/O, Synchronic, TL Space, Velvet, X-Form, ve ürününün, FCC Kuralları’nın 15. Bölümü’ne uyduğunu yegane
Xpve! Digidesign ve/veya Avid Technology, Inc.’nin ticari sorumluluğumuzda beyan ederiz.
markaları veya tescilli ticari markalarıdır. Diğer tüm ticari Kullanım şu iki koşula tabidir.: (1) bu cihaz zararlı enterferansa
markalar ilgili sahiplerinin malıdır. sebep olmamalı ve (2) bu cihaz,arzu edilmeyen kullanım durum-
larını da içeren, alınan her enterferansı kabul etmelidir.
Ürün özellikleri, spesifikasyonları, sistem gereksinimleri ve
sağlanabilirliği, önceden haber vermeksizin değiştirilebilir.

PN 9106-58399-00 REV C 05/08 İletişim Bildirimi
Dokümana ilişkin yorum ve öneriler için: NOT: Bu ekipman test edilmiş ve FCC Kurallarının 15.
e-posta: techpubs@digidesign.com Bölümü çerçevesinde Sınıf A bir dijital cihaz için geçerli
olan sınırlara uyduğu görülmüştür. Bu limitler, ekipman
ticari bir ortamda kullanıldığında zararlı enterferansa karşı
makul düzeyde koruma sağlamak amacı ile tasarlanmıştır.
Bu ekipman radyo frekans enerjisi üretir, kullanır ve
yayabilir, kullanım kılavuzuna uygun şekilde kurulup
kullanılmadığında radyo iletişiminde zararlı enterferansa
sebep olabilir. Bu ekipmanın meskun bir bölgede kullanımı,
kullanıcının enterferansı kendi imkanları ile düzeltmesini
gerektirecek zararlı enterferansa sebep olabilir.

Bu ürün üzerinde Digidesign, Inc. izni olmaksızın yapılacak değişiklik
ve modifikasyonlar, Sertifikasyon ve ürünü kullanma yetkinizi geçersiz
kılabilir.


Kanada Uygunluk Bildirimi: Önemli Güvenlik Talimatları
Bu Sınıf A dijital teçhizat Kanada ICES- 003 ile uyumludur. 1) Bu talimatları okuyunuz.

Cet appareil numérique de la classe A est conforme à la norme 2) Bu talimatları saklayınız.
NMB-003 du Canada
3) Tüm uyarılara kulak veriniz.
Avustralya’ya Uygunluk 4) Tüm talimatlara uyunuz.

5) Bu teçhizatı suya yakın yerlerde kullanmayınız.

6) Yalnızca kuru bez ile temizleyiniz.

7) Hiçbir havalveırma deliğini engellemeyiniz. Kurulumu
imalatçının talimatlarına uyarak yapınız.

8) Radyatör, kalorifer ızgarası, soba veya ısı yayan diğer
teçhizat (amplifikatör dahil) yakınına kurmayınız.

9) Kutuplanmış veya üstrak hatlı fişlerin güvenlik gereklerine
Avrupa’ya Uygunluk uyunuz. Kutuplanmış bir fişin biri diğerinden geniş olan iki ucu
bulunmaktadır. Üstrak hatlı fişin ise biri üstraklama amaçlı üç
ucu bulunmaktadır. Geniş uç ve üçüncü uç güvenliğiniz için
donatılmıştır. Eğer tedarik edilen uç prizinize uymuyor ise
kullanım dışı olan prizin değiştirilmesi için bir elektrik
teknisyenine danışınız.

10) Güç kablosunu üzerine basılmalara, özellikle fiş, seyyar
priz kısımlarında ve teçhizattan çıkış noktasında kıvrılmalara
karşı koruyunuz.
Güvenlik Bildirimi
11) Yalnızca üretici tarafından belirtilmiş
Bu ekipmanın ABD ve Kanada güvenlik sertifikasyonları ile eklentileri/aksesuarları kullanınız.
uyumluluğu, UL Standartları: UL60065 7nci /IEC 60065 7nci
ve Kanada CAN/CSA C22.2 60065:03 çerçevesinde test 12) Yıldırımlı fırtınalarda veya uzun süre kullanılmadığı
edilmiştir. Digidesign Inc.’ye uygun UL & CUL işaretini uyumlu zamanlarda bu teçhizatın fişini prizden çekiniz.
ekipmanı üzerinde kullanma yetkisi verilmiştir.
13) Servis ile ilgili tüm konularda kalifiye servis elemanlarına
başvurunuz. Teçhizatın güç kaynağı kablosu veya fişinin
DİKKAT hasara uğraması, teçhizat üzerine sıvı dökülmesi veya içine
nesne düşmesi, teçhizatın yağmur veya neme maruz kalması,
normal şekilde çalışmaması veya düşürülmesi gibi herhangi
bir hasar durumunda servis gerekmektedir.


içindekiler
Kısım I Giriş
Bölüm 1. C|24’e Hoş Geldiniz........................................................................................................................................................3
C|24 Özellikler........................................................................................................................................................................................3
Sistem Gereksinimleri............................................................................................................................................................................4
İşletimsel Gereksinimler.........................................................................................................................................................................4
Mekanik Özellikler..................................................................................................................................................................................5
Bağlantı Gereksinimleri..........................................................................................................................................................................7
Digidesign’a Kayıt...................................................................................................................................................................................7
Bu Rehber Hakkında..............................................................................................................................................................................8
www.digidesign.com Hakkında.............................................................................................................................................................8

Bölüm 2. C|24 Genel Bakış .............................................................................................................................................................9
C|24 Üst Panel.......................................................................................................................................................................................9
C|24 Arka Panel...................................................................................................................................................................................11

Kısım II Kurulum
Bölüm 3. Kurulum ve Yapılveırma C|24 ..........................................................................................................................15
Kurulum C|24 .....................................................................................................................................................................................15
C|24’e Güç Bağlama..........................................................................................................................................................................15
C|24’ü Bilgisayara Bağlama................................................................................................................................................................15
Pro Tools Sistem’ı Çalıştırma ve Kapatma..........................................................................................................................................16
C|24’ü Yapılveırma .............................................................................................................................................................................16
C|24 Tercih Ayarlamaları.....................................................................................................................................................................18

Bölüm 4. Ses Bağlantıları................................................................................................................................................................19
Mik/hat/DI Preamplifikatörleri............................................................................................................................................................19
Hat Submikseri.....................................................................................................................................................................................22
Monitör Bölümü....................................................................................................................................................................................23


Bölüm 5. Stüdyonuzun Bağlanması ......................................................................................................................................27
Stereo Monitörleme için Bağlantı Örnekleri ......................................................................................................................................27
Stereo Stüdyo Bağlantıları ..................................................................................................................................................................29
Çevre Monitörleme için Bağlantı Örnekleri.........................................................................................................................................30
5.1 Surround Stüdyo Bağlantıları .......................................................................................................................................................32

Kısım III Referans
Bölüm 6. C|24 Pro Tools Kontrolleri ....................................................................................................................................37
Sönümleyici Bölümü.............................................................................................................................................................................37
Global Otomasyon Anahtarları ...........................................................................................................................................................42
Dönüştürücü Anahtarları .....................................................................................................................................................................44
Kanal Çubuğu.......................................................................................................................................................................................45
Muhtelif Kontroller ..............................................................................................................................................................................49
Taşıma ve Navigasyon Kontrolleri ......................................................................................................................................................54
Metre Köprüsü .....................................................................................................................................................................................59

Bölüm 7. C|24 Analog Ses Kontrolleri................................................................................................................................61
Monitör Bölümü ...................................................................................................................................................................................61
Mik/hat/DI Preamplifikatör Kontrolleri...............................................................................................................................................67
Hat Submikser Kontrolleri ..................................................................................................................................................................68

Kısım IV Uygulamalar
Bölüm 8. Çalıştırma Görünümleri ve Modları .............................................................................................................71
Konsol Görünümüleri...........................................................................................................................................................................71
Kanal Görünümüleri.............................................................................................................................................................................73
Mik Ön Görünümü................................................................................................................................................................................82
Gruplar Görünümü...............................................................................................................................................................................83
Pencere Yapılveırması Görünümü ......................................................................................................................................................84
Hafıza Lokasyonu Görünümü .............................................................................................................................................................85
Sönümleyici Görüntü Modları .............................................................................................................................................................86
Atama Modu ........................................................................................................................................................................................87


Bölüm 9. C|24’le çalışma................................................................................................................................................................89
Oturumlarla ve Parçalarla çalışma......................................................................................................................................................89
Pro Tools Yolları Atama .......................................................................................................................................................................91
Pro Tools Pencereleriyle Çalışma .......................................................................................................................................................94
Kaydetme..............................................................................................................................................................................................96
Düzenleme Penceresinde Gezinme ve Seçim yapma........................................................................................................................98
Düzenleme .........................................................................................................................................................................................101
C|24’te Parça Görüntüsünü Kontrol Etme.......................................................................................................................................102
Miksleme ...........................................................................................................................................................................................103

Ekler A. C|24 Konnektör Pin Çıkışları..............................................................................................................................107
Dişi DB-25 Konektörler .....................................................................................................................................................................107
XLR ve TRS Konektörler.....................................................................................................................................................................112

Ekler B. Utility Modu...........................................................................................................................................................................113
Giriş ve Çıkış Kullanımı Modu............................................................................................................................................................113
Testler.................................................................................................................................................................................................113
Tercihler..............................................................................................................................................................................................116
Sistem.................................................................................................................................................................................................118
Oto Gerikonuşma...............................................................................................................................................................................120

Dizin ...................................................................................................................................................................................................................121


Kısım I: Giriş

1


2


Bölüm 1: C|24’e Hoşgeldiniz

Digidesign’ın Pro Tools® için 24-kanallı kontrol Analog Ses Özellikleri
yüzeyi C|24™’e hoş geldiniz. • Aşağıdaki özelliklere sahip 16 adet mik/hat/DI
C|24 Pro Tools’un kayıt, yönlendirme (route), preamplifikatörü:
düzenleme (edit) ve karıştırma (mix) özellikle- • Sürekli değişken giriş kazanç kontrolü
rinin neredeyse tümüne uygulamalı erişim • Anahtarlanabilir yüksek geçiren filtre
imkanı sağlar.
• Klip göstergeleri
C|24 aynı zamvea Pro Tools kayıt, monitörleme • Phantom güç (2 gruplu 8 kanal içinde)
ve stüdyo iletişimi için ideal analog ses
• Aşağıdaki özelliklere sahip 8x2 submikser:
özelliklerini sunar.
• Bağımsız kazanç kontrollü 8 giriş
• Ana ses denetimli stereo miks çıkışı
C|24 Özellikleri • C|24 Monitör bölümüne anahtarlanabilir çıkış
Kontrol Özellikleri • Aşağıdaki özelliklere sahip 6 kanallı monitör
• Her biri aşağıdaki kumveaları içeren 24 bölümü:
kanal şeridi: • 2 (Ana ve Alternatif) Surround giriş kaynağı
• Dokunmatik motorlu sönümleyici • 2 Harici Stereo giriş kaynağı
• Çok fonksiyonlu döner enkoder ve
• Seçme anahtarlı ve seviye kontrollü Ana (5.1,
anahtar LCRS, veya Stereo) ve Alternatif (Stereo)
• Otomasyon Mod seçici
monitör çıkışları
• Atanmış EQ ve Dinamik anahtarları
• 2 kanal Cue çıkışı
• Atanmış Ekle (Insert), Gönder (Send)
anah. • Seviye kontrol ve cue monitörleme özelliklerine
sahip kulaklık çıkışı
• Atanmış Giriş (Input) ve Kayıt Etkinleş-
tirme (Rec Enable) anahtarları • Seviye kontrollü, harici kaynaklı veya dahili
Gerikonuşma
• Solo Kanal ve Mute anahtarları
• Kanal Seçme anahtarı • Harici girişli, seviye kontrollü Geridinleme
• Çift sıralı çok fonksiyonlu ekran
• Global Otomasyon Modu ve
Etkinleştirme Kumve.
• Taşıma ve Gezinim kumveaları
• Düzenleme ve Fonksiyo kumvea.
• Pro Tools penceresi ve Global kontrol
anahtarları

3


Sistem Gereksinimleri Çalıştırma Gereksinimleri
C|24 şu sistem bileşenlerini gerektirmektedir:
Sıcaklık ve Havalandırma
• Digidesign onaylı bir Pro Tools sistemi
• Sunucu bilgisayar üzerinde mevcut bir C|24 iklimlendirme kontrollü bir ortamda, ısı
ethernet bağlantıları kaynaklarından uzak olacak şekilde, yeterli havalve-
ırma sağlanılarak kurulmalı ve çalıştırılmalıdır.
Tüm sistem gereksinimleri için Digidesign web C|24, 100° F (35°C)’yi aşmayan bir ortam sıcaklığın-
sitesini ziyaret ediniz (www.digidesign.com). da çalıştırılmalıdır.
C|24 arka paneli ortam havasına açık tutulmalıdır.
C|24 arka panelinin ortam havasını almasının
Uyumluluk Bilgisi kısmen veya tamamen engellenmesi, birimin
Digidesign sadece test edip onayladığı donanım arızalanmasına veya garantinizin geçersiz hale
ve yazılım için uyumluluk garantisi verebilir ve gelmesine sebep olabilir.
destek sağlayabilir.

Su ve Nem
Digidesign onaylı bilgisayarların, işletim
C|24 nem veya rutubet kaynaklarından uzakta
sistemlerinin ve üçüncü taraf aygıtların bir listesi
olacak şekilde çalıştırılmalı ve birim içine dökülebi-
için Digidesign web sitesini ziyaret ediniz
lecek sıvılar uzak tutulmalıdır.
(www.digidesign.com).

Temizlik ve Bakım
C|24 üst yüzeyini temizlemeniz gerekiyor ise bir bez
veya kağıt havluyu az miktarda su ile ıslatarak yüzeyi
dikkatlice siliniz. Aşındırıcıları, temizleme solüsyon-
larını veya sprey temizliyicileri kullanmayınız.

4


Mekanik Özellikler

12.5 in 17.3 in
(31.8 cm) (43.9 cm)

2.56 in
(6.5 cm)

3.86 in 25.6 in
(9.8 cm) (65.1 cm)

C|24 yan boyutlar

0.79 in
(2 cm)

0.45 in 7.3 in
(1.16 cm) (18.5 cm)

39.4 in
(100 cm)

C|24 arka boyutlar

5


29.8 in
(75.7 cm)

40.9 in
(104 cm)

C|24 üst boyutlar

6


Ses Bağlantıları
Bağlantı Gereksinimleri
• C|24 üzerindeki mik/hat/DI preamplifikatörler
Güç Bağlantıları ve monitörleme bölümü için analog ses girişleri
C|24 oto güç-seçici bir harici güç kaynağına ve çıkışları, ve dahili submikser için girişler
sahiptir (90-250V, 50-60 Hz) , ve herhangi bir DB-25 konnektörleridir.
ülkedeki AC güç prizine takıldığında otomatik • C|24 üzerindeki DI girişleri için dört alternatif
olarak çalışacaktır. konnektör, monitörleme bölümü için alternatif
Güç kaynağınızın sisteminizdeki tüm bileşenler (stereo) çıkışları ve dahili submikser için çıkışlar
için doğru şekilde derecelendirildiğinden emin 1/4-inç konnektörlerdir.
olunuz. Aşırı gerilim korumalı bir güç kaynağı Ses bağlantıları hakkında daha fazla bilgi için Ek
(dahil edilmemiştir) şiddetle tavsiye edilir. A, ‘’C|24 Konnektör Pin Çıkışları.’’na bakınız.

C|24 Monitörleme için Ses Kabloları
Ethernet Bağlantıları
Digidesign, Digidesign arayüzlerinin ve harici
C|24, Pro Tools ile Ethernet kullanarak iletişim kaynakların C|24’e bağlanması için bir dizi
sağlamaktadır. DigiSnake kablolama seçeneği sunmaktadır.
• C|24, bilgisayarınız ile kullveığınız tek Ethernet DigiSnake ses kabloları hakkında daha fazla bilgi
aygıtı ise, onu bilgisayarınız üzerindeki Ethernet için Digidesign web sitesini ziyaret ediniz
bağlantı noktasına doğrudan bağlayabilirsiniz. (www.digidesign.com).
• Eğer C|24’ten başka Ethernet aygıtları da
kullanıyorsanız (Yerel Alan Ağı LAN’a yapılan bir Digidesign’a Kayıt
bağlantı gibi), bir Ethernet hub (dahil edilmemiş-
tir) gerekmektedir. Ekteki Digidesign Kayıt Bilgi Kartını gözden
geçiriniz ve satın aldığınız ürünün kaydını
çevrimiçi olarak hızlı bir şekilde yapmak için
talimatları yerine getiriniz. Ücretsiz teknik destek
hakkına sahip olabilmenizin ve gelecekteki
güncelleme tekliﬂerinden faydalanabilmenizin tek
yolu satın almış olduğunuz ürünün kaydını
yaptırmaktır. Bu, yeni kullanıcı olarak atabileceği-
niz en önemli adımlardan birisidir.

7


Bu Kılavuz Hakkında www.digidesign.com Hakkında
Bu kılavuz C|24 kurulumunu, bağlantıların nasıl Digidesign web sitesi (www.digidesign.com) Pro
yapılacağını, ve Pro Tools özellik ve komutlarına Tools sisteminizden en iyiyi alabilmek adına en iyi
erişimde onu nasıl kullanacağınızı açıklamaktadır. bilgi kaynağınızdır. Aşağıdakiler mevcut hizmet ve
özelliklerden yalnızca birkaçıdır.
Pro Tools yazılımı hakkında tam bilgi için, Pro
Tools sisteminizle birlikte gelen kılavuzlara Kayıt Satın aldığınız ürünün kaydını çevrimiçi
başvurunuz. yaptırın. Talimatlar için ekteki Digidesign Kayıt
Bilgisi Kartına bakınız.
Bu Kılavuzda Kullanılan Kurallar
Digidesign kılavuzları, menü seçimleri ve tuş
Destek Digidesign Teknik Destek veya Müşteri
Hizmetleri ile iletişime geçin; yazılım güncellemele-
komutlarını belirtmek için aşağıdaki kuralları
rini ve en son çevrimiçi kılavuzları indirin; sistem
kullanmaktadır:
gereksinimleri için Uyumlukuk dokümanlarına göz
:
atın; çevrimiçi olarak Answerbase’i araştırın;
Kural Eylem Digidesign Kullanıcı Konferansı ile dünya çapındaki
Pro Tools topluluğuna katılın.
File > Save Dosya menüsünden Save’i
seçiniz Eğitim Lisanslı bir Pro Tools Operatörü veya
Uzmanı olun; mevcut çevrimiçi kurslarla kendi
Control+N Ctrl tuşuna basılı tutarak
kendinize çalışın veya Pro Tools Eğitim
N tuşuna basınız
Merkezi’ndeki bir sınıfta nasıl eğitim görebileceğini-
Control-click Ctrl tuşuna basılı tutarak zi öğrenin.
fareyi tıklayınız
Ürünler ve Geliştiriciler Digidesign ürünleri
Right-click Sağ fare tuşunu tıklayınız. hakkında bilgi edinin; demo yazılım indirin;
Geliştirme Ortaklarımız, eklentileri ve uygulamaları
hakkında bilgi sahibi olun.
Aşağıdaki semboller önemli bilgileri vurgulamak
için kullanılmaktadır: Haberler ve Etkinlikler En son haberleri
Digidesign’dan alın; bir Pro Tools demosu için
Kullanıcı Tüyoları sisteminizden en iyiyi kaydolun.
alabilmek için yardımcı tavsiyelerdir. Digidesign’a ait bu ve diğer kaynaklar hakkında
daha fazla bilgi için Digidesign web sitesini ziyaret
Önemli Uyarılar verilerinizi veya sisteminizin ediniz (www.digidesign.com).
performansını etkileyebilecek bilgileri içerir.

Kısayollar size yardımcı klavyesi veya fare
kısayollarını gösterir.

Çapraz Referanslar bu kılavuzdaki veya diğer
Digidesign kılavuzlarındaki ilgili kısımlara
işaret eder.

8


Bölüm 2: C|24’e Genel Bakış

C|24 Üst Panel

Mik/hat/DI Preamp kontrolleri Hat Submikseri

Gösterge
Köprüsü

Oto. Etkin.
Anahtarlar Monitör
bölümü

Kanal Çubuğu
LCD ekranlar
Muhtelif
Döner Enkoderler kontroller

Oto. Yazma
Anahtarları
Taşıma ve
Oto Mod Gezinme
Anahtarları Kontrolleri
Değiştirici
Anahtarlar

Sönümleyici bölümü

Figure 1. C|24 top panel

9


Gösterge Köprüsü Taşıma ve Gezinme Kontrolleri
Gösterge köprüsünde 6 kanallı bir çıkış göstergesi, C|24, bir dizi ses denetim fonksiyonuna ve çoklu
24 çift kanal göstergesi, bir Pro Tools Ana Sayaç playback ve kayıt modları için atanmış anahtarlara
ekranı, ve dahili bir gerikonuşma mikrofonu tek tuşla erişim sağlayan Pro Tools taşıma
bulunmaktadır. fonksiyonlarının tam kontrolünü vermektedir.
Dairesel/doğrusal hareketli (Scrub/Shuttle) teker
Mik/hat/DI Preamp Kontrolleri ve gezinme kadranı Pro Tools’ta rahatça gezinme-
C|24, phantom güç özelliğine ve anahtarlanabilir nize olanak verir.
bir yüksek geçiren filtreye sahip 16 adet analog
Mik/Hat preamplifikatörü içermektedir. 4 kanal, Kanal Çubuğu
DB-25 girişlerini geçersiz kılan boşta 1/4-inch giriş Kanal çubuğu girişleri, çıkışları, eklemeleri,
konnektörlerine sahiptir. gönderileri, Pan kontrollerini, eklenti parametrele-
rini, Digidesign ön ayarlarını ve C|24 ayarlarını
Hat Submikseri izlemede, atamada ve düzenlemede etkin kontrol
C|24 aynı zamvea analog stüdyo ekipmanını olanağı sağlar.
stüdyonuza dahil etmekte kullanabileceğiniz, 8
stereo girişine ve bir stereo çıkışına sahip analog LCD Ekranlar
bir hat submikseri içermektedir. Submikserin Üç çok amaçlı 55x2 LCD ekran bir dizi parça
harici çıkışı bir Pro Tools ses arayüzüne yönlendi- bilgisine, Kanal Çubuğu fonksiyonlarına, Soft Key
rilebilir. Hat submikseri çıkışı aynı zamvea dahili komutlarına ve C|24 ayarlarına erişim sağlar.
olarak Monitörleme bölümüne de yönlendirilebilir.
Döner Enkoderler
Monitör Bölümü Yirmi dört çok amaçlı döner enkoder, ses ve pan
Kontrol Odasısı Monitör bölümü, Ana ve değerlerini izlemenizi ve kontrol etmenizi, eklenti
Alternatif (her ikisi de 5.1 Surround’a kadar parametrelerini düzenlemenizi ve atamalar
destekleyen) iki adet seçilebilir giriş kaynağı; ve yapmanızı sağlar.
Ana (5.1, LCSR veya stereo monitörleme modları-
nı destekleyen) ve Alternatif (yalnızca stereo Otomasyon Kontrolleri
monitörlemeyi destekleyen) iki adet seçilebilir C|24, ayrı kanalların otomasyon modlarının ayarı,
çıkış sağlamaktadır. Aynı zamvea stüdyo iletişimini otomasyon tiplerinin etkinleştirilmesi ve askıya
kolaylaştırmak için Cue miks çıkışı, Stüdyo LS alınması ve global otomasyon modunun ayarı için
çıkışı, ve tam Gerikonuşma ve Geridinleme atanmış kontroller içermektedir.
kabiliyeti sağlamaktadır.
Sönümleyici Kısmı
Muhtelif Kontroller Yirmi-dört adet dokunmatik motorlu sönümleyici,
C|24, Pro Tools Düzenleme (Edit) modlarına, parça sesinin kesin kontrolüne ve otomasyonuna
Düzenleme araçlarına, MIDI komut ve işlemlerine, olanak sağlamaktadır. Çevirme (Hızlı çevirme)
Pro Tools pencerelerine, Gruplara, Hafıza modu, sönümleyicilerden ilave Pro Tools paramet-
Konumlarına, Pencere Konfigürasyonlarına, ve relerini kontrol etme olanağı verir.
birden çok parça üzerinde işlem yapmanıza izin
veren bir dizi güçlü global kontrole tek tuşla erişim
sağlamaktadır.

10


C|24 Arka Panel

Submikser kısmı Preamps 9-16 kısmı Preamps 1-8 kısmı

Dinleme Mik. Ayak Pedalı Güç Kaynağı
Konnektörü konnektörleri konnektörü
Monitör kısmı
Harici Konuşma Ethernet
Mik.Konnektörü konnektörü

Resim 2. C|24 arka panel

Submikser Kısmı Dinleme Mik. Ve Harici Gerikonuşma
İki DB-25 dişi konektör 16 kanal (8 stereo girişi) Mik. Konnektörleri
bağlantılarını sağlamaktadır. Stereo çıkış 1/4-inç İki adet XLR mikrofon konnektörü, bir Geridinle-
TRS konektörlerinde mevcuttur. me mikrofon ve opsiyonel bir harici Gerikonuşma
mikrofon bağlantılarına izin vermektedir.
Preamp Kısımları
8-kanallı preamp kısımlarının her biri, birbirinden Ayak Pedalı Konnektörleri
ayrı, anahtarlanabilir Mik ve Hat girişleri sağlayan İki adet 1/4-inç TRS ayak pedalı konnektörü Pro
iki DB-25 dişi konnektöre ilave olarak iki alternatif Tools kayıt punch giriş/çıkışı, Pro Tools taşıma
1/4-inç TRS konnektörü bulundurmaktadır. Her başlatma/durdurma, veya C|24 gerikonuşma
kısımda bulunan üçüncü bir DB-25 konnektörü açık/kapalı kontrolleri için bağımsız olarak
preamp çıkışları sağlamaktadır. atanabilir.

Monitör Kısmı Ethernet Konnektörü
Beş adet dişi DB-25 konnektörü, iki altı-kanal C|24, Pro Tools ile Ethernet kullanarak iletişim
girişin, iki stereo girişin, ve bir çift cue girişinin sağlar. Bu bağlantı standart bir RJ45 konnektörü
bağlantılarına izin verir. Çıkışlar, bir altı-kanal Ana kullanır.
çıkışı, stereo Alternatif Çıkışı (aynı zamvea 1/4-inç
TRS konnektörleri üzerinde de mevcut), stereo LS Güç Kaynağı Konnektörü
ve Cue çıkışlarını, ve bir Gerikonuşma Slate C|24, bu bağlantı noktasına bağlanan bir adanmış
çıkışını içerir. harici güç kaynağı ile gelmektedir.

11


12


Kısım II: Kurulum

13


14


Bölüm 3: C|24 Kurulumu ve
Yapılandırılması

C|24 Kurulumu C|24’ün Bilgisayara
C|24 düz bir masa üzerine oturtulabilir ya da bir Bağlanması
konsol veya kasa içerisine monte edilebilir. C|24, Pro Tools ile Ethernet kullanarak iletişim
sağlamaktadır. Bu bağlantı standart bir RJ45
C|24’ü nereye kurarsanız kurun, birim arkasındaki konnektörü kullanır.
hava deliklerine giden hava sirkülasyonunu engel-
• C|24'ü doğrudan bilgisayarınıza bağlıyorsanız,
lememeye özen gösteriniz.
bir crossover Ethernet kablosu (C|24 ile bir tane
gelmektedir) kullanın.
• C|24’ü bir Etnernet hub veya ağına bağlıyorsa-
C|24’e Gücün Bağlanması nız standart bir Ethernet kablosu kullanın. (dahil
C|24, IEC standardında bir AC prizi bulunduran edilmemiştir).
bir adanmış harici güç kaynağı ile gelmektedir. Bu
konnektör standart bir AC güç kablosunu kabul C|24 bilgisayarınıza bağlanacak tek
etmektedir. Ethernet aygıtı ise:
C|24’e güç bağlamak için: 1 Birlikte gelen çapraz bağlı Ethernet kablosunun
1 Harici güç kaynağını C|24 arka panelindeki "To bir ucunu C|24 arka panelindeki Ethernet portuna
Ext PSU" (Harici PSU’ya) işaretli konnektöre takın.
bağlayın. Harici güç kaynağını C|24’ün arka 2 Çapraz bağlı Ethernet kablosunun diğer ucunu
panelinde “To Ext Psu” olarak işaretlenmiş bilgisayar üzerinde uygun bir Ethernet portuna
konektöre bağlayın. Bağlantıyı emniyete almadan takın.
önce konnektörün doğru şekilde yönlendirildiğin-
den emin olun.
2 Birlikte gelen AC güç kablosunu harici güç
kaynağına bağlayın.
3 AC güç kablosunun diğer ucunu bir güç
kaynağına bağlayın.

15


C|24 haricinde Ethernet aygıtınız varsa: Sisteminizi şu işlem sırası ile kapatınız:
1 Standart bir Ethernet kablosunun (dahil 1 Monitör amfilerini veya kendinden güçlendirilmiş
edilmemiştir) bir ucunu C|24 arka paneli üzerinde- hoparlörleri kapatın.
ki Ethernet portuna takın. 2 Tüm Pro Tools ses arayüzlerini kapatın.
2 Ethernet kablosunun diğer ucunu güç verilmiş 3 Bilgisayarı kapatın.
bir Ethernet hub’a (LAN bağlantıları için işaretlen-
4 MIDI ekipmanı kullanıyorsanız, MIDI arayüzleri-
miş herhangi bir port kullanmayın) takın.
ni ve diğer MIDI aygıtlarını kapatın.
3 Ethernet hub’ı bilgisayar üzerindeki uygun
5 C|24’ü kapatın.
Ethernet portuna takın.
6 Harici sabit sürücüleri kapatın.

Bir Pro Tools Sisteminin
Çalıştırılması ve Kapatılması C|24’ün Yapılandırılması
Pro Tools yazılımı kurulduğunda tüm C|24
Your C|24-tabanlı Pro Tools sisteminiz, belirli yazılımı da dahil edilmektedir. Pro Tools yükleyi-
bir işlem sırasıyla açılıp kapatılmalıdır. cisi, C|24 Kişilik dosyasını Pro Tools klasöründeki
Sisteminizi şu işlem sırası ile açınız: Denetleyiciler klasörüne yerleştirir.

1 Önce harici sabit sürücüleri açın. 10 ila 15 Pro Tools yazılımının kurulumu veya güncellen-
saniye hızlanmalarını bekleyin. mesine ilişkin talimatlar için sisteminizle birlikte
gelen İlk Başlangıç Kılavuzu’ na bakınız.
2 C|24’ü açın

3 MIDI ekipmanı ile çalışmayı planlıyorsanız, Sistem Donanım Yazılımının
MIDI arayüzlerini ve diğer MIDI aygıtlarını (Firmware) Güncellenmesi
açın.
Pro Tools yazılımının her sürümü en son C|24
4 Tüm Pro Tools ses arayüzlerini açın. firmware’ini içermektedir. Pro Tools Çevre
5 Bilgisayarı açın.
Birimleri iletişim penceresinde bir C|24 birimini
bildirdiğinizde Pro Tools size, mevcut ise bir
6 Monitör amfilerini ve kendinden güçlendiril- firmware güncellemesi isteminde bulunur.
miş hoparlörleri açın.
Eğer firmware güncellemesi için bir istem
alırsanız, en son C|24 firmware’ini yüklemek için
ekrveaki talimatları izleyiniz.

16


C|24 ve Pro Tools Arasında C|24’ün İsimlendirilmesi
İletişimin Kurulması Bir C|24 birimine isim vererek diğer Ethernet
C|24 ve Pro Tools arasındaki iletişim, birimin denetleyiciler ile paylaşılan bir ağda kolaylıkla
Pro Tools içinde bildirimi ile yapılveırılır tanımlanmasını sağlayabilirsiniz. C|24’ü Pro
Tools’tan veya doğrudan birimden Servis Modu
C|24’ün Pro Tools içerisinde bildirimi için:
(Utility Modu) içerisinde isimlendirebilirsiniz.

1 Setup > Peripherals i seçin ve Ethernet C|24’ü Pro Tools İçinde İsimlendirme:
Kontrollers’e tıklayın
1 Setup > Peripherals ’i seçin ve Ethernet
Kontrollers’e tıklayın
2 Name Units’e tıklayın. Bildirilmiş tüm
denetleyiciler Ethernet Denetleyici Birimler
penceresinde görünecektir.

Çevre Birimleri İletişim Penceresinde Denetleyiciler sayfası

2 Etkinleştirme (etkinleştir)’i seçin. Pro Tools
sisteme bağlı herhangi bir Ethernet denetleyicisi
için Ethernet bağlantılarını tarar.
3 Denetleyici #1 için açılır menüden C|24’ü C|24 İsimlendirilmesi
seçin.
3 C|24 için belirlenen isimi girin ve OK’e basın.
Eğer bir ağa bağlı iseniz, ağ üzerinde mevcut
olan tüm Ethernet denetleyicileri açılır menüde 4 C|24’ün birimden isimlendirilmesi üzerine
aşağıdaki şekilde ekrana gelecektir: bilgi için sayfa 118’deki ‘’Birim İsmi’’ ne bakın.
• Kalın metin bağlı bir birimi belirtir.
• İtalik metin çevrimdışı veya bağlantıları
kesilmiş bir birimi belirtir.
• Soluk metin seçili birimin başka bir Pro
Tools sistemi tarafından kullanımda olduğunu
belirtir.
4 Çevre Birimleri iletişim penceresini kapatmak
için OK’e basınız.
İletişim kurulduğunda, Pro Tools C|24 üzerinde
odaklanılan parçaları belirten renkli çizgileri
ekrvea gösterir.

17


C|24 ile İlave Kontrol Yüzeylerinin Oto Talkback
Kullanılması Pro Tools Taşıma durdurulduğunda otomatik
Bir C|24, Pro Tools içinde bildirildiğinde, ilave olarak Talkback ve Dinleme mikrofonlarını açan
kontrol yüzeylerinin kullanımı aşağıdaki kısıtlama- Oto Talkback'i etkin hale getirebilirsiniz. Sayfa
lara tabidir: 120’de ‘’Oto Talkback'e bakınız.

• Bir MIDI-tabanlı kontrol yüzeyini (bir Digide-
Mik Ön Klip Tutma Süresi
sign Komut|8 gibi) veya başka bir MIDI-tabanlı
denetleyiciyi (Digidesign Surround Panner Option C|24’e bütünleşik mic/line/DI preamfileri için Klip
gibi) bir C|24 gibi aynı vea kullanabilirsiniz. Bir Tutma süresini ayarlayabilirsiniz.
MIDI kontrol yüzeyi ilk 8 kanalı C|24 üzerine
aynalayacaktır. Ayak Pedalı Fonksiyonu

• Ethernet-tabanlı başka bir kontrol yüzeyini C|24 üzerindeki iki ayak pedalı konnektörü için
(ICON worksurface, Kontrol|24, veya ProKontrol işlevi ve polariteyi ayarlayabilirsiniz.
gibi) bir C|24 gibi aynı vea kullanamazsınız. Sayfa 117’de ‘’Ayak-pedalı İşlev ve Polarite’’ ye
• Aynı sükırmızıe birden fazla C|24’ü bir Pro bakınız.
Toolssistemi üzerinde bildiremezsiniz.
Konsol Tercihleri
C|24 ekran ve kontrol davranımlarını ve Pro Tools
C|24 Tercihlerinin ile nasıl etkileşeceklerini ayarlayabilirsiniz. Sayfa
47’de ‘’Konsol Tercihleri’’ ne bakınız.
Ayarlanması
C|24 için aşağıdaki kullanım tercihleri Pro Tools
üzerinden değil birim üzerinden ayarlanmaktadır.

Harici Talkback Mikrofonu
C|24 Gösterge köprüsündeki dahili talkback
mikrofonu yerine harici bir gerikonuşma
mikrofonu kullanmayı seçebilirsiniz. Sayfa 116’da
‘’Harici Talkback Mikrofonu’’na bakınız.

Talkback Mandallama
Talkback anahtarına çift basarak Talkback'i
mveallı konuma getirebilirsiniz. Sayfa 116’da
‘’Talkback Mandallama’’ ya bakınız.

18


Bölüm 4: Ses Bağlantıları

C|24, stüdyonuzdaki Pro Tools ve diğer ses
ekipmanlarına olan ve bunlardan gelen sesi
Mik./Hat/DI Preampleri
yönlendirmek amacıyla çok yönlü analog ses C|24, kayıt amaçlı olarak giriş sinyallerinin bir Pro
özellikleri sunar. Tools ses arayüzüne yönlendirilmesinde kullanıl-
Mik/hat/DI preamfileri, dahili Hat Submikse- mak üzere 16 adet Mik/hat/DI preamfi sağlamakta-
ri, ve Monitör kısmı Pro Tools’tan bağımsız dır. Mik/hat/DI giriş ve çıkışları C|24 arka
çalışır ve C|24’ün çalışır durumda olduğu her panelinde 6 adet DB-25 konnektöründe görünmek-
an kullanılabilir. tedir.

Dahili Mik/hat/DI preamfileri için ses Mik/hat/DI preamfileri Pro Tools’tan bağımsız
konnektörleri, Submikser, ve Monitör kısmına olarak çalışır ve C|24 çalışır konumda olduğu
C|24 arka paneli üzerinden erişilebilir. sürece kullanılabilir.

Bu bölüm C|24’e olan mevcut bağlantıların bir Mik./Hat/DI Preamp Girişleri
özetini sunmaktadır. Ayrıntılı pin-çıkış
Mik/Hat Girişleri, C|24 Mik/hat/DI preamfi
tabloları için, Ek A’daki ‘’C|24 Konnektör Pin
girişleri arka panelde 2 grup halinde 8 dengeli giriş
Çıkışların’’na bakınız. Örnek stüdyo bağlantı-
(1-8, 9-16) olarak görülür. Her giriş grubu, mik
ları için Bölüm 5’te ‘’Stüdyonuzun Bağlanma-
düzey ve hat düzey girişleri için aşağıdaki gibi
sı’’ na bakınız.
etiketlenmiş birbirinden ayrı DB-25 dişi konnnek-
törlere sahiptir:
• Mik In 1-8
• Hat/DI In 1-8
• Mik In 9-16
• Hat/DI In 9-16
Giriş kaynağı (Mik veya Hat), C|24 üst panelinde
bulunan Mik/hat/DI preamfi kontrolleri kullanıla-
rak her kanal için ayrı olarak seçilebilir.

19


Alternatif 1/4-inç konnektörler 1, 2, 9, ve Hat girişi 1-8
10 C|24 giriş kanalları, ayrıca arka panelde Kanal Sinyal
aşağıdaki gibi etiketlenmiş dengeli TRS konnek-
törlerine sahiptir: 1 Hat girişi 1

• DI 1 2 Hat girişi 2
• DI 2
3 Hat girişi 3
• DI 9
• DI 1 0 4 Hat girişi 4

Bir kaynak bir DI Inne (1, 2, 9, or 10) takıldığın- 5 Hat girişi 5
da, ona karşılık gelen Mik/Hat girişi (1, 2, 9, or
6 Hat girişi 6
10) uygun duruma gelir.
Mik/ine/DI preamp girişleri aşağıdaki tablolarda 7 Hat girişi 7
gösterilmiştir: 8 Hat girişi 8

Mik In 1-8
DI In 1-2 (Mik/Hat girişi 1-2’i geçer)
Kanal Sinyal
Kanal Sinyal
1 Mikrofon girişi 1
1 Hat girişi 1
2 Hat girişi 2

4 Mikrofon girişi 4 Mikrofon girişi 9-16

5 Mikrofon girişi 5 Kanal Sinyal






20


Hat girişi 9-16 Hat çıkışları
Kanal Sinyal Hat çıkışı1-8
1 Hat girişi 9 Kanal Sinyal

2 Hat girişi 10 1 Hat çıkışı 1







8 Hat çıkışı 8
DI In 9-10 (Mik/Hat girişi 9-10’u geçersiz kılar)
Kanal Sinyal Hat çıkışı 9-16
1 Hat girişi 9 Kanal Sinyal


2 Hat çıkışı 10

Mik./Hat/DI Preamp Çıkışları
C|24 Mik/hat/DI preamp çıkışları arka panelde 4 Hat çıkışı 12
iki grup halinde 8 hat-düzey out (1-8, 9-16) 5 Hat çıkışı 13
olarak görünür. Her grup çıkış aşağıdaki şekilde
etiketlenmiş bir DB-25 konnektörü bulundur- 6 Hat çıkışı 14
maktadır:
• Hat çıkışı 1- 8
• Hat çıkışı 9-16 8 Hat çıkışı 16

Mik/hat/DI preamp çıkışları aşağıdaki tablolarda
gösterilmiştir:

21

Submix girişi 5-8
Hat Submikseri (Line Submikser)
C|24, enstrüman girişlerini, aux dönüşlerini Kanal Sinyal
veya stereoya olan diğer dış kaynakları 1 Submikser girişi 5 (sol)
mikslemede kullanılabilecek bir 8X2 hat
2 Submikser girişi 5 (sağ)
submikseri sağlamaktadır.
Hat Submikserinin çıkışı kayıt amaçlı 3 Submikser girişi 6 (sol)
olarak Pro Tools ses arayüzü girişlerine 4 Submikser girişi 6 (sağ)
bağlanabilir, veya C|24 Monitör kısmından
monitörlenebilir. 5 Submikser girişi 7 (sol)

Dahili Hat Submikseri Pro Tools’tan 6 Submikser girişi 7 (sağ)
bağımsız olarak çalışır ve C|24’ün çalışır
7 Submikser girişi 8 (sol)
durumda olduğu her an kullanılabilir.
Hat submikseri Girişleri
C|24 Hat submikseri girişleri arka panel Line Submixer Outputs
üzerinde iki grup halinde 4 stereo girişi Stereo Çıkışları C|24 Hat submikseri çıkışları
(1-4, 5-8) olarak görünür. Her stereo girişi arka panel üzerinde bir çift kanal-düzey çıkışı
grubu aşağıdaki gibi etiketlenmiş bir DB-25 (L-R) olarak görünür. Her çıkış aşağıdaki gibi
dişi konnektörü bulundurur: etiketlenmiş bir 1/4-inç dengeli TRS konektörüne
sahiptir:
• Submiks In 1-4 (ST)
• Submiks Out L
• Submiks In 5-8 (ST)
• Submiks Out R
8 submikser girişinin her biri üst panelde Submix çıkışı 1-2
bağımsız bir kazanç ayarına sahiptir.
Kanal Sinyal
Hat submikseri bağlantıları aşağıdaki
tablolarda gösterilmiştir : 1 Submikser çıkışı (sol)

Submiks girişi 1-4 2 Submikser çıkışı (sağ)

Kanal Sinyal
Monitör Bölümüne Stereo Çıkış C|24 Submik-
1 Submikser girişi 1 (sol) ser çıkışları (L-R) aynı zamvea C|24 üst paneli
üzerindeki ‘’To Mon’’ anahtarı kullanılarak C|24
2 Submikser girişi 1 (sağ) Monitör bölümünün Sol ve Sağ kanallarına
yönlendirilebilir. Bu, stüdyo ekipmanınızın Pro
3 Submikser girişi 2 (sol) Tools’u kullanmadığınız zamanlarda monitör-
4 Submikser girişi 2 (sağ) lenmesine olanak verir.
Submikser çıkış düzeyi, üst panel üzerindeki
5 Submikser girişi 3 (sol) Anakayıt düzey kontrolü ile kontrol edilir.

7 Submikser girişi 4 (sol)


22

Pro Tools In (PT 1-6 + Cue 1-2)
Monitör Bölümü Ana Girişler Pro Tools sistemiminizden gelen
C|24 monitör bölümü, dört giriş kaynağı (iki çıkışları Ana Girişlere bağlayınız..
altı-kanal veya 4-kanal surround ve iki stereo), Cue Girişleri Pro Tools sisteminizden gelen cue
iki cue girişi ve iki çıkışa (bir 6-kanal surround çıkışlarını (ses arayüz çıkışlarına yönlendirilmiş
ve bir stereo) kadar olan bağlantılara izin veren Gönderi-tabanlı bir cue miks gibi) Cue girişlerine
sistemi monitörleyen bir altı-kanallı Kontrol bağlayınız.
Odasısıdır.
Monitör bölümü girişleri stüdyonuzdaki Pro
Tools ses arayüzü çıkışlarına ve diğer giriş Pro Tools Girişi (PT 1-6 + Cue 1-2)
kaynaklarına bağlıdır. Monitör bölümü
Çıkışları hoparlörlerinize, cue sisteminize, Kanal Sinyal
kulaklıklarınıza, ve stüdyo Talkback ve 1 Ana Giriş Sol (L)
geridinleme sistemlerinize bağlıdır.
Monitör bölümü Pro Tools’tan bağımsız çalışır 2 Ana Giriş Center (C)
ve C|24’ün çalışır durumda olduğu her an 3 Ana Giriş Sağ (R)
diğer giriş kaynaklarını monitörlemede
kullanılabilir. 4 Ana Giriş Sol Surround (Ls)

5 Ana Giriş Sağ Surround (Rs)
Monitör Bölümü Girişleri
6 Ana Giriş LFE (LFE)
C|24 Monitör bölümü girişleri, arka panel
üzerinde üç adet DB-25 dişi konnektör 7 Cue Girişi Sol
üzerinde aşağıdaki gibi etiketlenmiş şekilde
görünür: 8 Cue Girişi Sağ

• Pro Tools In (PT 1-6 + Cue 1-2)
Surround Girişi (Alt Sur 1-6)
• Surround In (Alt Sur 1-6)
• Ext Stereo In (Ext St 1 + St 2) Dönüşümlü Surround Girişleri Alt Sur
(Dönüşümlü Surround) girişlerine dönüşümlü giriş
Giriş kaynakları ayrı ayrı olarak veya toplu kaynağı bağlayınız (5.1’e kadar surround)
şekilde, C|24 üst paneli üzerindeki Monitör
kaynak anahtarları kullanılarak seçilebilir. Surround Girişi (Alt Sur 1-6)
Monitör bölümü giriş bağlantıları aşağıdaki Kanal Sinyal
tablolarda gösterilmiştir.
1 Ana Giriş Sol (L)

2 Ana Giriş Center (C)

3 Ana Giriş Sağ (R)

4 Ana Giriş Sol Surround (Ls)

5 Ana Giriş Sağ Surround (Rs)

6 Ana Giriş LFE (LFE)

7 Cue Girişi Sol

8 Cue Girişi Sağ

23

Ext Stereo girişi (Ext St 1 + St 2) Kontrol Odası Çıkışı (5.1 Mon Çıkışı L:1 R:3)
Harici Stereo Girişleri Harici stereo kaynak- Ana Çıkışlar Ana çıkışlar birincil stüdyo
larını (DAT ya da CD oynatıcı gibi) Harici Stereo monitörlerinize bağlayın (tablolar 5.1, LCRS ve
Girişlerine bağlayın. Stereo Ana monitör kurulumları için aşağıda
gösterilmiştir)
Ext Stereo Girişi (Ext St 1 + St 2) Dönüşümlü Çıkışlar Dönüşümlü Çıkışları
Kanal Sinyal
ikincil stüdyo monitörleri çiftine bağlayın.
Dönüşümlü Çıkışlar (L-R) arka paneldeki ¼ inç
1 Ext Stereo 1 In (Giriş) Sol dengelenmiş TRS konektörlerinde de mevcuttur,
ve çıkış sinyalini Kontrol Odası Çıkış konnektörü
2 Ext Stereo 1 In(Giriş) Sağ üzerindeki Dönüşümlü Çıkışlara yansıtılırlar.
3 Ext Stereo 2 In Sol Ana Çıkışlar (5.1) ve Dönüşümlü Çıkışlar
4 Ext Stereo 2 In Sağ
Kontrol Odası Çıkışı (5.1 Mon Çıkışı L:1 R:3)
5 (Unused)
Kanal Sinyal
6 (Unused)
1 Ana Çıkış Sol (L)
7 (Unused)
2 Ana Çıkış Center (C)
8 (Unused)
3 Ana Çıkış Sağ (R)

Monitör Bölüm Çıkışları 4 Ana Çıkış Sol Çevre (Ls)
C|24 Monitör bölüm çıkışları, arka panel üzerinde 5 Ana Çıkış Sağ Çevre (Rs)
aşağıda etiketlenen şekilde iki DB-25 dişi
konektörler üzerinde görülebilir: 6 Ana Çıkış LFE (LFE)
• Kontrol Odası Çıkışı (5.1 Mon Out L:1 R:3) 7 Alt (Stereo) Çıkış Sol
• Cue Çıkışları (Cue + SLS + TB)
8 Alt (Stereo) Çıkış Sağ
Monitör bölüm çıkış modu C|24’ün üst panelin-
deki Monitör mod anahtarları kullanılarak 5.1’e,
LCRS’ye ya da Stereo’ya ayarlanabilir.
Monitör bölümü çıkış bağlantıları aşağıdaki
tablolarda gösterilmiştir:

24

Ana Çıkışlar (LCRS) ve Dönüşümlü Çıkışlar Cue Çıkışları (Cue + SLS +TB)
Kontrol Odası Çıkışı (5.1 Mon Çıkışı) Cue Çıkışları Cue Çıkışlarını cue sisteminizin
girişlerine bağlayın
Kanal Sinyal
Stüdyo LS Çıkışları Stüdyo LS Çıkışlarını canlı
1 Ana Çıkış Sol (L) odanızdaki hoperlörlere bağlayın.
Talkback Slate Çıkışı Gerikonuşma Slate Çıkışını
2 Ana Çıkış Merkez (C)
slate bilgisini kaydetmek için geçerli bir Pro
3 Ana Çıkış Sağ (R) Tools girişine bağlayın.

4 Surround Çıkış (S)

5 (Unused) Cue Çıkışı (Cue + SLS + TB)

6 Kanal Sinyal
(Unused)

7 1 Cue Out Sol
Alt (Stereo) Çıkış Sol

8 2 Cue Out Sağ
Alt (Stereo) Çıkış Sağ
3 Stüdyo LS Out Sol
Ana Çıkışlar (Stereo) ve Dönüşümlü Çıkışlar
4 Stüdyo LS Out Sağ
Kontrol Odası Out (5.1 Mon Out)
5 Talkback Slate Out
Kanal Sinyal
6 (Unused)
1 Ana Çıkış Sol (L)
7 (Unused)
2 (Unused)
8 (Unused)
3 Ana Çıkış Sağ (R)

4 (Unused)

5 (Unused)

6 (Unused)

7 Alt (Stereo) Çıkış Sol


Dönüşümlü Çıkışlar (Stereo)

Alt Çıkışlar (1/4-inç TRS konektörlerinin üzerinde Alt Out L-R
Kanal Sinyal

1 Alt (Stereo) Çıkış Sol


25

Dinleme ve Talkback Mikrofonları
C|24 Dinleme Mikrofonu ve isteğe bağlı Harici
Talkback mikrofonu için konektörler sağlar.
Dinleme Mik. Bu XLR konektörü, iki yönlü
bir iletişim için mikrofonu stüdyo ve Kontrol
Odası arasına bağlamanıza izin verir.
Harici Talkback Mik. Bu XLR konektörü,
harici mikrofonu sabit Talkback mikrofonu
yerine kullanmak için bağlamanıza izin verir.
Talkback girişi Utility modunda Talback
tercihlerinden seçilir. Bkz "Harici Talkback
Mikrofonu" sf 116.
Talkback fonksiyonu üzerine daha fazla bilgi
için, bkz " Talkback Anahtarı" sf 59.

Kulaklık Çıkışı
C|24 ünitenin önünde ¼ inçlik TRS konektörlü
bir kulaklık çıkışı sağlar.
Kulaklık kaynağı Kontrol Odası L ve R çıkışları
(1 ve 3 kanalları, pre-sönümleyici) ve Cue
gönderimi (post-sönümleyici) arasında
değiştirilebilir.

26

Bölüm 5: Stüdyonuzu Bağlamak

Stereo Monitörleme için
Bağlantı Örnekleri
Pro Tools’tan 2 kanal girişi kullanarak temel bir
stereo monitörleme sistemi kurabilirsiniz. Bu
giriş C|24’ün Ana Monitör çıkışlarının 1 (Sol) ve
3 (Sağ) kanallarında ya da C|24 Alt Monitör
(Stereo) çıkışlarında monitörlenmiş olabilir.
Başka bir stereo kaynak Dönüşümlü Surround
Girişlerin 1 (Sol) ve 3 (Sağ) kanallarına bağlana-
rak monitörlenmiş olabilir.
Ek stereo kaynaklar Harici Stereo 1 ve 2 Giriş-
lerine bağlanmaları suretiyle monitörlenebilir.
Ayrıca Pro Tools’tan ayrı bir cue send’i bağlaya-
bilir, ve C|24 cue sistem çıkışlarına yönlendirebi-
lirsiniz.
Aşağıdaki tablolar ve diyagramlar stereo
monitörleme için bağlantı örnekleri göstermek-
tedir.

27

Sistem Girişlerini Monitörleme Sistem Çıkışlarını Monitörleme
Ana Girişler ve Cue Girişleri Ana Çıkışlar (Stereo) ve Dönüşümlü Çıkışlar

Pro Tools Girişi (PT 1-6 + Cue 1-2) Kontrol Odası Çıkışı (5.1 Mon Çıkışı L:1 R:3)
Kanal Sinyal Kanal Sinyal

1 Ana Giriş Sol (L) from Pro Tools Çıkışı 1 1 Ana Çıkış Sol (L) to Ana hoperlör L

2 bağlantı yok 2 Bağlantı yok

3 Ana Giriş Sağ (R) from Pro Tools Çıkışı 2 3 Ana Çıkış Sağ (R) to Ana hoperlör R

4 Bağlantı yok 4 Bağlantı yok



7 Cue Giriş Sol from Pro Tools Cue Çıkışı 1 7 Alt (Stereo) Çıkış Sol to Alt hoperlör L

8 Cue Giriş Sağ from Pro Tools Cue Çıkışı 2 8 Alt (Stereo) Çıkış Sağ to Alt hoperlör R

Dönüşümlü Girişler Alt Çıkışlar (Alt Çıkış L-R on 1/4-inch TRS konektörler)
Surround Girişi(Alt Sur 1-6)
Kanal Sinyal
Kanal Sinyal
1 Alt hoperlör L’ye Alt (Stereo) Çıkış Sol
1 Alt Giriş Sol (L)
2 Alt hoperlör R’ye Alt (Stereo) Çıkış Sağ
2 Bağlantı yok
Cue Çıkışları
3 Alt Giriş Sağ (R)
Cue Çıkışları (Cue + SLS + TB)
4 Bağlantı yok
Kanal Sinyal
5 Bağlantı yok
1 Cue Sistemine Cue Çıkışı Sol
6 Bağlantı yok
2 Cue Sistemine Cue Çıkışı Sağ
Harici Stereo Girişleri

Ext Stereo In (Ext St 1 + St 2)
Kanal Sinyal

1 CD oynatıcıdan Ext Stereo 1 In (Giriş) Sol

2 CD oynatıcı Ext Stereo 1 In (Giriş) Sağ

3 DAT deck’ten (üst kısım) Ext Stereo 2 In Sol

4 DAT deck’ten (üst kısım) Ext Stereo 2 In Sağ

28


Stereo Stüdyo Bağlantıları
(Örnek Kurulum)

003
Rack

Pro Tools Pro Tools’a
Stereo Çıkışı 1-2 Preamp Hat Çıkışı
Cue Çıkışı 1-2 CD player
veya DAT deck

Submikser
Çıkışı

Ext Stereo girişi Hat Submikser girişi Mik. girişi Hat girişi DI

C|24

Pro Tools girişi

Monitör Alt çıkışı

Cue çıkışı
Kulaklık çıkışı

Monitör Dönüşümlü hoperlörler
Ana çıkış
Ch 1,3

Cue sistem

Ana hoperlörler

L R

Stereo monitörlü örnek stüdyo kurulumu

29


Surround Monitörleme için
Bağlantı Örnekleri
Pro Tools’tan 6’ya kadar kanal girişi kullanarak
bir surround (çevre) monitörleme sistemi
kurabilirsiniz.
5.1, LCRS, ya da Stereo girişler C|24 Ana
Monitör çıkışlarında monitörlenebilir. Stereo
giriş
Ayrıca C|24 Alt Monitör (Stereo) çıkışlarında
monitörlenebilir.
Ek bir surround kaynak Dönüşümlü Surround
Girişlere bağlanmak suretiyle monitörlenebilir.
Harici stereo kaynaklar Harici Stereo 1 ve 2
Girişlerine bağlanarak monitörlenebilir.
Ayrıca Pro Tools’tan, ayrı bir cue gönderimi
bağlayabilir, ve onu C|24 cue sistem çıkışlarına
yönendirebilirsiniz.
Aşağıdaki tablo ve diyagramlar surround
monitörleme için bağlantı örneklerini göster-
mektedir.

30


Monitörleme Sistem Girişleri Monitörleme Sistem Çıkışları
Monitör Girişleri ve Cue Girişleri Ana Çıkışlar (5.1) ve Dönüşümlü çıkışlar
Pro Tools Girişi (PT 1-6 + Cue 1-2) Kontrol Odası Çıkışı (5.1 Mon Çıkışı L:1 R:3)
Kanal Sinyal Kanal Sinyal

1 Pro Tools Çıkışı 1’den Ana Giriş Sol (L) 1 Sol hoparlöre Ana Çıkış Sol (L)

2 Pro Tools Çıkışı 2’den Ana Giriş Center (C) 2 Merkez hoparlöre Ana Çıkış Merkez (C)

3 Pro Tools Çıkışı 3’ten Ana Giriş Sağ (R) 3 Sağ Hoparlöre Ana Çıkış Sağ (R)

4 Pro Tools Çıkışı 4’ten Ana Giriş L Surr (Ls) 4 Sol Çevre (Surround) Hoparlöre Ana Çıkış
Sol Surround (Ls)
5 Pro Tools Çıkışı 5’ten Ana Giriş R Surr (Rs)
5 Sağ Çevre (Surround) Hoparlöre Ana Çıkış
6 Pro Tools Çıkışı 6’dan Ana Giriş LFE (LFE) Sağ Surround (Rs)

7 Pro Tools Cue Çıkışı 1’den Cue Giriş Sol 6 Subwoofer’a Ana Çıkış LFE (LFE)

8 Pro Tools Cue Çıkışı 2’den Cue Giriş Sağ 7 Alt Hoparlör L’ye Alt (Stereo) Çıkış Sol

8 Alt Hoparlör R’ye Alt (Stereo) Çıkış Sağ
Dönüşümlü Surround Girişleri
Surround In (Alt Sur 1-6) Ana çıkışlar (LCRS) ve Dönüşümlü çıkışlar
Kanal Sinyal Kontrol Odası Çıkışı (5.1 Mon Çıkışı L:1 R:3)
1 Alt Giriş Sol (L) from DVD oynatıcı Kanal Sinyal

2 Alt Giriş Center (C) from DVD oynatıcı 1 Sol hoperlör’e Ana Çıkış Sol (L)

3 Alt Giriş Sağ (R) from DVD oynatıcı 2 Merkez Hoparlöre Ana Çıkış Merkez (C)

4 Alt Giriş Sol Surround (Ls) from DVD oynatıcı 3 Sağ Hoparlöre Ana Çıkış Sağ (R)

5 Alt Giriş Sağ Surround (Rs) from DVD oynatıcı 4 Surround Hoparlöre Ana Çıkış Sol Çevre (Ls)
(veya split to 2 Surround hoperlörler)
6 Alt Giriş LFE (LFE) from DVD oynatıcı
5 Bağlantı yok

Harici Stereo Girişleri 6 Bağlantı yok

Ext Stereo In (Ext St 1 + St 2) 7 Alt hoperlör L’ye Alt (Stereo) Çıkış Sol

Kanal Sinyal 8 Alt hoperlör R’ye Alt (Stereo) Çıkış Sağ

1 Ext Stereo 1 In Sol from CD oynatıcı
Dönüşümlü çıkışlar (Stereo)
2 Ext Stereo 1 In Sağ from CD oynatıcı Alt Çıkışlar (Alt Çıkışı L-R on 1/4-inch TRS konektörler)
3 Ext Stereo 2 In Sol from DAT deck Kanal Sinyal

4 Ext Stereo 2 In Sağ from DAT deck 1 Alt hoperlör L ‘ye Alt (Stereo) Çıkış Sol

2 Alt hoparlör R’ye Alt (Stereo) Çıkış Sağ

31


Avid C24 manuel tr

Recommended

Recommended

More Related Content

Viewers also liked

Viewers also liked (16)

Similar to Avid C24 manuel tr

Similar to Avid C24 manuel tr (15)

More from Radikal Ltd.

More from Radikal Ltd. (20)

Avid C24 manuel tr
