Comunicar ondas1 Presentation Transcript

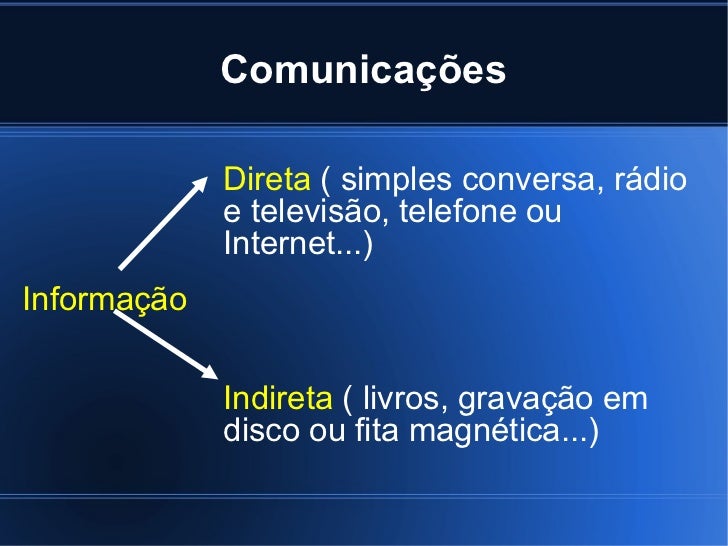

  • 1. Comunicações Direta ( simples conversa, rádio e televisão, telefone ou Internet...) Informação Indireta ( livros, gravação em disco ou fita magnética...)
  • 2. Comunicações Todas as formas de comunicação envolvem a utilização de sinais . Sinal - é uma perturbação de qualquer espécie que é usada para comunicar (transmitir) uma mensagem ou parte dela.
  • 3. Comunicações Para comunicar é necessário ter uma perturbação que se propague. Um sinal é uma alteração de uma propriedade física de um meio, logo um sinal é uma perturbação .

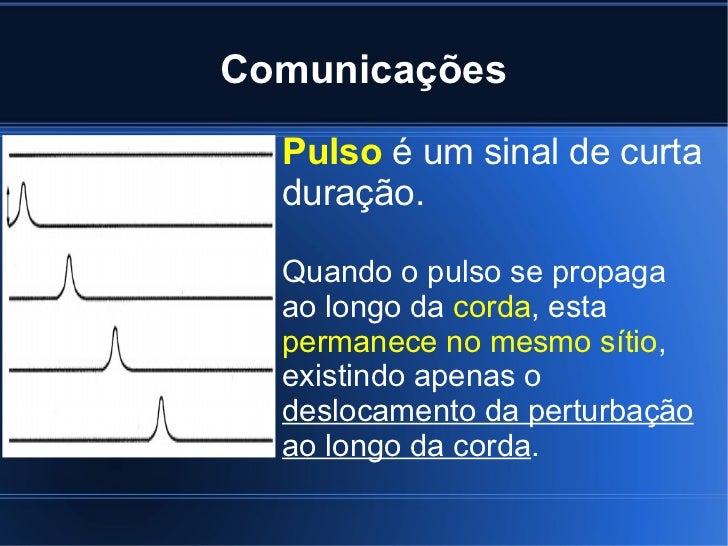

  • 4. Comunicações Pulso é um sinal de curta duração. Quando o pulso se propaga ao longo da corda , esta permanece no mesmo sítio , existindo apenas o deslocamento da perturbação ao longo da corda .
  • 5. Comunicações A propagação de uma perturbação é designada por onda . Uma onda transporta energia mas não transporta matéria . A propagação de um pulso é uma onda solitária .

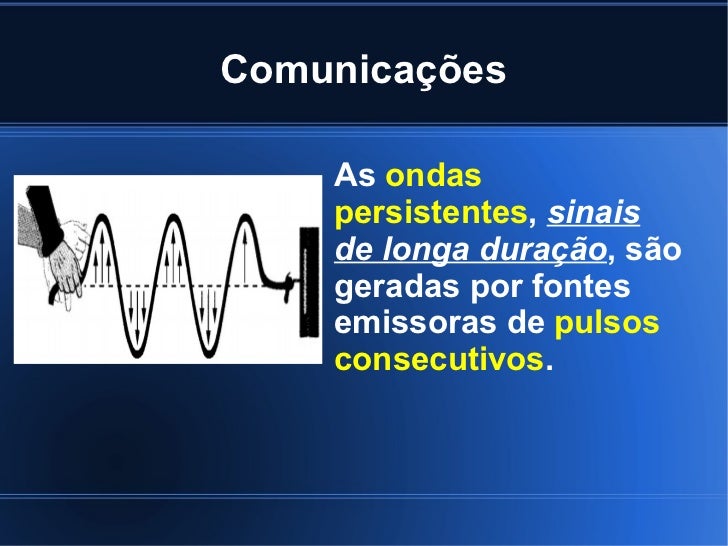

  • 6. Comunicações As ondas persistentes , sinais de longa duração , são geradas por fontes emissoras de pulsos consecutivos .

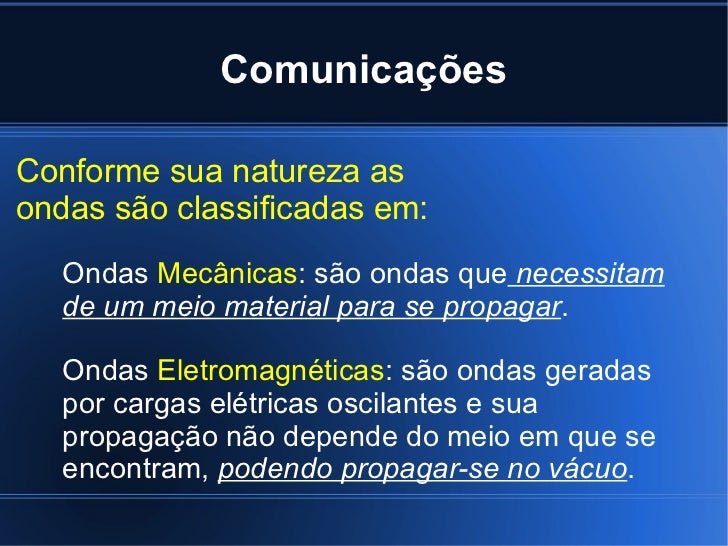

  • 7. Comunicações Conforme sua natureza as ondas são classificadas em: Ondas Mecânicas : são ondas que necessitam de um meio material para se propagar . Ondas Eletromagnéticas : são ondas geradas por cargas elétricas oscilantes e sua propagação não depende do meio em que se encontram, podendo propagar-se no vácuo .

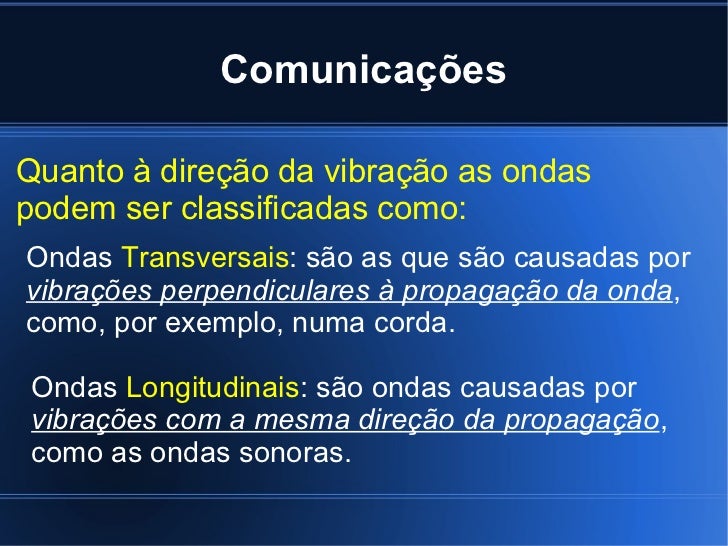

  • 8. Comunicações Quanto à direção da vibração as ondas podem ser classificadas como: Ondas Transversais : são as que são causadas por vibrações perpendiculares à propagação da onda , como, por exemplo, numa corda. Ondas Longitudinais : são ondas causadas por vibrações com a mesma direção da propagação , como as ondas sonoras.
  • 9. Comunicações Onda longitudinal Onda transversal

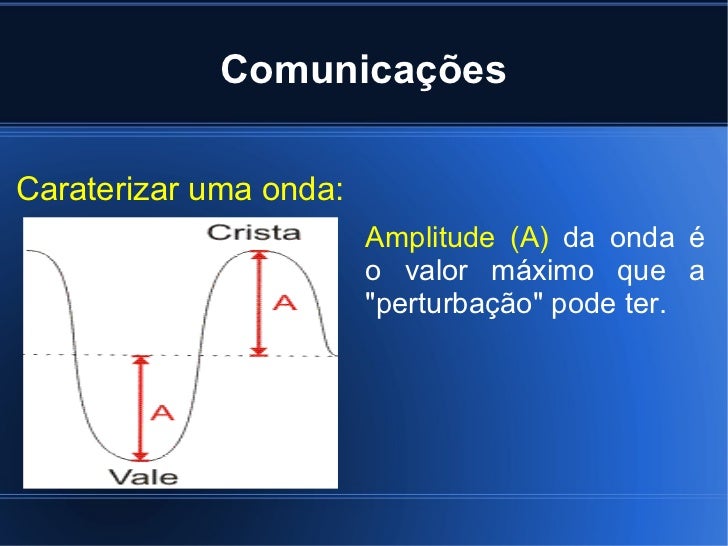

  • 10. Comunicações Caraterizar uma onda: Amplitude (A) da onda é o valor máximo que a "perturbação" pode ter.

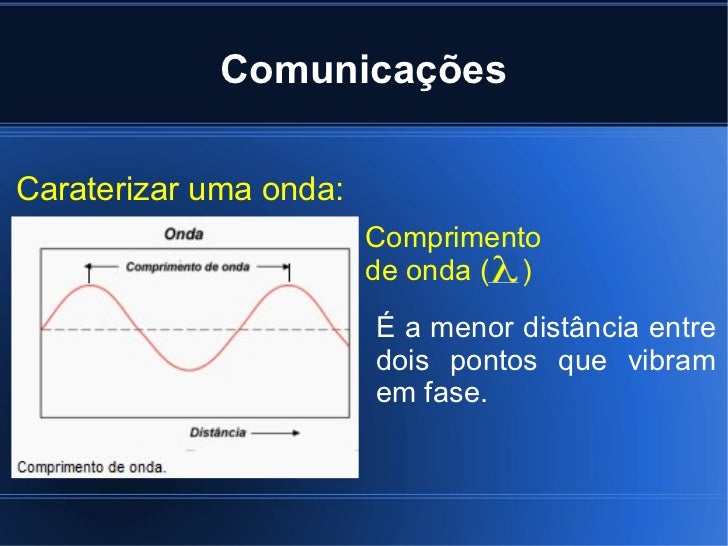

  • 11. Comunicações Caraterizar uma onda: Comprimento de onda ( ) É a menor distância entre dois pontos que vibram em fase.

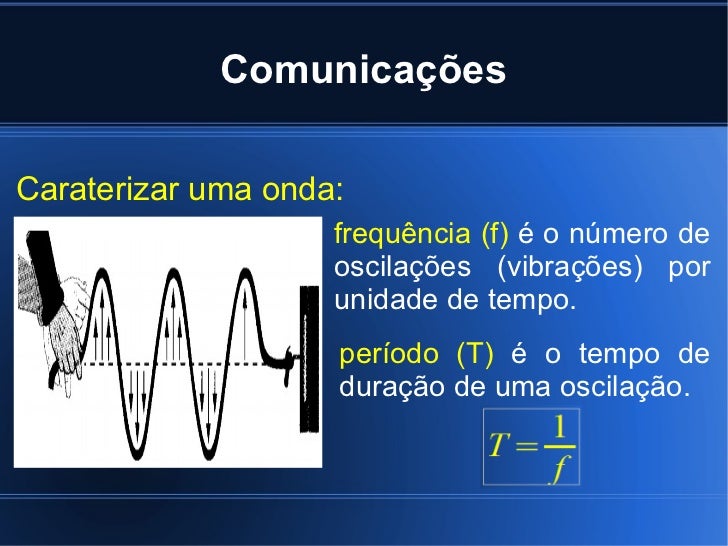

  • 12. Comunicações Caraterizar uma onda: frequência (f) é o número de oscilações (vibrações) por unidade de tempo. período (T) é o tempo de duração de uma oscilação.

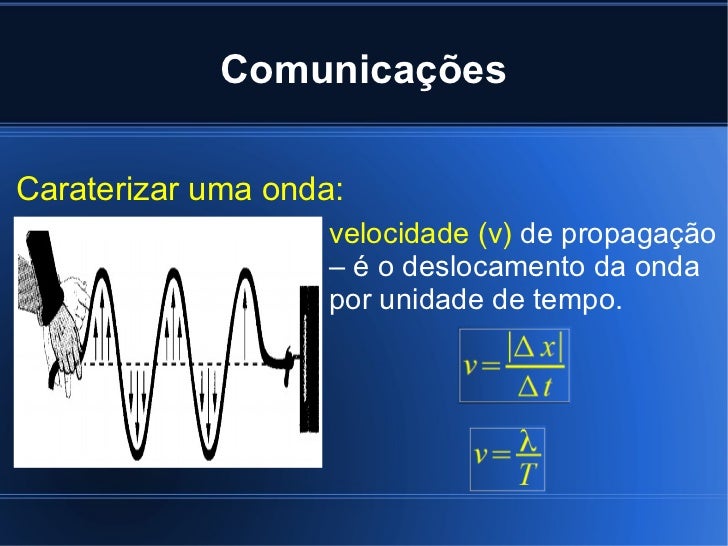

  • 13. Comunicações Caraterizar uma onda: velocidade (v) de propagação – é o deslocamento da onda por unidade de tempo.

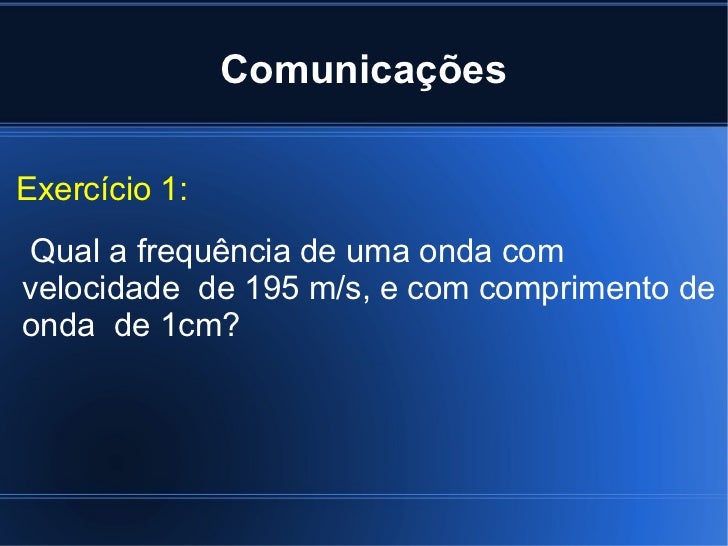

  • 14. Comunicações Exercício 1: Qual a frequência de uma onda com velocidade de 195 m/s, e com comprimento de onda de 1cm?

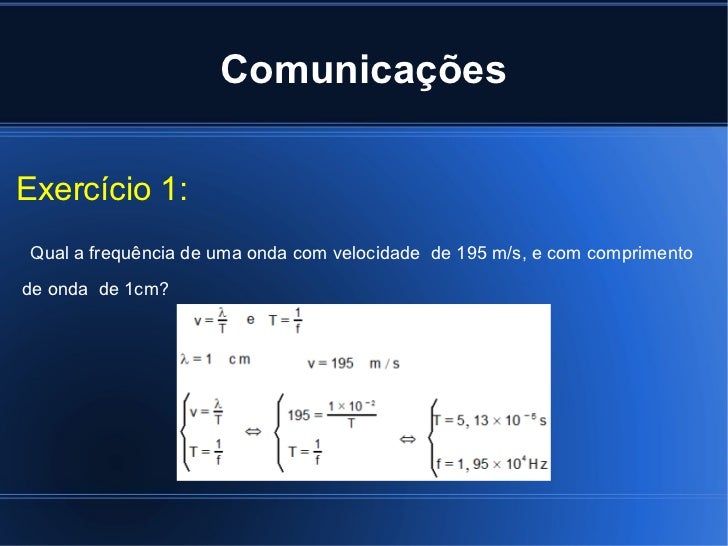

  • 15. Comunicações Exercício 1: Qual a frequência de uma onda com velocidade de 195 m/s, e com comprimento de onda de 1cm?

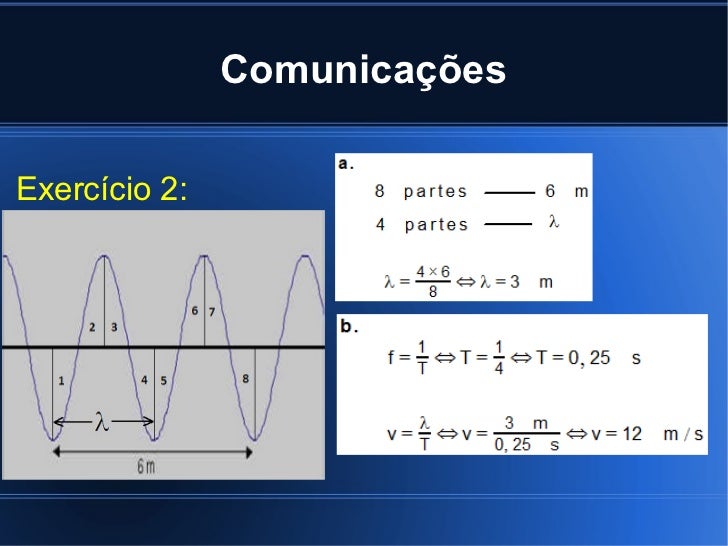

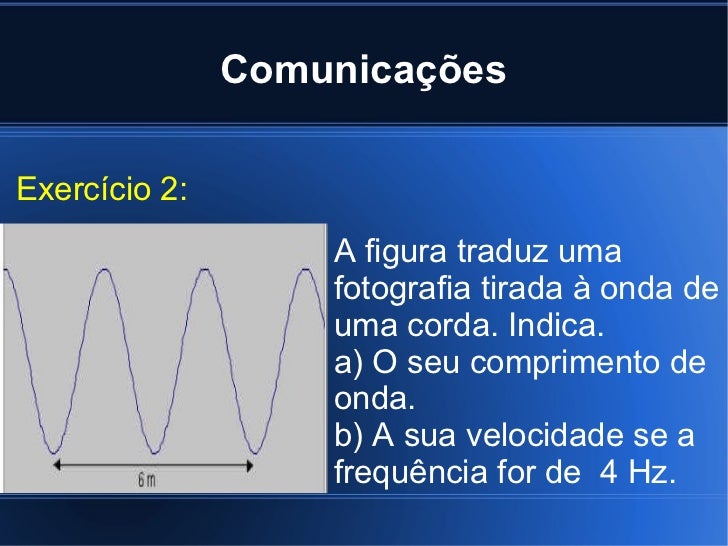

  • 16. Comunicações Exercício 2: A figura traduz uma fotografia tirada à onda de uma corda. Indica. a) O seu comprimento de onda. b) A sua velocidade se a frequência for de 4 Hz.
  • 17. Comunicações Exercício 2:

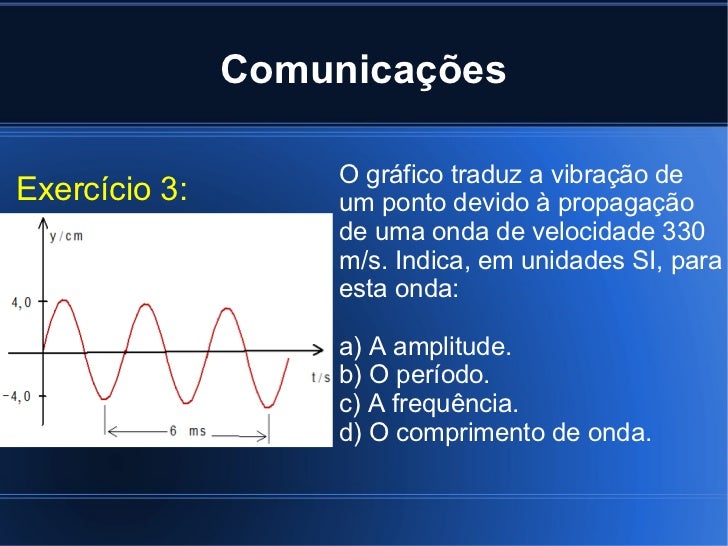

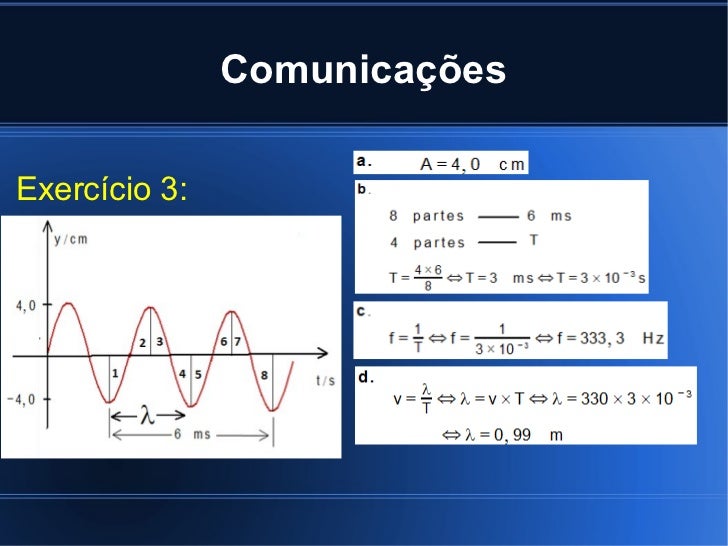

  • 18. Comunicações Exercício 3: O gráfico traduz a vibração de um ponto devido à propagação de uma onda de velocidade 330 m/s. Indica, em unidades SI, para esta onda: a) A amplitude. b) O período. c) A frequência. d) O comprimento de onda.
  • 19. Comunicações Exercício 3:
