OpenStreetMap und GE Smallworld GIS

by OSMRuhr on Jul 05, 2012

476 views

Der Einsatz von GIS und OpenStreetMap mit dem GC OSM SOM; Vortrag im Rahmen der GIS Consult Tage 2012 von M. Blazejak, OSMRuhr ...

Der Einsatz von GIS und OpenStreetMap mit dem GC OSM SOM; Vortrag im Rahmen der GIS Consult Tage 2012 von M. Blazejak, OSMRuhr

http://blazejaksgis.wordpress.com
http://www.gis-consult.de

Accessibility

View text version

Categories

Technology

Upload Details

Uploaded via SlideShare as Adobe PDF

Usage Rights

File a copyright complaint

Statistics

Likes: 1
Downloads: 5
Comments: 0
Embed Views: 0
Views on SlideShare: 476
Total Views: 476

1 Like

OSMRuhr at OSMRuhr 10 months ago

OpenStreetMap und GE Smallworld GIS Presentation Transcript

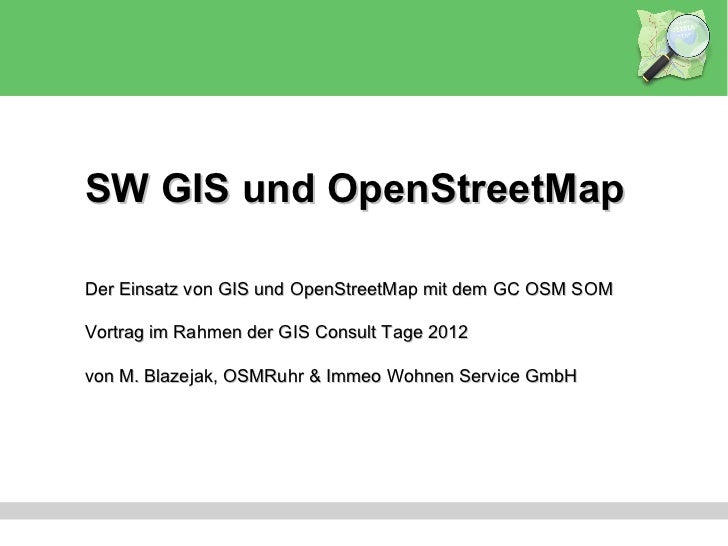

SW GIS und OpenStreetMapDer Einsatz von GIS und OpenStreetMap mit dem GC OSM SOMVortrag im Rahmen der GIS Consult Tage 2012von M. Blazejak, OSMRuhr & Immeo Wohnen Service GmbH
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 2
Vorstellung Immeo Wohnen Service GmbH • IWS bewirtschaftet rund 50.000 Wohnungen überwiegend im Großraum Rhein-Ruhr • Wohnimmobilien z. B. in Berlin, Großraum Hamburg und Bremen • Logistik- und Hotelimmobilien z. B. in Stuttgart, Frankfurt am Main, Berlin • rund 320 Mitarbeiter in ca. 30 Kundencentern kümmern sich um die mehr als 100.000 Menschen, die im Wohnungsbestand lebenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 3
Vorstellung Immeo Wohnen Service GmbH Einsatz des SW GIS bei der Immeo Wohnen Service GmbH • eigen- (urspr. ThyssenKrupp) und weiterentwickelte Datenmodelle für Gebäude und Flurstücke (inkl. Grundbuch) • Grundlagendaten aus einem eigenen Grünflächen- Datenmodell für • Nebenkostenabrechnung • Ausschreibung und Abrechnung von Grünpflegeleistungen • automatisierter Abgleich mit Versiegelungsflächen für Niederschlagswasser-Gebühren • Spezialkarten für strategische Entscheidungen • thematische Übersichtskarten in Verbindung mit externen Daten Programmierung der Weiterentwicklungen der Datenmodelle und Betreuung durch GIS ConsultGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 4
Vorstellung Referent Matthias Blazejak • 1996 erster Kontakt mit dem Smallworld GIS in der Erfassung für die Gelsenwasser AG (Lüdinghausen) • 1999 Administration und Erfassungsaufgaben bei viterra • seit 2005 GIS Systemadministrator bei der Immeo Wohnen Service GmbH (IWS) • seit 2007 aktiv im OpenStreetMap Projekt • seit 2010 OSM Pressekontakt für den Bereich Rhein/RuhrGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 5
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 6
OpenStreetMap Projekt • ein Projekt mit dem Ziel, Daten für eine freie Weltkarte zu sammeln • 2004 ins Leben gerufen (Steve Coast) • zunächst Erfassung von Basisdaten per GPS • heute auch freigegebene Luftbilder und Import von freien Kartendaten • freie Benutzung der Karte und der zugrunde liegenden Daten • jeder kann mitmachen und Daten erfassen, ergänzen und korrigieren Mitarbeit Datenerfassung Community OSM Datenbank Zugriff auf alle OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 7
OpenStreetMap Projekt • Start der Erfassung im größeren Rahmen begann 2006 • derzeit über 645.000 registrierte Benutzer weltweit • weltweit über 1,5 Milliarden Nodes (Knoten) • weltweit sind ~33 Millionen km Straße erfasst • in Europa sind ~250.000 Städte/Dörfer/Orte erfasst • 16.000 aktive Benutzer in Deutschland Quelle: http://wiki.openstreetmap.org/wiki/DE:Press_Kit Stand: 07/2012GIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 8
OpenStreetMap Projekt • es stehen Online- und Offline-Werkzeuge zur Bearbeitung bereit • alle größeren Städte in Deutschland sind nahezu komplett erfasst • im ländlichen Bereich sind zumindest wichtige Straßen vorhanden • OSM ist ein offenes System (Wiki) und kann nicht fertig werden • Umwelt ist nicht statisch, sondern ändert sich stetigGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 9
OpenStreetMap Projekt (1) Datenerfassung per GPS oder Luftbild (2) Hochladen der Daten in die OSM Datenbank (3) Nachbearbeitung im Online- (z. B. Potlatch) oder Offline-Editor (z. B. JOSM) (4) Zufügen von Attributen (z. B. Straßenname, Hausnummer) (5) OSM Server rendern die neuen Kartenkacheln und stellen diese online Quelle: http://wiki.openstreetmap.org/wiki/DE:Press_KitGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 10
OpenStreetMap Projekt Das Gebäude der Immeo Wohnen Service GmbH, wie es in der OSM Karte angezeigt wird (Mapnik) Stand 14:20 Uhr (c) OpenStreetMap Mitwirkende, CC-BY-SAGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 11
OpenStreetMap Projekt Das Gebäude der Immeo Wohnen Service GmbH, wie es in der OSM Datenbank existiert, angezeigt mit JOSMGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 12
OpenStreetMap Projekt Ergänzungen in der OSM Datenbank mit JOSM (rote Elemente) Upload 14:30 UhrGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 13
OpenStreetMap Projekt Aktualisierte Karte im Mapnik-Stil Stand 14:35 Uhr (c) OpenStreetMap Mitwirkende, CC-BY-SAGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 14
OpenStreetMap Projekt • OSM stellt einen freien Datenbestand bereit, der privat oder kommerziell genutzt werden darf, sofern das Copyright eingehalten wird • OSM stellt die Infrastruktur und finanziert sich aus Spenden und freiwilliger Unterstützung • Zugriff auf den aktuellen Datenbestand macht ein aktives Update überflüssig • Lizenzumstellung zur ODBL seit Juni 2012 • Daten und Karten können derzeit weiterhin frei genutzt werden (CC-by-SA 2.0) • alt: Karten unter CC-by-SA; Daten müssen nicht freigegeben werden • neu: Karten unter beliebiger Lizenz, solange Copyright-Hinweis vorhanden; Daten müssen freigegeben werden, sofern Vermischung stattgefunden hatGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 15
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 16
GC OpenStreetMap SOM Wozu dient der GC OSM SOM? OpenStreetMap Smallworld GIS Raster / Kacheln OSM SOM Adressen / POI Nominatim SOMGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 17
GC OpenStreetMap SOM Wozu dient der GC OSM SOM? • Entwicklung der GIS Consult GmbH • flexible SOM Architektur des SW GIS macht das Anbinden der OSM Daten möglich • Kartenkacheln als Rasterlayer • vorgerenderte Kacheln z. B. im Mapnik-Stil • Adressdaten zur Navigation • Nominatim Service • basiert auf den aktuellen OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 18
GC OpenStreetMap SOM Wozu dient der GC OSM SOM? OSM SOM Nominatim SOM • Konfiguration der • Suchfeld im SWAF Internetverbindung • Zugriff auf den Nominatim • Einbinden der OSM Kacheln als Service (OSM basiert) Rasterlayer • Ergebnisse können im • OSM Kartenstile sind alternativ Hauptgrafikfenster angezeigt verfügbar werden • Mapnik (Standard) • Osmarender • RadfahrkarteGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 19
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 20
GC OpenStreetMap SOM Einsatz der OSM Daten im SWAF (Karte) OSM Mapnik Karte zusammen mit normalen ObjektenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 21
GC OpenStreetMap SOM Einsatz der OSM Daten im SWAF (Nominatim) Nach der Installation steht ein Suchfeld zur Verfügung. Dieses sucht in der aktuellen OSM Datenbank. Ist die Suche erfolgreich, werden die Ergebnisse aufgelistet. Durch Anklicken werden diese im Hauptgrafikfenster angezeigt.GIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 22
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 23
GC OpenStreetMap SOM Einsatz der OSM Daten im OSIRIS (Karte) OSM Mapnik per Mausklick im OSIRIS sichtbar machen Quelle: GIS Consult DemoportalGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 24
GC OpenStreetMap SOM Einsatz der OSM Daten im OSIRIS (Nominatim) Nach der Installation steht ein Suchfeld zur Verfügung. Dieses sucht in der aktuellen OSM Datenbank. Ist die Suche erfolgreich, werden die Ergebnisse aufgelistet. Durch Anklicken werden diese im Hauptgrafikfenster angezeigt. Quelle: GIS Consult DemoportalGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 25
Agenda • Vorstellung • OpenStreetMap Projekt • GIS Consult OpenStreetMap SOM • Einsatz der OSM Daten im SWAF • Einsatz der OSM Daten im OSIRIS • Vor- und Nachteile der OSM DatenGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 26
Nutzen Nutzen des GC OSM SOM PRO • frei verfügbare Raster- und Objektdaten (z. B. Adressdaten) • keine Updatekosten (für die Daten) • jederzeit „aktuelle“ Daten • Update / Verdichtung durch die OSM Community • Korrektur falscher oder unvollständiger Daten selbst (!) durchführen • detaillierte Karten CONTRA • vereinzelt unvollständige Daten • keine KatastergenauigkeitGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 27
Nutzen OSM und Google Maps im direkten Vergleich(c) OpenStreetMap Mitwirkende, CC-BY-SA Kartendaten (c) 2012 GeoBasis-DE/BKG, (c) 2009 GoogleGIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 28
Danksagung Danke für Ihr Interesse Matthias Blazejak osm@blazejak.de / matthias.blazejak@immeo.de OSM SOM und Nominatim SOM GIS Consult GmbH, Haltern www.gis-consult.de OpenStreetMap Projekt www.openstreetmap.org www.openstreetmap.de (deutschsprachig)GIS und OpenStreetMapM. Blazejak, 03.07.2012 | GIS Consult Tage 2012 29
