Tuulimittaukset osa ”Hybridienergian avaimet   käteen -palvelukonseptin      pilotointi” projektia Feodor Gurvits, 15.12.2...
SISÄLTÖ•   Tuulen käyttäytyminen•   Voimalan tuotanto•   Tuuliatlas•   Tuuliatlas-arvio•   FMI laskenta•   Lyhyt SODAR-mit...
SELVITYKSEN TAVOITE• Selvitys on tehty osana ”Hybridienergian avaimet käteen  -palvelukonseptin pilotointi” projektia elo-...
TUULEN KÄYTTÄYTYMINEN
TUULEN KÄYTTÄYTYMINEN
TUULEN KÄYTTÄYTYMINEN• Tuuli muodostuu isoista virtauksista (ennustettavissa  mallinnuksella ja säähavainnoilla) sekä paik...
VOIMALAN TUOTANTO
VOIMALAN TUOTANTO          Enercon E82 E 3
VOIMALAN TUOTANTO
VOIMALAN TUOTANTO        14 nykyaikaisen voimalan keskiarvo:5.0 => 6.0 m/s:        +86%            0,46 MW6.0 => 7.0 m/s: ...
VOIMALAN TUOTANTO
VOIMALAN TUOTANTO• Huipunkäyttöaika• Käytettävyys• Merkittäviä häviöitä:   – Omakäyttö n. 0,2 – 1,0 %   – Siirtohäviöt n. ...
TUULIATLAS• www.tuuliatlas.fi•   TEM:n tilaama, MOTIVA:n koordinoima sekä Ilmatieteenlaitoksen    toteuttama palvelu jolla...
TUULIATLAKSEN TIEDOILLA”LASKETTU” VOIMALAN TUOTANTO
WASP LASKENTA            TUULIATLAKSEN TIEDOILLA• Tuuliatlaksen tiedot voidaan siirtää WASP malliin ja laskea tuotanto sen...
TUULITARKENNUSIlmatieteenlaitos tarjoaa maksullisena palveluna tuulitarkennusta jossa   numeerisen mallin tiedot sovelleta...
LYHYT SODAR MITTAUS• Äänipulssimittaukseen perustuva SODAR-  mittaus tehdään siirrettävällä mittalaitteella,  joka tallent...
LYHYT SODAR MITTAUSSODARin mittauslaatu huononee ylöspäin mentäessä, lisäksi tuulen  nopeusmittausten tarkkuus on vähemmän...
LYHYT SODAR MITTAUSJos 3 kk:n mittaamisen jälkeen oletetaan, että tuulisuus on koko ajan sama ja   lasketaan tuotantoarvio...
PITKÄN AJAN DATAN                  KORRELAATIOTuulisuus kuitenkin vaihtelee eri vuoden aikoina sekä eri vuosina:
PITKÄN AJAN DATAN                  KORRELAATIOJolloin tarkastellaan pitkän ajan mittausdatan sekä tehdyn mittauksen    kes...
PITKÄN AJAN DATAN                  KORRELAATIOMikäli korrelaatio on riittävän hyvä, tehdään lyhyen ajan dataan korjaus   j...
VERTAILUMenetelmä       Kustannustaso   Kesto    Tuotantoarvio   Tarkkuus”Amatööri”      50 Eur          1h       4 400 MW...
PITKÄN AJAN DATAN               KORRELAATIO• Iso tuulivoimala on miljoonaluokan investointi, eikä sitä saa  perustaa “muil...
Tervetuloa tuulivoma-alalle!
Upcoming SlideShare
Loading in …5
×

Feodor Gurvits 15.12.2011: Tuulimittaukset

625
-1

Published on

0 Comments
0 Likes
Statistics
Notes
  • Be the first to comment

  • Be the first to like this

No Downloads
Views
Total Views
625
On Slideshare
0
From Embeds
0
Number of Embeds
0
Actions
Shares
0
Downloads
3
Comments
0
Likes
0
Embeds 0
No embeds

No notes for slide

Feodor Gurvits 15.12.2011: Tuulimittaukset

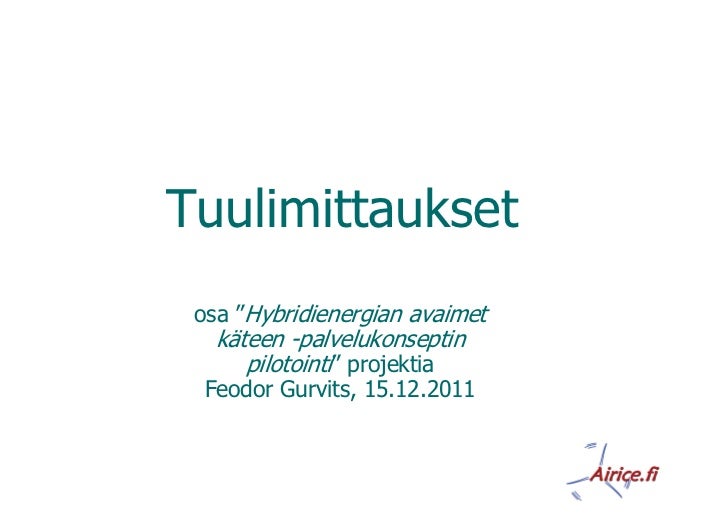

  1. 1. Tuulimittaukset osa ”Hybridienergian avaimet käteen -palvelukonseptin pilotointi” projektia Feodor Gurvits, 15.12.2011
