NoSQL & Dq2 Tracer Service           Donal Zang (IHEP)            PH‐ADP‐DDM  ATLAS Software & Computing Workshop         ...
content• DQ2 tracer service• NoSQL experience                  NoSQL & DQ2 Trace Service   2
DQ2 tracer service• Records relevant information about dataset/file access and   usage on the Grid   – type, status, local...
Tracer monitoring use cases•   Whole system monitoring (real time)     – local‐read, local‐write, remote‐read, remote‐writ...
Problem• All these use‐cases need aggregation(count,   sum) queries• On the production Oracle, it usually takes tens   of ...
Possible ways1. Can we just store the traces in table (Oracle    or NoSQL) and do ad‐hoc queries on it    whenever we need...
NoSQL ‐ Cassandra•   About Cassandra    – A distributed database, bringing together Dynamos fully distributed design      ...
Data model in Cassandra•   Column         (name,value,timestamp)•   Row         key:{column1,column2,…}•   Column family  ...
Test results ‐ write performance•   Using multi‐mechanize, run time:10 minutes ,ramp up: 5s •   Row by row insertion, each...
Test results ‐ query performance•   Migrate one month’s traces (90,578,231 rows / 34 gigabytes) to a test table•   Query 1...
conclusion• For large amount of data, aggregation usually involves lots   of disk I/O  and is very slow, and has a signifi...
Use column family to build index• Query test   – Query: get the count and sum of traces group by site and      eventType i...
Use distributed counters•   The process     – Agents read traces from the Queue     – Buffer for N(10) messages           ...
Some monitoring plots from counterscount of dq2‐get for data type,June 2011               count of dq2‐get for dest sites ...
Thanks!Questions? NoSQL & DQ2 Trace Service   15
backup ‐ Test‐bed setup•   MongoDB (2 nodes)     –    Hardware type: Intel(R) Xeon(R) CPU L5520 @ 2.27GHz (2/8), 24098 MB ...
Upcoming SlideShare
Loading in...5
×

No sql & dq2 tracer service

1,009

Published on

using cassandra distributed counters to do real time analysis

Published in: Technology
0 Comments
0 Likes
Statistics
Notes
  • Be the first to comment

  • Be the first to like this

No Downloads
Views
Total Views
1,009
On Slideshare
0
From Embeds
0
Number of Embeds
0
Actions
Shares
0
Downloads
3
Comments
0
Likes
0
Embeds 0
No embeds

No notes for slide

No sql & dq2 tracer service

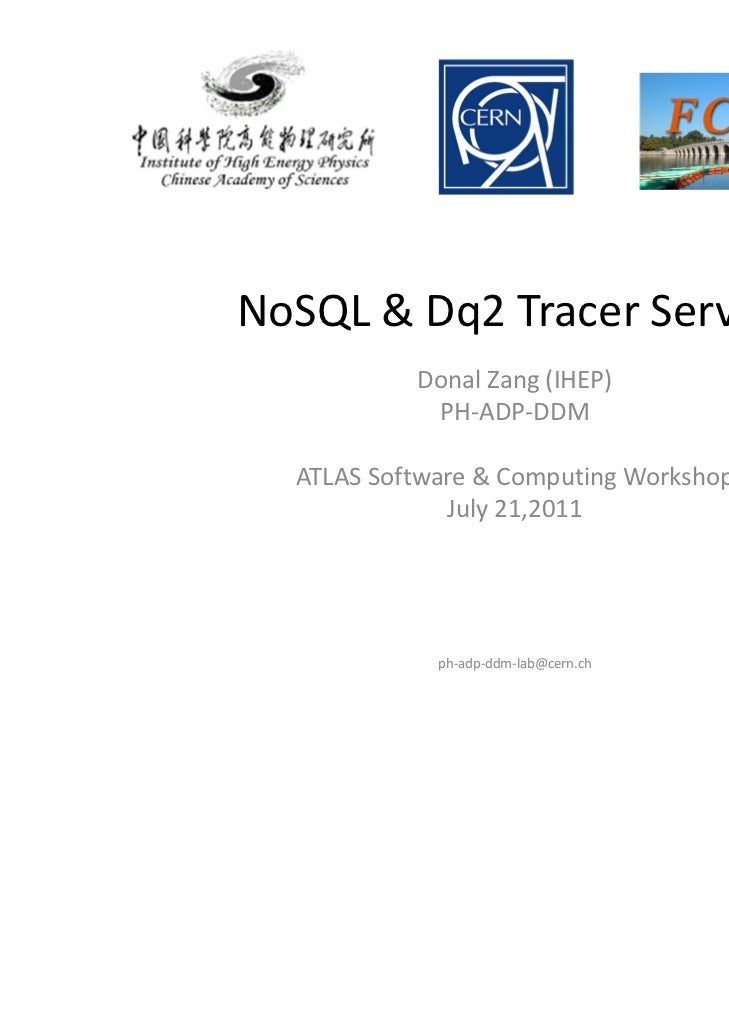

  1. 1. NoSQL & Dq2 Tracer Service Donal Zang (IHEP) PH‐ADP‐DDM ATLAS Software & Computing Workshop July 21,2011 ph‐adp‐ddm‐lab@cern.ch 1
  2. 2. content• DQ2 tracer service• NoSQL experience NoSQL & DQ2 Trace Service 2
  3. 3. DQ2 tracer service• Records relevant information about dataset/file access and  usage on the Grid – type, status, local site, remote site, file size, time, usrdn, etc• Used by dq2 client tools (dq2‐get,dq2‐put) and other apps  (PanDA, Athena)• Traces can be analyzed for many purposes – dataset popularity (popularity.cern.ch by Angelos) – DDM simulations – User behavior analysis – DDM system monitoring – …• There are ~5 million traces every day NoSQL & DQ2 Trace Service 3
  4. 4. Tracer monitoring use cases• Whole system monitoring (real time) – local‐read, local‐write, remote‐read, remote‐write  – failed‐operation – breakdown by applications, dataset types, sites, DNs• Dq2‐get statistics in DDM dashboard (real time) – transfer rate in files and GB from each DDM endpoint or from each site/SE – https://savannah.cern.ch/support/?121744• Specified report (monthly/yearly) – Get the amount of dq2‐getted data, per dataset type , per destination, per  domain, per DN – For all end‐points, get the number of dq2‐get operations, breakdown by  distinct user – For all groupdisk end‐points, give the number of all operations, read, write,  local‐read, remote‐read and distinct users, breakdown by application  NoSQL & DQ2 Trace Service 4
  5. 5. Problem• All these use‐cases need aggregation(count,  sum) queries• On the production Oracle, it usually takes tens  of minutes or hours• These queries place a significant I/O workload  on Oracle• The aggregation metrics can be very dynamic  and in large number• We want to make the analysis in real time NoSQL & DQ2 Trace Service 5
  6. 6. Possible ways1. Can we just store the traces in table (Oracle  or NoSQL) and do ad‐hoc queries on it  whenever we need it?2. If not, we may need to pre‐compute the trace  and store the indexes or counters, and query  on the them NoSQL & DQ2 Trace Service 6
  7. 7. NoSQL ‐ Cassandra• About Cassandra – A distributed database, bringing together Dynamos fully distributed design  and Bigtables ColumnFamily‐based data model.  – Apache open source• Some concepts – Column based  – Replication factor (N) – Eventually consistence  (R+W > N) – Partition (order‐preserving vs random) • Order‐preserving partition may cause data imbalance between nodes and need manually  rebalanced • Random partition balances very well, but loses the ability to do a range query on keys – MemTable && SSTable • Memory >> Disk • Sequential >> Random – commitlog NoSQL & DQ2 Trace Service 7
  8. 8. Data model in Cassandra• Column (name,value,timestamp)• Row key:{column1,column2,…}• Column family – Something like a table in relational DataBase• Keyspace – Usually one application has one keyspace• Example Keyspace: DDMTracer Column family: t_traces{ 1311196995640667:{ ‘eventType’      :  ‘get’, ‘localSite’         :  ‘CERN‐PROD_DATADISK’, ... } NoSQL & DQ2 Trace Service 8
  9. 9. Test results ‐ write performance• Using multi‐mechanize, run time:10 minutes ,ramp up: 5s • Row by row insertion, each row is ~3KB• Tried  2*5 ,4*5,8*5,16*5 threads,1 connection per thread Oracle INTR 8*5 threads Oracle RDTEST1 16*5 threads Mongodb 8*5 threads  Cassandra 16*5 threads https://svnweb.cern.ch/trac/dq2/wiki/Oracle%20and%20NOSQL%20performance%20study#Writeperformance NoSQL & DQ2 Trace Service 9
  10. 10. Test results ‐ query performance• Migrate one month’s traces (90,578,231 rows / 34 gigabytes) to a test table• Query 1 – Get the total number of traces• Query 2 – For each %GROUPDISK%‘ endpoint, get the "Total Traces“, "Write Traces“, "Total Users", for  the last month Oracle Oracle RDTEST1  Oracle production  Query  Oracle INTR  Cassandra  RDTEST1  cache  ADCR Query 1 39 seconds  30 seconds  ~1 second  1.14 hour 2.2 minutes Query 2 47 seconds  30 seconds  ~3 seconds  >5 hours 28.3 minutes• Notes on Oracle  – Thanks to Luca – INTR and RDTEST1 use parallel sequential reading from IO.  • /*+ parallel (t 16) */ – In RDTEST1 with current IO setup speed is ~1.5 GB/sec  – In RDTEST1 cache, 34GB was used.• Notes on Cassandra – 9 nodes, default settings – Using random partition, good for data balance between nodes, bad for range query on keys NoSQL & DQ2 Trace Service 10
  11. 11. conclusion• For large amount of data, aggregation usually involves lots  of disk I/O  and is very slow, and has a significant impact on  Oracle• Ad‐hoc queries on both Oracle(production) and Cassandra  don’t satisfy our need• Oracle 11g on RDTEST1 performs well, looking forward it in  production, but – Queries still affect oracle performance, need separate instances? – For even larger data (i.e. 1 year), queries would still be slow• I tried another way: make use of the insertion rate, to get  faster queries – build up many pre‐defined indexes (slide 12) – use distributed counters (slide 13) NoSQL & DQ2 Trace Service 11
  12. 12. Use column family to build index• Query test – Query: get the count and sum of traces group by site and  eventType in a specific time period – Use Cassandra CF to build indexes like  {‘site:eventType:traceID’ : filesize} – Cassandra data model t_index = { 2011052017:remoteSite:eventType:{ CERN‐PROD_DATADISK:put_sm:1304514380628696  : 23444, CERN‐PROD_DATADISK:get:1304514380628697  : 32232, CERN‐PROD_GROUPDISK:put_sm:1304514380628696  : 43122, ... }, .... } – Query results Oracle(production, ADCR) Cassandra(use CF as index) 48 minutes (query t_traces) 10 seconds (query the index) NoSQL & DQ2 Trace Service 12
  13. 13. Use distributed counters• The process – Agents read traces from the Queue – Buffer for N(10) messages ActiveMQ ActiveMQ – Increase the corresponding counters in  Cassandra Trace message config• This structure is simple  – All components are scalable  (distributed) agent agent agent – Persistence is supported by MQ server  and Cassandra – Do not need the trace messages to  Increment  come in time order• High performance on both write and  read Cassandra – Can afford >10,000 update per second cluster – Query usually takes less than 0.1  second  DQ2 Tracer Infrastructure – We can use replay to add new  counters on history data quickly NoSQL & DQ2 Trace Service 13
  14. 14. Some monitoring plots from counterscount of dq2‐get for data type,June 2011 count of dq2‐get for dest sites ,June 2011 user CERN‐PROD NTUP ROAMING other TOKYO‐LCG2 AOD UKI‐SOUTHGRID‐OX‐HEP ESD unidentified_BNL TAG DESY‐HH • Ref. Eric’s talk • Will provide a general API for DDM Monitoring NoSQL & DQ2 Trace Service 14
  15. 15. Thanks!Questions? NoSQL & DQ2 Trace Service 15
  16. 16. backup ‐ Test‐bed setup• MongoDB (2 nodes) – Hardware type: Intel(R) Xeon(R) CPU L5520 @ 2.27GHz (2/8), 24098 MB (6142 MB) – MongoDB version: 1.8.1 (latest stable)• Cassandra (9 nodes cluster) – Hardware type: Intel(R) Xeon(R) CPU L5520 @ 2.27GHz (2/8),24098 MB (28662 MB) – Cassandra version: apache‐cassandra‐0.7.6‐2 – Puppet configuration:  https://github.com/ddmlab/cassandra• Oracle  – Hardware type: Intel(R) Xeon(R) CPU L5640 @ 2.27GHz (2/12), 48290 MB (16387 MB) – Storage: ASM and 8Gbps dual‐ported HBAs. 2 storage arrays, 24 SAS disks in total. NAS on  10GigE also available. – Oracle version: 11g – DB_name: rdtest1 – Hardware type: Intel(R) Xeon(R) CPU L5520 @ 2.27GHz (23/8), 24097 M – Storage: ASM and 4Gbps dual‐ported HBAs. 3 storage arrays,36 SATA disks in total. – Oracle version: 10g – DB_name: intr NoSQL & DQ2 Trace Service 16
