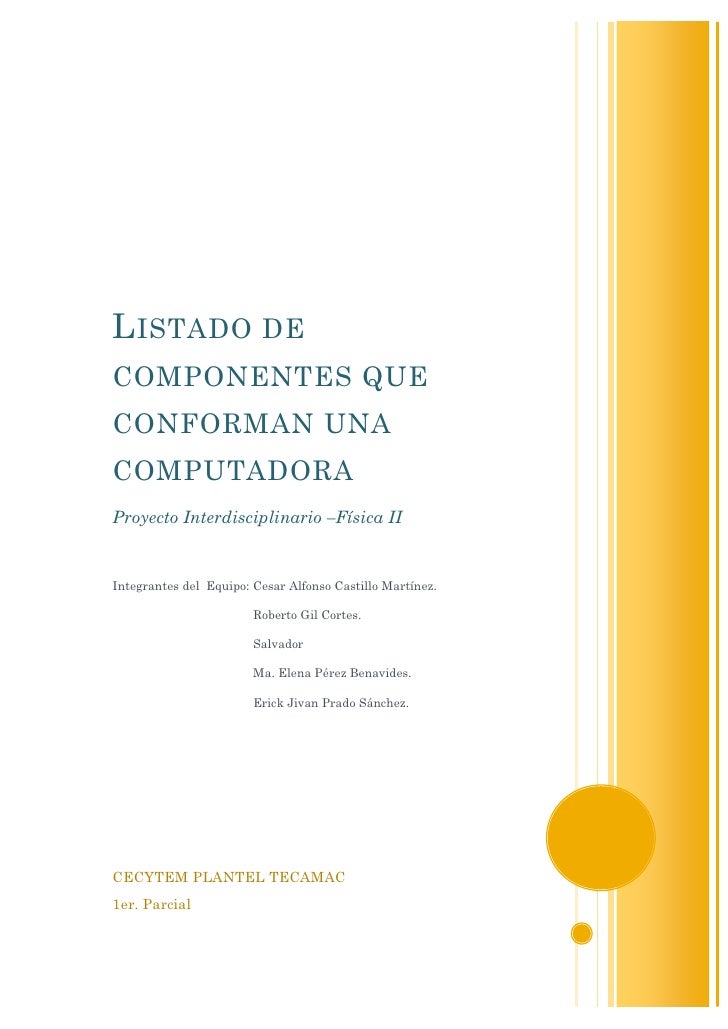

L ISTADO DECOMPONENTES QUECONFORMAN UNACOMPUTADORAProyecto Interdisciplinario –Física IIIntegrantes del Equipo: Cesar Alfonso Castillo Martínez. Roberto Gil Cortes. Salvador Ma. Elena Pérez Benavides. Erick Jivan Prado Sánchez.CECYTEM PLANTEL TECAMAC1er. Parcial

INTRODUCCIÓNLas Pc´s como la gran mayoría de aparatos electrónicos hoy en día estánfabricados de muchos materiales dependiendo del componente al que nosestemos refiriendo. Por ejemplo, los gabinetes por lo general tienen unaestructura "dura" que les da rigidez y en la cual se ensamblan loscomponentes electrónicos, esta puede ser de aluminio, carbono o algunaaleación de metales y además se usan otros materiales, desde plástico hastafibra de vidrio para darles el acabado.Los componentes electrónicos usan semiconductores como el silicio o elcadmio, Para los procesadores y las memorias se usa además oro y plata.Para los monitores y pantallas, se usa vidrio, plástico, y gases nobles como elxenón.Lo que abordaremos en esta pequeña investigación es dar una reseñacompleta de os materiales que componen a la PC, y sus propiedades físicas,tales como temperatura de fundición, índice de dilatación, etc. 1

Listado de componentes que conforman una computadora Gabinete El gabinete, es la parte externa de la computadora que sirve como carcasa para proteger todos los componentes que esta alberga. En la actualidad, estos están fabricados a base de metales como el aluminio y hierro, ya que estos muestran una gran firmeza y resistencia a temperaturas altas.También están fabricados de plásticos como acrílico y PVC, que, aunque sonde menor resistencia, dan una apariencia más elegante a este.Cabe destacar que los ventiladores de estos gabinetes son de plásticoacrílico o PVC. 2

Teclado Un teclado es un periférico de entrada que permite introducir datos a la computadora Generalmente es su fabricación se utilizan materiales como acrílico, que se usa en sus teclas yen su marco, cobre, que se usa en el cable que lo conecta a la pc y en loscircuitos internos de este, poliuretano o silicón, que se usa en unas gomasque se ubican debajo de cada tecla y metales como aluminio, que se usan enunos pequeños resortes que tienen las teclas. MouseEl mouse es un dispositivoapuntador utilizado para facilitarel manejo de un entorno gráficoen un computador. Generalmenteestá fabricado en plástico y seutiliza con una de las manos.Dentro de el se encuentra un led óptico, o una rueda metálica y haycircuitos de cobre y estaño. 3

Monitor.El monitor es uno de los principales dispositivos de salida deuna computadora por lo cual podemos decir que nos permite visualizar tantola información introducida por el usuario como la devuelta porun proceso computacional.La tecnología de estos periféricos ha evolucionado mucho, por ejemplo, elcambio de generaciones de monitores CRT, Plasma, LCD y Led.En el caso de los CRT la pantalla puede serde vidrio con material fosforescente en laparte de adelante. El interior está al vacíopara que pasen los electrones desde uncátodo caliente (o tres, si es a color) en suparte posterior. Para producir ladesviación del chorro de electrones acada parte de la pantalla (barrido) haycuatro bobinas de alambre de cobre paraformar dos imanes, para reflectar loselectrones hacia arriba o abajo, y el otro para hacerlo a derecha oizquierda.La señal que entra por el cable VGA es amplificada por transistores (silicio,germanio, arseniuro de galio y otros semiconductores), y pasa de uno a otrocomponente por medio de resistencias (carbón o aleaciones metálicas) ycondensadores (cerámica o plástico). Para aumentar la señal los transistorestienen que hacerlo con energía eléctrica: baterías, o transformador de lacorriente alterna de la casa (está hecho de un núcleo de fierro y alambre decobre aislado en muchas vueltas), que debe ser adaptada y filtrada alvoltaje de funcionamiento de los transistores (condensadores, hechos demuchas hojas de aluminio fino separadas por un ácido) y su carcasa es dedistintos tipos de plástico, según el modelo. 4

En el caso de los monitores LCD Como indica el nombre, las pantallas de LCD estan formadas por un material denominado cristal líquido. Las moléculas de ese material son distribuidas entre dos láminas transparentes polarizadas. Esa polarización es orientada de manera diferente en las dos láminas, de formaque se formen ejes polarizadores perpendiculares, como si formaran unángulo de 90º. A groso modo, es como si una lámina recibiera polarizaciónhorizontal y la otra polarización vertical.Las moléculas de cristal líquido son capaces de orientar la luz. Cuando unaimagen es mostrada en un monitor LCD, elementos eléctricos presentes enlas láminas generan campos magnéticos que inducen al cristal líquido a"guiar" la luz que entra de la fuente luminosa para formar el contenidovisual. Sin embargo, una tensión diferente puede ser aplicada, haciendo quelas moléculas de cristal líquido se alteren de manera que impidan el pasajede la luz.La luz del dispositivo, por su parte, puede provenir de focos especiales(generalmente fluorescentes) o de leds, sus circuitos electrónicos son decobre y silicio, y su carcasa y botones,son de plástico.En el caso de los monitores de Plasma,Consta de muchas celdas diminutassituadas entre dos paneles de cristal quecontienen una mezcla de gases nobles(neón y xenón). El gas en las celdas seconvierte eléctricamente en plasma, elcual provoca que una substanciafosforescente emita luz, de igual manera, sus circuitos electrónicos son decobre, estaño y silicio, y su carcasa y botones, son de plástico. 5

Tarjeta madre.La placa base, placa madre, tarjeta madre o board es una tarjeta decircuito impreso a la que se conectan las demás partes de la computadora.Tiene instalados una serie de integrados, entre los que se encuentra elChipset que sirve como centro de conexión entre el procesador, la memoriaRAM, los buses de expansión y otros dispositivos.Va instalada dentro de un gabinete que por lo general esta hecho de laminay tiene un panel para conectar dispositivos externos y muchos conectoresinternos y zócalos para instalar componentes dentro del gabinete. 6

Sus principales componentes son:PCB (Printed Circuit Board):Son básicamente placas de sustratos no conductores con diversas capas enlas cuales van rutas para conectar distintos componentes electrónicos.Consiste en pocas palabras en varias capas de metales que son unidos comoun sandwich, bañados en cobre, taladrados y luego inspeccionados. Esto estoda la superficie de la tarjeta madre.Cabe destacar que este es un componente que todas las piezas de lacomputadora (a excepción del gabinete) tienen.Zócalo o socketLa tarjeta principal viene con un zócalode CPU que permite colocar elmicroprocesador. Es un conectorcuadrado, la cual tiene orificios muypequeños en donde encajan los pinescuando se coloca el microprocesador apresión. Su “palanca” o “soporte” es dealuminio y sus conectores pueden serde cobre, estaño o silicio. 7

Chipset: Sirve de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc. Al igual que el procesador, estos son a base de silicio.Disipador:Placa de aluminio que disipa el calor del chipset.Jumper Pequeño conductor de cobre cubierto de plástico utilizado para unir dos pines y completar un circuito.CacheForma parte de la tarjeta madre y delprocesador se utiliza para accederrápidamente a la información que utiliza elprocesador, esta fabricado en silicio. 8

BIOS / CMOS Chip que incorpora un programa encargado de dar soporte al manejo de algunos dispositivos de entrada y salida. Además conserva ciertos parámetros como el tipo de algunos discos duros, la fecha y hora del sistema, etc. los cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila, esta fabricado en silicio.BateríaComponente encargado de suministrar energíaa la memoria que guarda los datos de laconfiguración del Setup. Están hechas de zinc,manganeso y cobre.Ranuras de expansión: Ranuras donde se insertan las tarjetas de otros dispositivos como por ejemplo tarjetas de vídeo, sonido, módem, etc. Dependiendo la tecnología en que se basen presentan un aspecto externo diferente, con diferente tamaño e incluso en distinto color. Tienen pines de cobre cubiertos por plástico. 9

Ranuras de memoriaSon los conectores donde se inserta lamemoria principal de una PC, llamadaRAM. Estos conectores han idovariando en tamaño, capacidad y formade conectarse. Sus conectores son decobre, recubiertos con plástico.Conectores IDE/S-ata/FDD Son los conectores donde se insertan los cables que van al disco duro, unidades ópticas, etc. Sus conectores son de cobre, rodeados por plástico.Conectores Eléctricos AT/ATX:Es donde se le da vida a lacomputadora, ya que es allí dondese le proporciona la energía desdela fuente de poder a la tarjetamadre o principal. Sus conectoresson pines de cobre, rodeados porplástico. 10

El panel traseroEs la zona donde se concentran los conectores exteriores de lacomputadora, aunque algunos pueden estar fuera de este panel. Las medidasestandarizadas de este panel son de 158.75 x 44.45 mm, colocado en elextremo izquierdo de la placa y están compuestos de aluminio, cobre, estañoy plástico.Microprocesador El microprocesador o CPU, es la parte mas compleja e importante de la computadora, ya que este es el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados queconforman una computadora, siendo asi considerado el cerebro de esta. 11

Los detalles de un microprocesador son tan pequeños y precisos que una microscópica cantidad de polvo puede destruir todo un grupo de circuitos. Una vez que la oblea ha pasado por todo el proceso litográfico, tiene “grabados” en su superficie varios cientos de microprocesadores, cuya integridad es comprobada antes de cortarlos.Cada una de estas plaquitas será dotada de una cápsula protectora plástica(en algunos casos pueden ser cerámicas) y conectada a los cientos de pinesmetálicos que le permitirán interactuar con el mundo exterior.Estas conexiones se realizan utilizando delgadísimos alambres,generalmente de oro. De ser necesario, la cápsula es provista de un pequeñodisipador térmico de metal, como plata o aluminio, que servirá para mejorarla transferencia de calor desde el interior del chip hacia el disipadorprincipal.También se están desarrollando alternativas al silicio puro, tales como elcarburo de silicio que mejora la conductividad del material, permitiendo masvelocidad.Aunque la gran mayoría de la producción de circuitos integrados se basa enel silicio, no se puede omitir la utilización de otros materiales tales como elgermanio; tampoco las investigaciones actuales para conseguir haceroperativo un procesador desarrollado con materiales de característicasespeciales como el grafeno o la molibdenita 12

CoolerEsta formado por un disipador de calor de aluminio y un ventilador deplástico, conectado a la tarjeta madre por medio de cables de cobreLos hay de distintos tipos, tamaños, voltajes y revoluciones. Entre masrevoluciones tenga, mas disipara el calor, lo que hace que el procesadortrabaje mejor.Fuente de poder Es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras, la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.La fuente de poder se encarga de convertir la energía alterna en unaenergía continua. Para esto consta de un rectificador, fusibles y otroscomponentes a base de cobre, estaño, aluminio y otros metales que lepermiten recibir la electricidad, regularla, filtrarla y adaptarla a lasnecesidades de la computadora, de esta salen cables de cobre para darenergía al disco duro, unidades ópticas, al floppy y a la tarjeta madre 13

Memoria RAMLa memoria de acceso aleatorio o RAM es la memoria desde donde elprocesador recibe las instrucciones y guarda los resultados. Dependiendo dela memoria ram de nuestra computadora y el procesador, se determina lavelocidad de esta.Los módulos de memoria RAM son tarjetas de circuito impreso que tienensoldados semiconductores de silicio y, en el caso del tipo SIMM en adelante,se emplea cobre para el área en donde se enchufan (sus pines). En muchoscasos, las memorias pueden contener disipadores de calor a base dealuminio. 14

Disco Duro El disco duro es la unidad de almacenamiento permanente de la computadora, en el es donde se guarda información como el sistema operativo, imágenes, música, documentos, etc.Un disco duro se compone de muchos elementos; citaremos los másimportantes de cara a entender su funcionamiento. En primer lugar, lainformación se almacena en unos finos platos o discos, generalmente dealuminio, recubiertos por un material sensible a alteraciones magnéticas.Estos discos, cuyo número varía según la capacidad de la unidad, seencuentran agrupados uno sobre otro y atravesados por un eje, y girancontinuamente a gran velocidad.Asimismo, cada disco posee dos diminutos cabezales de lectura/escritura,uno en cada cara. Estos cabezales se encuentran flotando sobre lasuperficie del disco sin llegar a tocarlo. Estos cabezales generan señaleseléctricas que alteran los campos magnéticos del disco, dando forma a lainformación. (dependiendo de la dirección hacia donde estén orientadas laspartículas, valdrán 0 o valdrán 1).La carcasa del disco puede variar según el fabricante, pero el mas usado esel aluminio, y la parte de los conectores, esta rodeada por unos marcos deplástico, y los pines pueden ser de aluminio, hierro u otros materiales. 15

Unidades ópticas. Se trata de aquellos dispositivos que son capaces de leer, escribir y reescribir datos por medio de un rayo láser en las superficie plástica de un disco. Estas unidades pueden estar montadas dentro del gabinete de la computadora, ó bien, ser una unidad externa de fábrica. Estas unidades se conectan a lacomputadora y permiten el uso de diversos tipos de discos, como DVD-ROM,CD-ROM, etc.Están compuestas en su mayoría por una serie de PCB´s un dispositivo laserdistintos cables de cobre que interconectan sus componentes internos y unacarcasa de aluminio.Cables IDE/Sata/FDD Permiten conectar dispositivos como unidades opticas, discos duros y unidades de disket a la tarjeta madre. Son de cobre recubierto con plástico y son resistentes al calor. 16
