  • 1. 대용량 분산 아키텍쳐 #5.REST 조대협 http://bcho.tistory.com
  • 2. ICE Break Roy Fielding REST Open API Service Companies WebService

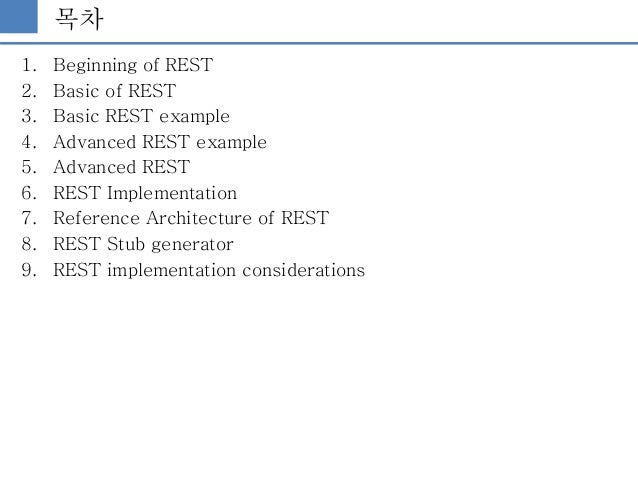

  • 3. 목차 1. Beginning of REST 2. Basic of REST 3. Basic REST example 4. Advanced REST example 5. Advanced REST 6. REST Implementation 7. Reference Architecture of REST 8. REST Stub generator 9. REST implementation considerations

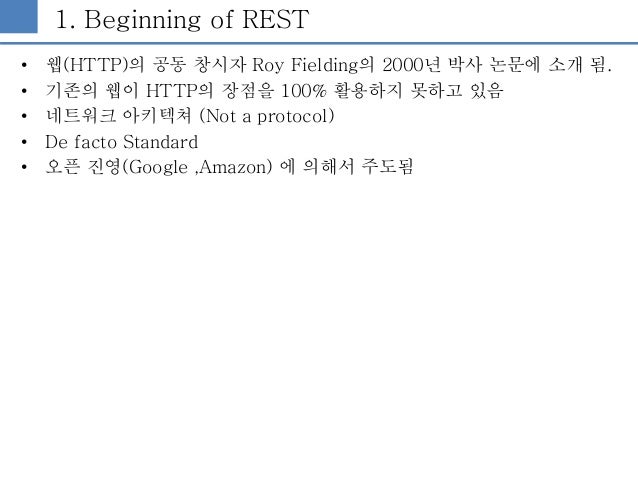

  • 4. 1. Beginning of REST • 웹(HTTP)의 공동 창시자 Roy Fielding의 2000년 박사 논문에 소개 됨. • 기존의 웹이 HTTP의 장점을 100% 활용하지 못하고 있음 • 네트워크 아키텍쳐 (Not a protocol) • De facto Standard • 오픈 진영(Google ,Amazon) 에 의해서 주도됨

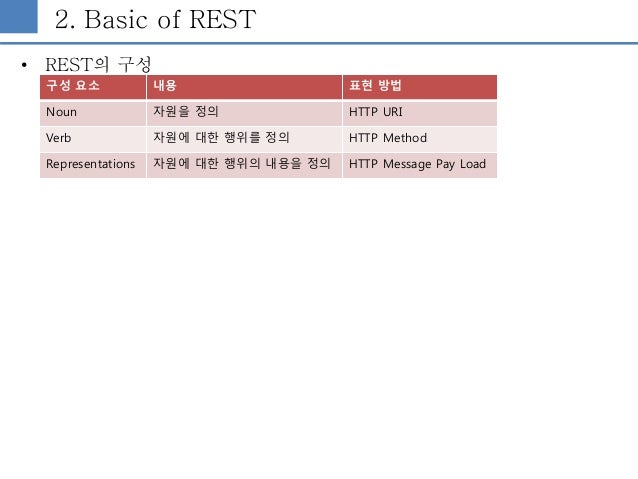

  • 5. 2. Basic of REST • REST의 구성 구성 요소 내용 표현 방법 Noun 자원을 정의 HTTP URI Verb 자원에 대한 행위를 정의 HTTP Method Representations 자원에 대한 행위의 내용을 정의 HTTP Message Pay Load
  • 6. 2. Basic of REST • Examples  자바스터디 시스템에 이름이 “bcho”이 사용자를 생성  자바스터디 시스템에서 이름이 “bcho”이 사용자 정보를 조회  자바스터디 시스템에서 이름이 “bcho”인 사용자 정보를 변경  자바스터디 시스템에서 이름이 “bcho”인 사용자 정보를 삭제 URI : http://www.javastudy.co.kr/users/bcho Method : GET URI : http://www.javastudy.co.kr/users/bcho Method : POST <user> <name>조대협</name> <email>bcho@bea.com</email> </user> URI : http://www.javastudy.co.kr/users/bcho Method : PUT <user> <name>조대협</name> <email>bcho@bea.com</email> </user> URI : http://www.javastudy.co.kr/users/bcho Method : DELETE Noun Verb Representation

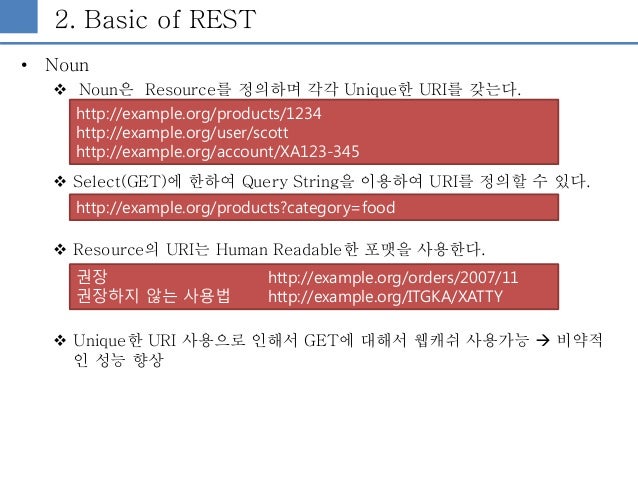

  • 7. 2. Basic of REST • Noun  Noun은 Resource를 정의하며 각각 Unique한 URI를 갖는다.  Select(GET)에 한하여 Query String을 이용하여 URI를 정의할 수 있다.  Resource의 URI는 Human Readable한 포맷을 사용한다.  Unique한 URI 사용으로 인해서 GET에 대해서 웹캐쉬 사용가능  비약적 인 성능 향상 http://example.org/products?category=food http://example.org/products/1234 http://example.org/user/scott http://example.org/account/XA123-345 권장 http://example.org/orders/2007/11 권장하지 않는 사용법 http://example.org/ITGKA/XATTY

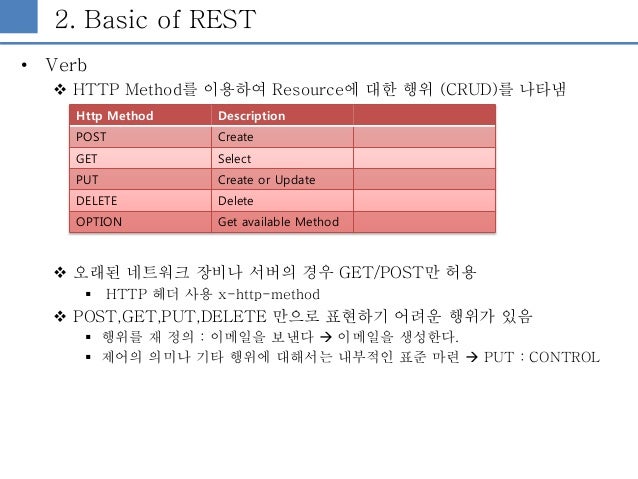

  • 8. 2. Basic of REST • Verb  HTTP Method를 이용하여 Resource에 대한 행위 (CRUD)를 나타냄  오래된 네트워크 장비나 서버의 경우 GET/POST만 허용  HTTP 헤더 사용 x-http-method  POST,GET,PUT,DELETE 만으로 표현하기 어려운 행위가 있음  행위를 재 정의 : 이메일을 보낸다  이메일을 생성한다.  제어의 의미나 기타 행위에 대해서는 내부적인 표준 마련  PUT : CONTROL Http Method Description POST Create GET Select PUT Create or Update DELETE Delete OPTION Get available Method

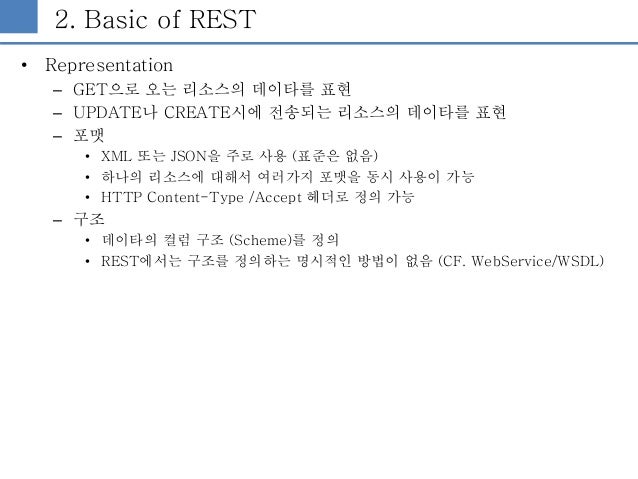

  • 9. 2. Basic of REST • Representation – GET으로 오는 리소스의 데이타를 표현 – UPDATE나 CREATE시에 전송되는 리소스의 데이타를 표현 – 포맷 • XML 또는 JSON을 주로 사용 (표준은 없음) • 하나의 리소스에 대해서 여러가지 포맷을 동시 사용이 가능 • HTTP Content-Type /Accept 헤더로 정의 가능 – 구조 • 데이타의 컬럼 구조 (Scheme)를 정의 • REST에서는 구조를 정의하는 명시적인 방법이 없음 (CF. WebService/WSDL)

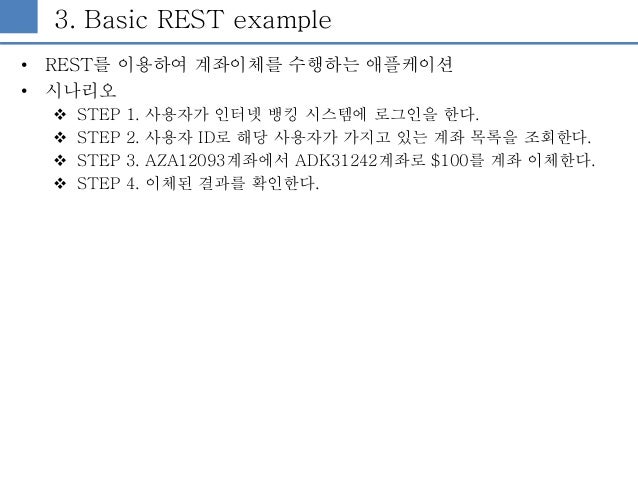

  • 10. 3. Basic REST example • REST를 이용하여 계좌이체를 수행하는 애플케이션 • 시나리오  STEP 1. 사용자가 인터넷 뱅킹 시스템에 로그인을 한다.  STEP 2. 사용자 ID로 해당 사용자가 가지고 있는 계좌 목록을 조회한다.  STEP 3. AZA12093계좌에서 ADK31242계좌로 $100를 계좌 이체한다.  STEP 4. 이체된 결과를 확인한다.

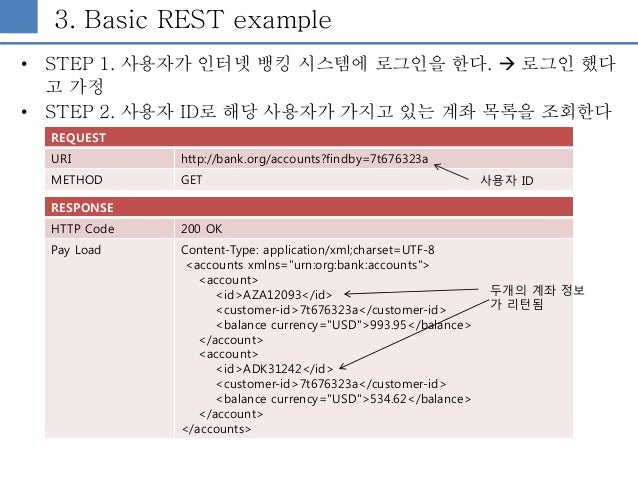

  • 11. 3. Basic REST example • STEP 1. 사용자가 인터넷 뱅킹 시스템에 로그인을 한다.  로그인 했다 고 가정 • STEP 2. 사용자 ID로 해당 사용자가 가지고 있는 계좌 목록을 조회한다 REQUEST URI http://bank.org/accounts?findby=7t676323a METHOD GET RESPONSE HTTP Code 200 OK Pay Load Content-Type: application/xml;charset=UTF-8 <accounts xmlns="urn:org:bank:accounts"> <account> <id>AZA12093</id> <customer-id>7t676323a</customer-id> <balance currency="USD">993.95</balance> </account> <account> <id>ADK31242</id> <customer-id>7t676323a</customer-id> <balance currency="USD">534.62</balance> </account> </accounts> 사용자 ID 두개의 계좌 정보 가 리턴됨
  • 12. 3. Basic REST example • STEP 3. AZA12093계좌에서 ADK31242계좌로 $100를 계좌 이체한다. REQUEST URI http://bank.org/transfer Method POST PayLoad Content-Type: application/xml;charset=UTF-8 <transfer xmlns="urn:org:bank:accounts"> <from>account:AZA12093</from> <to>account:ADK31242</to> <amount currency="USD">100</amount> <note>RESTing</note> </transfer> RESPONSE HTTP Code 201 Created Pay Load Content-Type: application/xml;charset=UTF-8 <transfer xmlns="urn:org:bank:accounts"> <from>account:AZA12093</from> <to>account:ADK31242</to> <id>transfer:XTA8763</id> <amount currency="USD">100</amount> <note>RESTing</note> </transfer> 계좌 이체 Transaction Id 계좌 이체 Transaction 이 생성됨

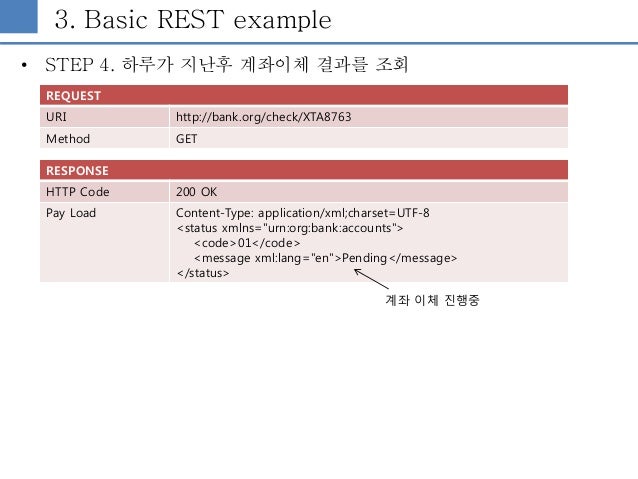

  • 13. 3. Basic REST example • STEP 4. 하루가 지난후 계좌이체 결과를 조회 REQUEST URI http://bank.org/check/XTA8763 Method GET RESPONSE HTTP Code 200 OK Pay Load Content-Type: application/xml;charset=UTF-8 <status xmlns="urn:org:bank:accounts"> <code>01</code> <message xml:lang="en">Pending</message> </status> 계좌 이체 진행중

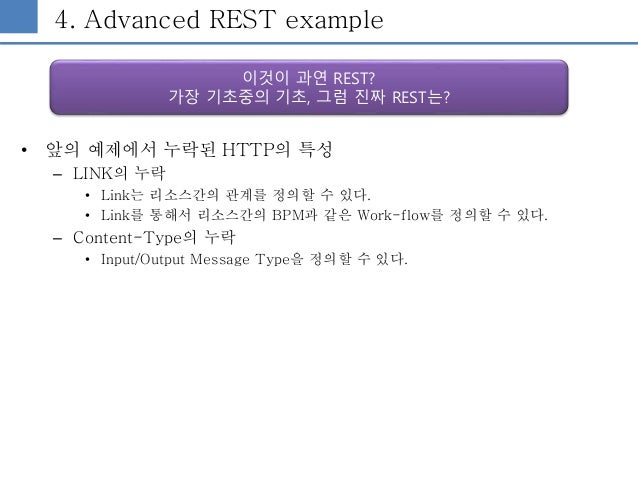

  • 14. 4. Advanced REST example • 앞의 예제에서 누락된 HTTP의 특성 – LINK의 누락 • Link는 리소스간의 관계를 정의할 수 있다. • Link를 통해서 리소스간의 BPM과 같은 Work-flow를 정의할 수 있다. – Content-Type의 누락 • Input/Output Message Type을 정의할 수 있다. 이것이 과연 REST? 가장 기초중의 기초, 그럼 진짜 REST는?

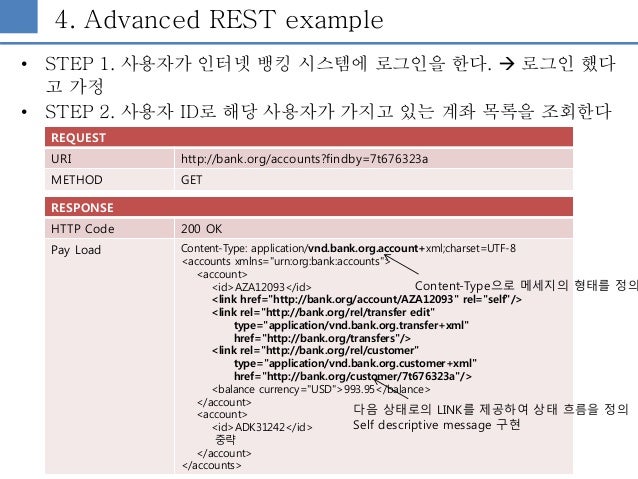

  • 15. 4. Advanced REST example • STEP 1. 사용자가 인터넷 뱅킹 시스템에 로그인을 한다.  로그인 했다 고 가정 • STEP 2. 사용자 ID로 해당 사용자가 가지고 있는 계좌 목록을 조회한다 REQUEST URI http://bank.org/accounts?findby=7t676323a METHOD GET RESPONSE HTTP Code 200 OK Pay Load Content-Type: application/vnd.bank.org.account+xml;charset=UTF-8 <accounts xmlns="urn:org:bank:accounts"> <account> <id>AZA12093</id> <link href="http://bank.org/account/AZA12093" rel="self"/> <link rel="http://bank.org/rel/transfer edit" type="application/vnd.bank.org.transfer+xml" href="http://bank.org/transfers"/> <link rel="http://bank.org/rel/customer" type="application/vnd.bank.org.customer+xml" href="http://bank.org/customer/7t676323a"/> <balance currency="USD">993.95</balance> </account> <account> <id>ADK31242</id> 중략 </account> </accounts> Content-Type으로 메세지의 형태를 정의 다음 상태로의 LINK를 제공하여 상태 흐름을 정의 Self descriptive message 구현

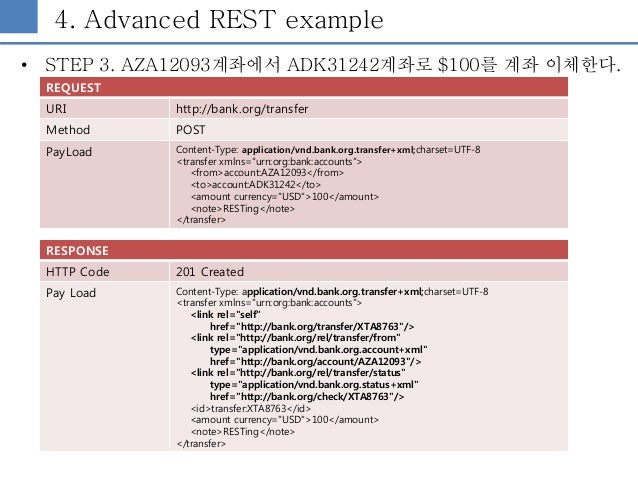

  • 16. 4. Advanced REST example • STEP 3. AZA12093계좌에서 ADK31242계좌로 $100를 계좌 이체한다. REQUEST URI http://bank.org/transfer Method POST PayLoad Content-Type: application/vnd.bank.org.transfer+xml;charset=UTF-8 <transfer xmlns="urn:org:bank:accounts"> <from>account:AZA12093</from> <to>account:ADK31242</to> <amount currency="USD">100</amount> <note>RESTing</note> </transfer> RESPONSE HTTP Code 201 Created Pay Load Content-Type: application/vnd.bank.org.transfer+xml;charset=UTF-8 <transfer xmlns="urn:org:bank:accounts"> <link rel="self“ href="http://bank.org/transfer/XTA8763"/> <link rel="http://bank.org/rel/transfer/from" type="application/vnd.bank.org.account+xml" href="http://bank.org/account/AZA12093"/> <link rel="http://bank.org/rel/transfer/status" type="application/vnd.bank.org.status+xml" href="http://bank.org/check/XTA8763"/> <id>transfer:XTA8763</id> <amount currency="USD">100</amount> <note>RESTing</note> </transfer>
  • 17. 4. Advanced REST example • STEP 4. 하루가 지난후 계좌이체 결과를 조회 REQUEST URI http://bank.org/check/XTA8763 Method GET RESPONSE HTTP Code 200 OK Pay Load Content-Type: application/vnd.bank.org.transfer+xml;charset=UTF-8 l;charset=UTF-8 <status xmlns="urn:org:bank:accounts"> <code>01</code> <message xml:lang="en">Pending</message> </status> 계좌 이체 진행중

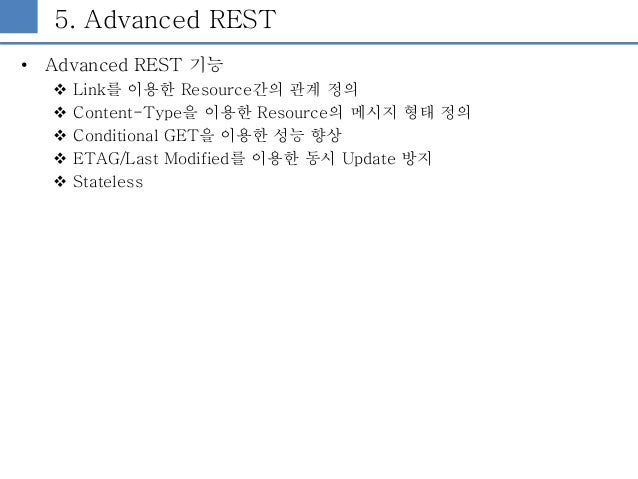

  • 18. 5. Advanced REST • Advanced REST 기능  Link를 이용한 Resource간의 관계 정의  Content-Type을 이용한 Resource의 메시지 형태 정의  Conditional GET을 이용한 성능 향상  ETAG/Last Modified를 이용한 동시 Update 방지  Stateless
  • 19. 5. Advanced REST • Link – Resource간의 관계를 정의 – LINK를 따라가면서 API의 사용법을 알 수 있음 (Self-Descriptive) – Releation,URI,Content-Type으로 구성됨 • Relation : Resource간의 관계를 정의 (사람이 이해하기 쉬운 형태라야함) • URI : 연관된 Resource에 대한 URI • Content-Type: 해당 Resource에 대한 데이터 포맷과 구조 – 표준안은 없고 논문에 따라 상당히 많은 표현 방법을 권장함 <link rel=“Relation” href=“http://URI” type=“Resource의 포맷과 구조” /> <link rel=“order” hfer=“http://example.org/order” type=“application/example.org.order+xml” /> <관계 href=“http://URI” /> <order href=“http://example.org/order” /> 예제 1) 예제 2) • 단순하고 이해하기 쉬움 • 관계가 XML Element로 표현되기 때문에 XML 스키마의 복잡도가 증가함 • In/out message 에 대한 타입이 정의되지 않음 (HEAD 등을 이용하여 Query하는 디자인이 필요) • 정형화된 형태로 실제 구현에 유리함 • 가독성이 떨어짐 • In/out message에 대한 타입 정의가 모호함 (Resource에 대한 데이터 타입은 원칙적으로 하나이지 만 예외에 대한 대응 능력이 떨어짐)

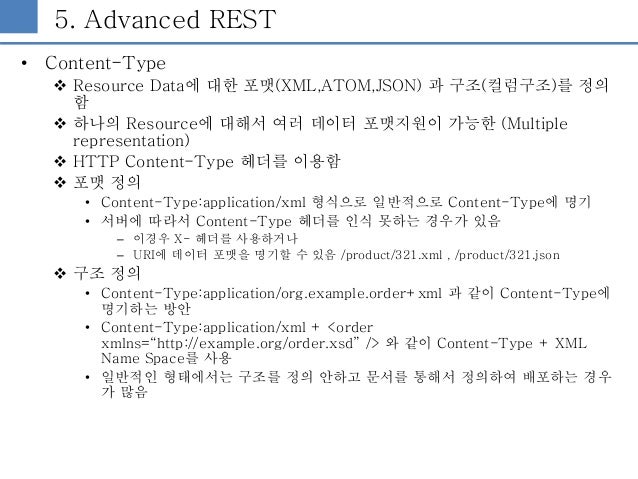

  • 20. 5. Advanced REST • Content-Type  Resource Data에 대한 포맷(XML,ATOM,JSON) 과 구조(컬럼구조)를 정의 함  하나의 Resource에 대해서 여러 데이터 포맷지원이 가능한 (Multiple representation)  HTTP Content-Type 헤더를 이용함  포맷 정의 • Content-Type:application/xml 형식으로 일반적으로 Content-Type에 명기 • 서버에 따라서 Content-Type 헤더를 인식 못하는 경우가 있음 – 이경우 X- 헤더를 사용하거나 – URI에 데이터 포맷을 명기할 수 있음 /product/321.xml , /product/321.json  구조 정의 • Content-Type:application/org.example.order+xml 과 같이 Content-Type에 명기하는 방안 • Content-Type:application/xml + <order xmlns=“http://example.org/order.xsd” /> 와 같이 Content-Type + XML Name Space를 사용 • 일반적인 형태에서는 구조를 정의 안하고 문서를 통해서 정의하여 배포하는 경우 가 많음
  • 21. 5. Advanced REST • Conditional GET – Web Proxy를 이용하여, 캐슁된 내용이 변경이 되지 않았으면 캐쉬 내용을 재활용하는 기술 – 서버 성능과 자원사용의 효율성이 비약적으로 높아짐 – Resource에 대한 URI가 유일하기 때문에 가능함 – Last-Modified 헤더나 ETAG 헤더를 이용하여 구현 가능 ※ Resource마다 Last-Modified 값을 관리해야 함 • Conditional GET with Last-Modified Header Client REST GET /partners/UK 200 OK Last-Modified: Sun, 21 Jan 2007 09:35:19 GMT [response] GET /partners/UK If-Modified-Since: Sun, 21 Jan 2007 09:35:19 GMT 304 Not Modified Some time later No content

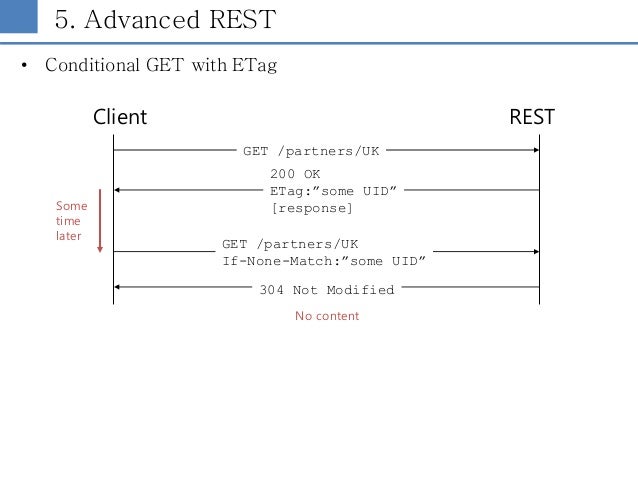

  • 22. 5. Advanced REST • Conditional GET with ETag Client REST GET /partners/UK 200 OK ETag:”some UID” [response] GET /partners/UK If-None-Match:”some UID” 304 Not Modified Some time later No content
  • 23. 5. Advanced REST • ETAG/Last Modified를 이용한 동시 Update 방지 – Etag나 Last-Modified 헤더 이용 – 동시에 두 사용자가 하나의 Resource에 업데이트를 하여 데이터가 달라지는 문제를 방지 Client1 REST GET /party/42 200 OK ETag:”some UID” [response] POST /party/42 ETag:”some UID” 412 Precondition not satisfied Client2 POST /party/42 ETag:”some UID” GET /party/42 200 OK ETag:”some UID” [response] Update가 끝난후 Etag가 변경됨 예전 Etag값으로 Update를 요청했기 때문에 412 에러를 내보냄

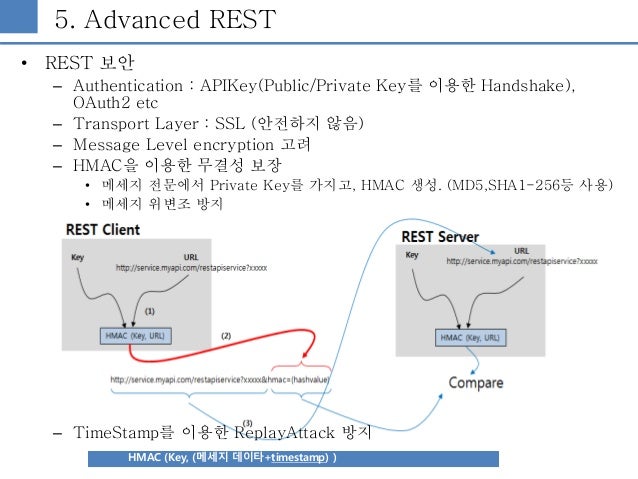

  • 24. 5. Advanced REST • REST 보안 – Authentication : APIKey(Public/Private Key를 이용한 Handshake), OAuth2 etc – Transport Layer : SSL (안전하지 않음) – Message Level encryption 고려 – HMAC을 이용한 무결성 보장 • 메세지 전문에서 Private Key를 가지고, HMAC 생성. (MD5,SHA1-256등 사용) • 메세지 위변조 방지 – TimeStamp를 이용한 ReplayAttack 방지 HMAC (Key, (메세지 데이타+timestamp) )

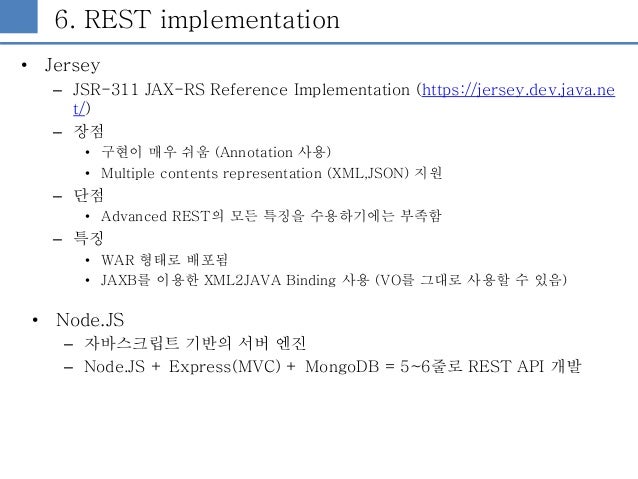

  • 25. 6. REST implementation • Jersey – JSR-311 JAX-RS Reference Implementation (https://jersey.dev.java.ne t/) – 장점 • 구현이 매우 쉬움 (Annotation 사용) • Multiple contents representation (XML,JSON) 지원 – 단점 • Advanced REST의 모든 특징을 수용하기에는 부족함 – 특징 • WAR 형태로 배포됨 • JAXB를 이용한 XML2JAVA Binding 사용 (VO를 그대로 사용할 수 있음) • Node.JS – 자바스크립트 기반의 서버 엔진 – Node.JS + Express(MVC) + MongoDB = 5~6줄로 REST API 개발
  • 26. 6. REST implementation URI HTTP Method Content-Type Content-Type: Input Message Type Content-Type : Output Message Type Read Parameter from Query String http://example.org/resource?search=XX URI Read Parameter from URI http://example.org/resource/{container}

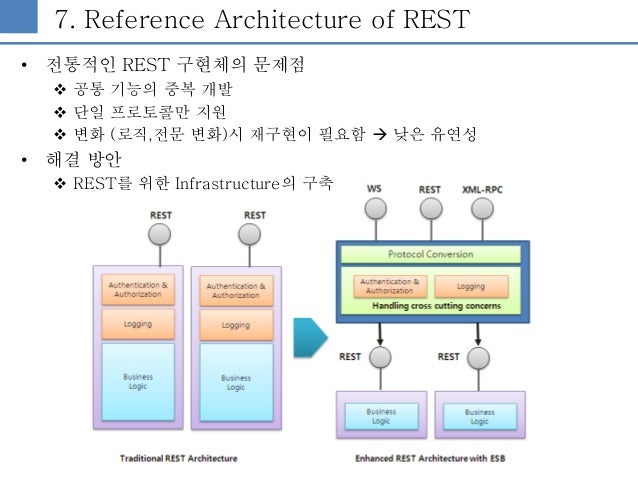

  • 27. 7. Reference Architecture of REST • 전통적인 REST 구현체의 문제점  공통 기능의 중복 개발  단일 프로토콜만 지원  변화 (로직,전문 변화)시 재구현이 필요함  낮은 유연성 • 해결 방안  REST를 위한 Infrastructure의 구축

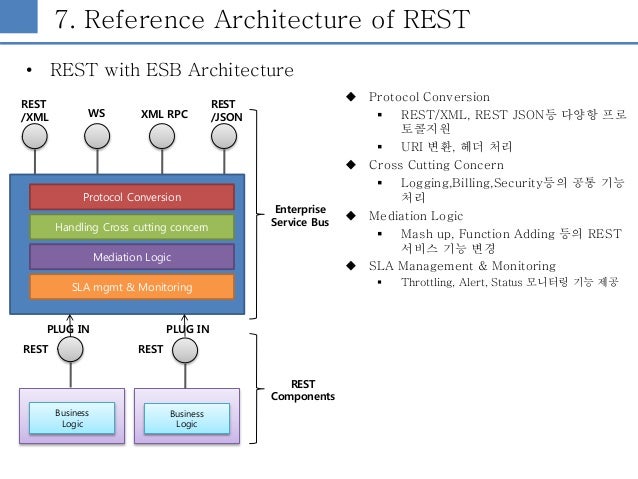

  • 28. 7. Reference Architecture of REST • REST with ESB Architecture Protocol Conversion REST /XML WS XML RPC Handling Cross cutting concern Mediation Logic SLA mgmt & Monitoring REST /JSON Business Logic REST Business Logic REST PLUG IN PLUG IN REST Components Enterprise Service Bus  Protocol Conversion  REST/XML, REST JSON등 다양항 프로 토콜지원  URI 변환, 헤더 처리  Cross Cutting Concern  Logging,Billing,Security등의 공통 기능 처리  Mediation Logic  Mash up, Function Adding 등의 REST 서비스 기능 변경  SLA Management & Monitoring  Throttling, Alert, Status 모니터링 기능 제공

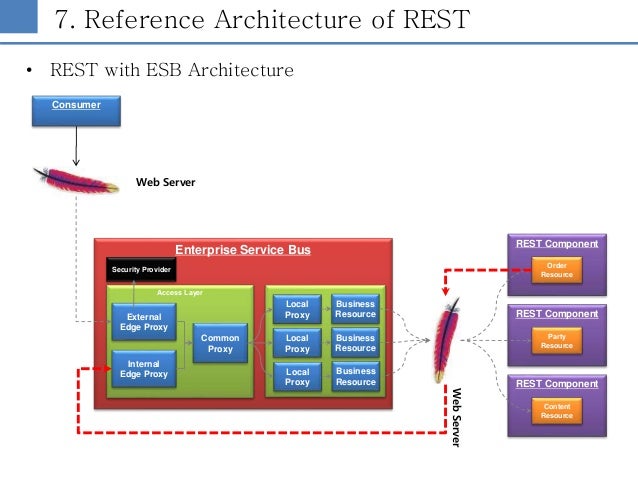

  • 29. 7. Reference Architecture of REST Enterprise Service Bus Access Layer External Edge Proxy Common Proxy Internal Edge Proxy REST Component Party Resource REST Component Order Resource Local Proxy Business Resource Local Proxy Business Resource Local Proxy Business Resource REST Component Content Resource WebServer Consumer Security Provider Web Server • REST with ESB Architecture

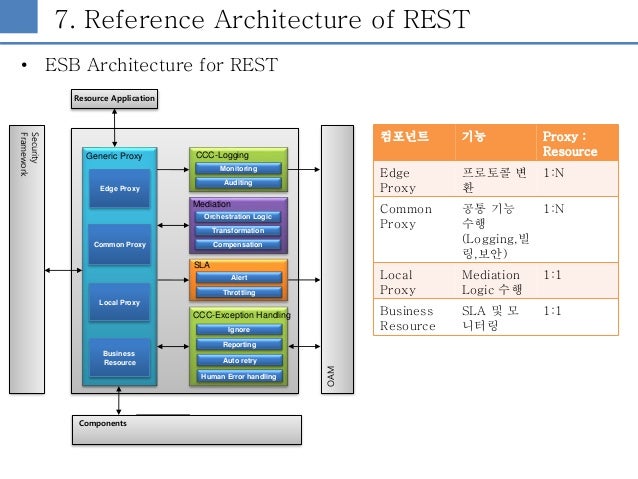

  • 30. 7. Reference Architecture of REST • ESB Architecture for REST Edge Proxy Common Proxy Local Proxy Business Resource Generic Proxy Monitoring Auditing CCC-Logging Alert Throttling SLA Ignore Reporting CCC-Exception Handling Auto retry Human Error handling OAM Security Framework Resource Application Components Orchestration Logic Transformation Compensation Mediation 컴포넌트 기능 Proxy : Resource Edge Proxy 프로토콜 변 환 1:N Common Proxy 공통 기능 수행 (Logging,빌 링,보안) 1:N Local Proxy Mediation Logic 수행 1:1 Business Resource SLA 및 모 니터링 1:1

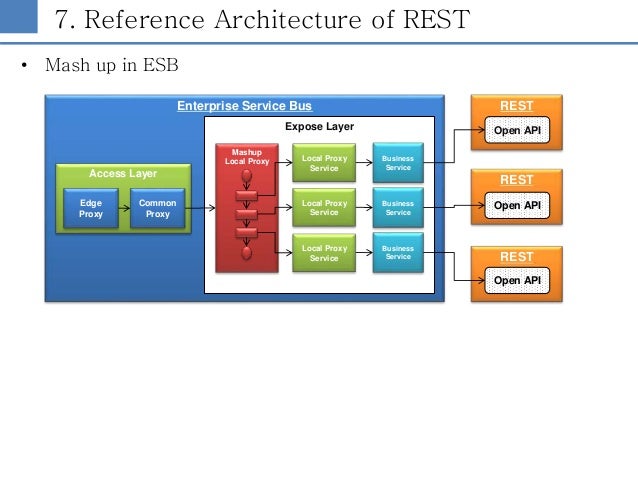

  • 31. 7. Reference Architecture of REST • Mash up in ESB Enterprise Service Bus REST REST REST Expose Layer Business Service Business Service Business Service Open API Open API Open API Access Layer Common Proxy Edge Proxy Local Proxy Service Local Proxy Service Local Proxy Service Mashup Local Proxy
  • 32. 8. REST Stub generator • REST의 또다른 문제점 – 클라이언트 STUB이 없음 (WS는 자동 STUB이 있음) – REST 서비스에 대한 메뉴얼을 만들어서 웹에 배포해야함 • 해결안 – REST 소스코드를 자동 분석하여 CLIENT STUB과 메뉴얼을 자동생성 ※ 요즘은 JSON Doc을 만들어서 호출 JAX-RS Source Code Parser (Qdox) XML (Meta Info) Client Stub Code REST API Manual (HTML) XSLT (Style Sheet) Velocity (Code Template) Generator Tool Kit

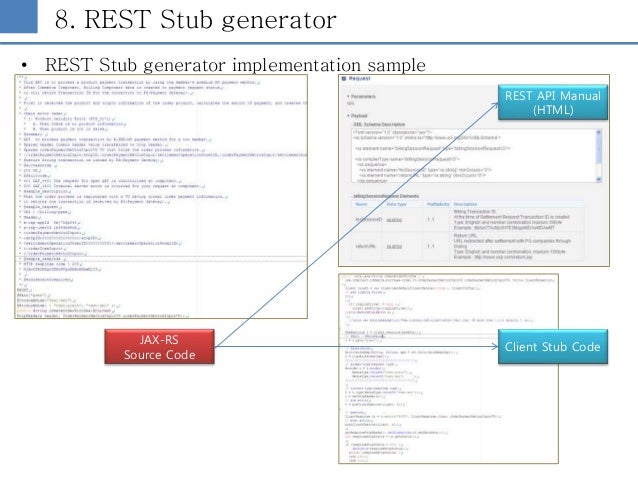

  • 33. 8. REST Stub generator • REST Stub generator implementation sample JAX-RS Source Code Client Stub Code REST API Manual (HTML)
  • 34. 8. REST Stub generator • Mapping Rule Output Parameter Resource name Endpoint URI Description Method Summary ||Method||EndpointURI||Http Method||Summary|| Endpoint URI Http method Response type Description Overview Path parameter || name || type || description || Query parameter || name || type || required || description || Message payload ||element name || type || multiplicity|| description|| XML Scheme Input Parameter Header || headerparam || type || required || description || Header || headerparam || type || required || description || Message payload ||element name || type || multiplicity|| description|| XML Scheme Http response code || Http response code || description || Method Input Http-method : Endpoint-uri : Http header & values Message Payload Output Http-response code Http header & values Message Payload Sample JAX-RS source code Meta Information public void method(@HttpHeader (“x-REST-requestid”)String requestid From JAXB code From JAXB code 1..N1..1 We will use header with “HeaderConfigVo” will not support @HttpHeader annotation in this phase Use Common Standard Use Common Standard

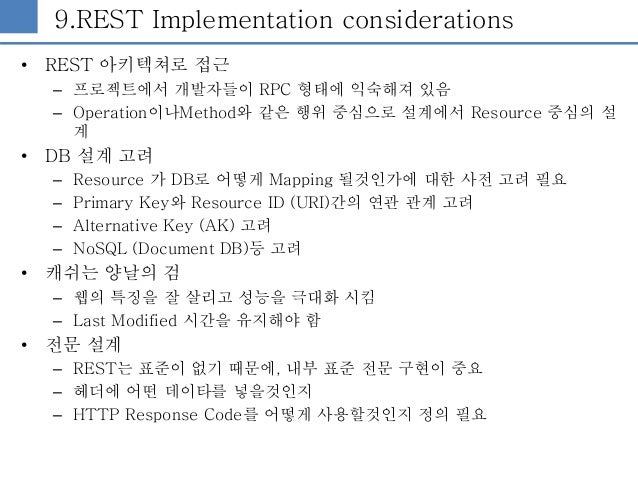

  • 35. 9.REST Implementation considerations • REST 아키텍쳐로 접근 – 프로젝트에서 개발자들이 RPC 형태에 익숙해져 있음 – Operation이나Method와 같은 행위 중심으로 설계에서 Resource 중심의 설 계 • DB 설계 고려 – Resource 가 DB로 어떻게 Mapping 될것인가에 대한 사전 고려 필요 – Primary Key와 Resource ID (URI)간의 연관 관계 고려 – Alternative Key (AK) 고려 – NoSQL (Document DB)등 고려 • 캐쉬는 양날의 검 – 웹의 특징을 잘 살리고 성능을 극대화 시킴 – Last Modified 시간을 유지해야 함 • 전문 설계 – REST는 표준이 없기 때문에, 내부 표준 전문 구현이 중요 – 헤더에 어떤 데이타를 넣을것인지 – HTTP Response Code를 어떻게 사용할것인지 정의 필요

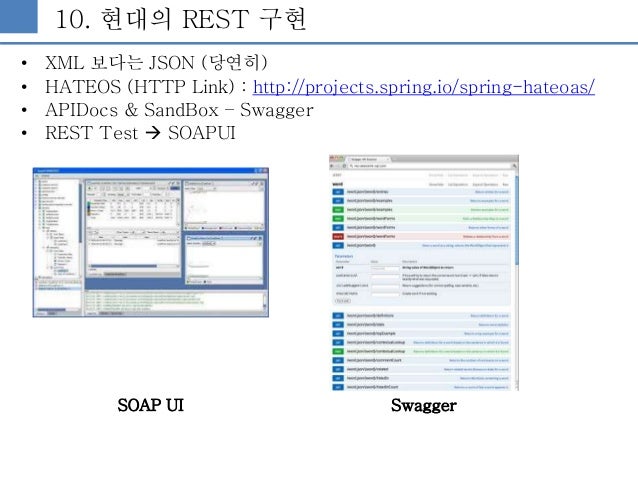

  • 36. 10. 현대의 REST 구현 • XML 보다는 JSON (당연히) • HATEOS (HTTP Link) : http://projects.spring.io/spring-hateoas/ • APIDocs & SandBox – Swagger • REST Test  SOAPUI SOAP UI Swagger
  • 37. 참고할만한 자료 • Stormpath.com API 디자인 • APIgee.com  API 디자인 가이드 문서

×
