Pengantar proses manufaktur (AA)

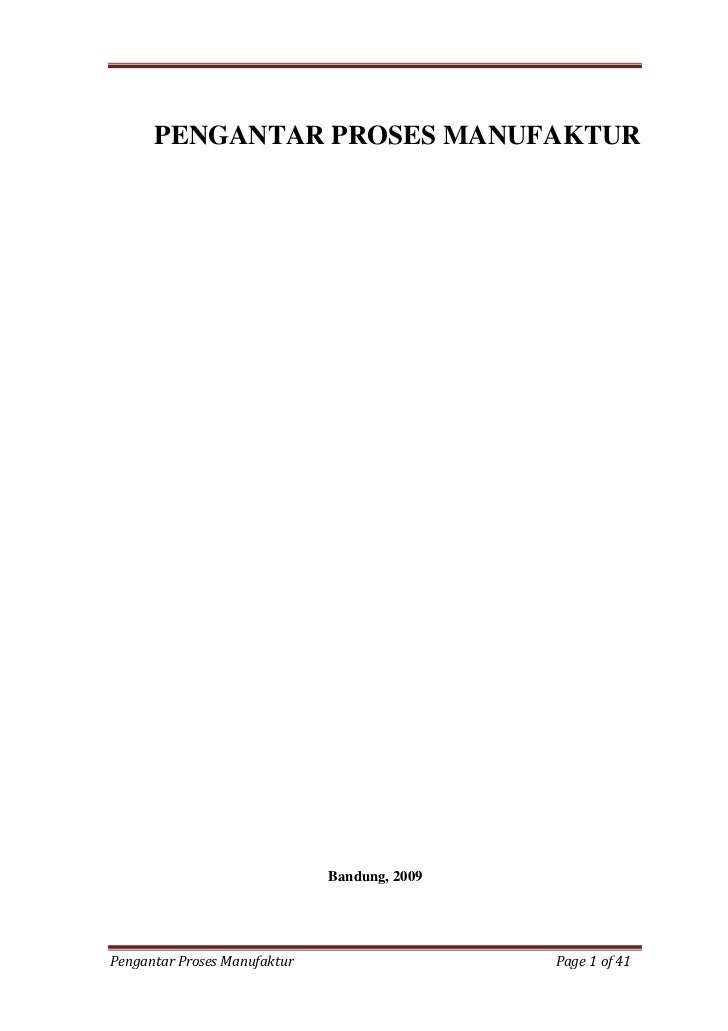

  1. 1. PENGANTAR PROSES MANUFAKTUR Bandung, 2009Pengantar Proses Manufaktur Page 1 of 41
  2. 2. 2.1 Pendahuluan Industri pengolahan logam secara garis besar dibagi atas 3 bagian pokok seperti yangdiperlihatkan pada Gambar 2.2 dan 2.3, yaitu sebagai berikut: 1. Industri hulu: industri yang mengolah bahan tambang berupa batuan mineral menjadi bijihh logam dasar melalui proses penambangan dan ekstraksi. 2. Industri antara: industri yang mengolah bijihh logam dasar menjadi produk antara atau ½ jadi seperti: billet, slab, bloom, rod dan ingot. 3. Industri hilir: industri yang mengolah lebih lanjut produk industri antara yaitu dari produk ½ jadi menjadi produk jadi. Proses pengolahan logam pada ke tiga industri tersebut di atas akan dijelaskanberikut ini, dengan penekanan pada proses pembuatan besi dan baja serta proses-prosesmanufaktur (Gambar 2.1) dalam pembuatan produk logam tersebut. Gambar 2.1 Klasifikasi proses manufakturPengantar Proses Manufaktur Page 2 of 41
  3. 3. Gambar 2.2 Diagram alir Proses Pengolahan Logam Dalam Industri. Gambar 2.3 Aliran Proses/Pembuatan Besi dan Baja Menurut Kelompok Industri.Pengantar Proses Manufaktur Page 3 of 41
  4. 4. Gambar 2.4 Proses pembuatan besi dan baja, mulai dari bijih besi sampai menjadi produk jadi.2.2 Pembuatan Besi dan Baja2.2.1 Penambangan dan Pengolahan Bijih Besi Seperti yang ditunjukkan pada gambar 2.2 sampai 2.4 bahwa bahan baku awaldalam aliran proses pembuatan besi dan baja adalah bijih besi (iron ore). Bijih besi yangdidapatkan dari alam umumnya merupakan senyawa besi dengan oksigen seperti hematite(Fe2O3), magnetite (Fe3O4), limonit (FeO(OH)nH2O), siderit (Fe2 CO3) dan pyrite (FeS2).Pembentukan senyawa besi oksida tersebut sebagai proses alam yang terjadi selamaribuan tahun. Kandungan senyawa besi dibumi ini mencapai 5 % dari seluruh kerak bumi. Penambangan bijih besi tergantung keadaan di mana bijih besi tersebutditemukan. Jika bijih besi ada di permukaan bumi, maka penambangan dilakukandipermukaan bumi (open-pit mining), dan jika bijih besi berada di dalam tanah makapenambangan dilakukan dibawah tanah (underground mining). Karena bijih besididapatkan dalam bentuk senyawa dan bercampur dengan kotoran-kotoran lainnyamaka sebelum dilakukan peleburan bijih besi tersebut terlebih dahulu harus dilakukanpemurnian untuk mendapatkan konsentrasi bijih yang lebih tinggi (25-40%). Prosespemurnian ini dilakukan dengan metode: crushing, screening, dan pencucian (washing).Untuk meningkatkan kemurnian menjadi lebih tinggi (60-65%) serta memudahkan dalampenanganan berikutnya, dilakukan proses agglomerasi dengan langkah-langkah sebagaiberikut:Pengantar Proses Manufaktur Page 4 of 41
  5. 5.  Bijih besi dihancurkan menjadi partikel-partikel halus (serbuk).  Partikel-partikel bijih besi kemudian dipisahkan dari kotoran-kotoran dengan cara pemisahan magnet (magnetic separator) atau metode lainnya.  Serbuk bijih besi selanjutnya dibentuk menjadi pelet berupa bola-bola kecil berdiameter antara 12,5-20 mm.  Terakhir, pelet bijih besi dipanaskan melalui proses sinter/pemanasan hingga temperatur 1300C agar pelet tersebut menjadi keras dan kuat sehingga tidak mudah rontok pada saat transportasi.2.2.2 Proses Reduksi Bijih Tujuan proses reduksi bijih adalah untuk menghilangkan ikatan oksigen dari bijihbesi sehingga kandungan metalik meningkat. Proses reduksi ini memerlukan gas reduktorseperti hidrogen (H2) atau gas karbon monoksida (CO). Terdapat 2 jenis proses reduksi bijihyaitu proses reduksi langsung dan proses reduksi secara tidak langsung.2.2.2.1 Proses Reduksi Langsung Proses ini biasanya digunakan untuk merubah pelet menjadi besi spons (spongeiron) atau sering disebut besi hasil reduksi langsung (direct reduced iron). Gas reduktoryang dipakai biasanya berupa gas hidrogen dan gas CO yang dapat dihasilkan melaluipemanasan gas alam cair (LNG) dengan uap air di dalam suatu reaktor dengan reaksi kimiasebagai berikut:CH4 + H2O CO + 3H2(gas hidro karbon) (uap air panas) (gas reduktor) Dengan menggunakan gas hidrogen dan gas CO dari persamaan reaksi kimia diatas maka proses reduksi terhadap pelet bijih besi dapat dicapai dengan reaksi kimiasebagai berikut:Fe2O3 + 3H2 2Fe + 3H 2 O(pelet spons) (gas hidrogen) (Besi (uap air)atau reaksi reduksi gas CO terhadap bijih hematite yaitu sebagai berikut:Fe2O3 + 3CO 2Fe + 3CO 2Pengantar Proses Manufaktur Page 5 of 41
  6. 6. 2.2.2.2 Proses Reduksi Tidak Langsung Proses ini dilakukan dengan menggunakan tungku peleburan yang disebut juga tanurtinggi (blast furnace) seperti yang ditunjukkan gambar 2.5. Bijih besi hasilpenambangan dimasukkan ke dalam tanur tinggi tersebut dan di dalam tanur tinggi terjadiproses reduksi secara tidak langsung. Bahan bakar yang digunakan pada tanur tinggi ini adalah arang kayu dari kayu yangtelah dibakar atau menggunakan batu bara yang telah didestilasi kering yang dikenal dengannama kokas dengan kandungan karbon (C) di atas 80%, kokas tersebut tidak hanya berfungsisebagai bahan bakar, tetapi juga berfungsi sebagai pembentuk gas CO sebagai reduktor. Untukmenimbulkan reaksi pembakaran, maka ke dalam tanur tersebut ditiupkan udaradengan menggunakan blower (gambar 2.6) sehingga terjadi proses oksidasi sebagai berikut:2C + O2 2CO + PanasGas CO yang terjadi dapat menimbulkan reaksi reduksi terhadap bijih yang dimasukkan kedalam tanur tersebut. Sedangkan panas yang ditimbulkan berguna untuk mencairkan besiyang telah tereduksi tersebut. Untuk mengurangi kotoran-kotoran (impuritis) dari logam cair, ke dalam tanurbiasanya ditambahkan sejumlah batu kapur (limestone). Batu kapur tersebut akanmembentuk terak (slag) dan dapat mengikat kotoran-kotoran yang ada di dalam logam cair.Karena berat jenis terak lebih rendah dari berat jenis cairan besi maka terak tersebut akanberada dipermukaan logam cair sehingga dapat dikeluarkan melalui lubang terak. Gambar 2.4. Konstruksi sebuah tanur tinggi (Blast Furnace).Pengantar Proses Manufaktur Page 6 of 41
  7. 7. Besi hasil proses tanur tinggi ini disebut juga besi kasar (pig iron). Besi kasar inimerupakan bahan dasar untuk membuat besi tuang (cast iron) dan baja (steel).Komposisi kimia unsur-unsur pemadu dalam besi kasar ini terdiri dari 3-4 %C; 0,06-0,10%S; 0,10-0,50 %P; 1-3 %Si dan sejumlah unsur-unsur lainnya, sebagai bahan impuritas. Untuk pembuatan besi cor, besi kasar tersebut biasanya dicetak dalam bentuklempengan-lempengan (ingot) yang kemudian di lebur kembali oleh pabrik pengecoran(foundry industry). Sedangkan untuk pembuatan baja, besi kasar dalam keadaan cair (moltenpig iron) langsung dipindahkan dari tanur tinggi ke dalam tungku peleburan baja, antara lain dapatmempergunakan jenis tungku oksigen basa (basic oxygen furnace, BOF), tungku busurlistrik (electric arc furnace, EAF), atau tungku induksi.2.3 Proses Peleburan Baja dan Besi Cor Baja dan besi cor merupakan logam paduan antara besi dan karbon, dimana bataskandungan karbon dalam baja relatif lebih rendah dibandingkan dengan kandungankarbon dalam besi cor seperti yang ditunjukkan pada Gambar 2.5 berikut ini. Gambar 2.5 Diagram Fasa paduan Fe dan C untuk baja dan besi cor.Pengantar Proses Manufaktur Page 7 of 41
  8. 8. Proses peleburan baja, dapat menggunakan bahan baku berupa besi kasar (pig iron),besi spons (sponge iron) atau berupa skrap. Disamping itu bahan baku lainnya yangbiasanya ditambahkan adalah bahan paduan (master alloys) ferrosilikon, ferromangan,ferrochrom dan lainnya. Bahan muatan lain pada proses peleburan baja hádala arang kayuataukokas serta batu kapur. Proses peleburan baja pada umumnya mempunyai tiga tujuan utama,yaitu sebagai berikut:  Mengatur kadar karbon agar sesuai dengan tingkat spesifikasi baja yang diinginkan.  Menambah elemen-elemen pemadu yang diinginkan.  Menghilangkan atau mengurangi unsur-unsur pengotor.2.3.1 Proses Peleburan Baja dengan Menggunakan Tungku BOF Bahan-bahan utama yang digunakan dalam proses peleburan dengan BOF adalah:besi kasar cair (65-85%), skrap baja (15-35%), batu kapur dan gas oksigen (kemurnian99,5%). Keunggulan proses BOF dibandingkan proses pembuatan baja lainnya adalah darisegi waktu peleburannya yang relatif singkat yaitu hanya berkisar sekitar 60 menit untuksetiap proses peleburan. Proses ini termasuk proses yang paling baru dalam industri pembuatan baja.Gambar sketsa dari tungku ini ditunjukkan dalam gambar 2.6. Terlihat bahwa dalam gambartersebut bahwa konstruksi tungku BOF relatif sederhana, bagian luarnya dibuat daripelat baja sedangkan dinding bagian dalamnya dibuat dari bata tahan api (firebrick).Kapasitas tungku BOF ini biasanya bervariasi antara 35 ton sampai dengan 200 ton. Tingkat efisiensi yang demikian tinggi dari tungku BOF ini disebabkan olehpemakaian gas oksigen dengan kemurnian yang tinggi sebagai gas oksidator utama untukmemurnikan baja. Gas oksigen dialirkan ke dalam tungku melalui pipa pengalir (oxygenlance) dan bereaksi dengan cairan logam di dalam tungku. Gas oksigen akan mengikatkarbon dari besi kasar berangsur-angsur turun sampai mencapai tingkat baja yangdibuat. Disamping itu, selama proses oksidasi berlangsung terjadi panas yang tinggisehingga dapat menaikkan temperatur logam cair sampai di atas 1650C.Pengantar Proses Manufaktur Page 8 of 41
  9. 9. Gambar 2.6 Gambar sketsa sebuah tungku BOF.2.3.2 Proses Peleburan Baja dengan Menggunakan Tungku EAF Bahan baku yang dilebur biasanya berupa besi spons (sponge iron) yang dicampurdengan skrap baja. Penggunaan besi spons dimaksudkan untuk menghasilkan kualitasbaja yang lebih baik. Tetapi dalam banyak hal (terutama untuk pertimbangan biaya) bahanbaku yang dilebur seluruhnya berupa skrap baja, karena skrap baja lebih murah dibandingkandengan besi spons. Proses peleburan dalam tungku EAF ini menggunakan energi listrik. Konstruksitungku ini ditunjukkan dalam gambar 2.7. Panas dihasilkan dari busur listrik yang terjadi padaujung bawah dari elektroda. Energi panas yang terjadi sangat tergantung pada jarak antaraelektroda dengan muatan logam di dalam tungku. Bahan elektroda biasanya dibuat darikarbon atau grafit. Kapasitas tungku EAF ini dapat berkisar antara 2-200 ton denganwaktu peleburannya berkisar antara 3-6 jam.Pengantar Proses Manufaktur Page 9 of 41
  10. 10. Gambar 2.7 Skematik sebuah tungku listrik dari jenis electric arc furnace (EAF).2.3.3 Peleburan Besi Cor Bahan bakar yang digunakan pada peleburan besi cor dengan menggunakan tungku kupolaadalah kokas dan dimasukkan ke dalam Kupola selang seling dengan muatan logam. Prosespembakaran t er jadi dengan meniupkan udara ke dalam t ungku kupola denganmenggunakan blower. Untuk mendapatkan proses peleburan yang baik makaperbandingan antara muatan logam, bahan bakar dan kebutuhan udara harus dijaga sebaikmungkin. Bentuk dan konstruksi kupola (Gambar 2.8), hampir sama dengankonstruksi tanur tinggi (blast furnace). Bahan baku sebagai muatan terdiri dari ingot besi kasaratau besi kasar cair (molten pig iron) yang dihasilkan dari tanur tinggi, ditambah dengan skrapbaja ataupun skrap besi cor (return scrap). Di samping itu penambahan bahan-bahan sepertiferosilikon (FeSi), feromangan (FeMn) dan lainnya sering pula dilakukan. Hal inidimaksudkan untuk menambahkan unsur paduan silikon ataupun mangan dan lainnya. Padasaat proses peleburan ditambahkan pula sejumlah batu kapur sebagai pembentukan terak(slag) yang dapat mengikat kotoran-kotoran sehingga memisah dari besi cair. Proses peleburan pada tungku kupola ini sering kali sulit untuk melakukanpengaturan komposisi kimia. Hal ini dapat mengakibatkan daerah komposisi kimia yangdihasilkan menjadi lebar sehingga memberikan variasi pula terhadap kualitas produk yangdibuat. Di samping itu kekurangan lainnya adalah logam cair mudah mengalamiPengantar Proses Manufaktur Page 10 of 41
  11. 11. kontaminasi oleh sulfur atau unsur-unsur lainnya yang disebabkan oleh bahan bakar kokassehingga dapat menurunkan sifat-sifat besi tuang. Pada proses peleburan kupola basa, cocok untuk kapasitas produksi besar dengantemperatur tinggi. Pada proses ini kadar belerang dikurangi saat peleburan melalui reaksikimia antara terak basa dengan cairan besi. Kelemahan metode ini adalah sukarpengoperasian, banyaknya unsur silikon yang hilang, serta peralatan proses (contoh: batatahan api) yang diperlukan mahal harganya. Peleburan kupola asam merupakan metode yang paling sering digunakan untukmencairkan besi cor. Cairan besi dapat mengabsorbsi belerang, yang menghasilkan kadarbelerang 0.05%-0.15%. Oleh karena itu, sebelum proses pembulatan grafit perludilakukan pengurangan kadar belerang terlebih dahulu dengan menambahkan CaC2.Dalam proses ini pemilihan CaC2 sebagai aditif karena harganya cukup murah. Jikajumlah CaC2 yang ditambahkan sedikit maka cara yang cocok untuk digunakan. Namunmengingat CaC2 bersifat tahan api dan pengaruh terhadap pengurangan belerang masihrendah, umumnya digunakan cara injeksi melalui pipa tahan api. Selain cara injeksi, caramengocok ladel yang didalamnya sudah terdapat CaC2 juga dapat mengurangi kadarbelerang sampai dengan 0.03%. Cara ini masih memiliki kelemahan yaitu temperaturcairan akan turun drastis. Untuk mengatasi masalah ini, temperatur cairan harus tinggi(kira-kira di atas 1500oC). Selain itu untuk menjaga turunnya temperatur selamapengurangan belerang, sering pula digunakan cara peleburan dupleks, yaitu besi dicairkandalam kupola asam lalu dimasukkan ke dalam tanur induksi frekuensi rendah. Karena kekurangan-kekurangan di atas, maka dewasa ini banyak pabrikpengecoran menggunakan tungku listrik untuk menggantikan Kupola. Tungku listrikyang banyak digunakan adalah dari jenis tungku induksi. Bahan baku yang dilebur padaumumnya tidak menggunakan besi kasar melainkan sebagian besar berupa skrap baja atauskrap besi tuang. Peleburan dengan tungku ini dapat menghasilkan logam cair dengankomposisi kimia yang lebih konsisten dengan kadar impuritas yang lebih rendah karena bahanbaku yang dilebur biasanya berupa skrap baja, maka untuk menaikkan kadar karbon agarmencapai kadar yang sesuai untuk besi cor biasanya dilakukan dengan memasukkansejumlah arang kayu ataupun kokas ke dalam tungku.Pengantar Proses Manufaktur Page 11 of 41
  12. 12. Gambar 2.8 Skematik dari sebuah tungku kupola. Gambar 2.9 Skematik dari tungku induksi.Pengantar Proses Manufaktur Page 12 of 41
  13. 13. 2.4 Pembentukan Logam (Forming) Pembentukan logam merupakan salah satu teknik manufaktur dengan carapemberian gaya melalui suatu cetakan sehingga terjadi perubahan bentuk plastis. Tujuanutama dari proses ini adalah: 1. Menghasilkan bentuk yang diinginkan. 2. Memperbaiki sifat-sifat logam yang dibentuk, yaitu karena terjadinya pengerasan regangan (strain hardening) ataupun terjadinya perbaikan struktur mikro. Proses pembentukan logam diklasifikasikan secara umum berdasarkan temperaturpengerjaannya yaitu: proses pengerjaan panas (hot working) dan proses pengerjaan dingin(cold working). Batasan dari kedua jenis proses pengerjaan tersebut adalah temperaturrekristalisasi dari logam yang dibentuk, jika proses pengerjaannya dilakukan diatastemperatur rekristalisasi atau dilakukan pada temperatur tinggi disebut proses pengerjaanpanas. Sebaliknya jika pengerjaannya dilakukan dibawah temperatur rekristalisasi ataudilakukan pada temperatur rendah disebut proses pengerjaan dingin, proses ini umumnyadilakukan pada temperatur kamar (tanpa pemanasan). Proses-proses pembentukan yang tergolong kedalam klasifikasi proses pengerjaanpanas adalah: penempaan (forging), pengerolan (rolling), ekstrusi (extrusion) dan lainnya.Sedangkan proses-proses pengerjaan dingin dapat berupa: penarikan kawat (wiredrawing), pembengkokan (bending), penarikan dalam (deep drawing) dan lainnya. Secaraumum klasifikasi dari proses pembentukan logam (forming) ini terlihat pula pada Gambar2.10 berikut ini. Gambar 2.10 Klasifikasi umum dari proses manufaktur.Pengantar Proses Manufaktur Page 13 of 41
  14. 14. Berikut ditunjukkan secara skematis dari beberapa proses pembentukan logam: Gambar 2.11 Proses pengerolan profil. Gambar 2.12 Proses penempaan batang penggerak.Pengantar Proses Manufaktur Page 14 of 41
  15. 15. Gambar 2.13 Proses ekstrusi. Gambar 2.14 Proses penarikan kawat.Pengantar Proses Manufaktur Page 15 of 41
  16. 16. Gambar 2.15 Proses blanking.Pengantar Proses Manufaktur Page 16 of 41
  17. 17. Gambar 2.16 Proses bending.Pengantar Proses Manufaktur Page 17 of 41
  18. 18. Gambar 2.17 Proses tarik dalam.Pengantar Proses Manufaktur Page 18 of 41
  19. 19. 2.5 Pengelasan Logam (Welding) Pengelasan dan penyambungan merupakan proses manufaktur yang sangatpenting pada berbagai macam komponen teknik, dari struktur yang berukuran besarseperti kapal laut dan jembatan hingga ke struktur yang komplek seperti mesin pesawatatau komponen-komponen kecil untuk mikro elektronika. Proses penyambungan telah diidentifikasi sebagai kunci teknologi-key enablingtechnology, yang langsung berpengaruh pada suatu negara. Beberapa rekayasawan secaraumum memandang penyambungan adalah: • Mahal; • Berbahaya; • Sulit untuk dikontrol. Biaya operasi penyambungan yang tinggi merupakan suatu konsekuensi nyatabahwa banyak proses penyambungan tradisional mahal pada biaya operator/pekerja.Umumnya dalam pekerjaan konstruksi baja, biaya pekerja dapat mencapai 70-80% daribiaya produksi. Secara umum bahaya yang ditimbulkan dari proses ini adalah proses terjadi padatemperatur dan tekanan tinggi, penggunaan gas-gas bertekanan tinggi dapat menyebabkanledakan (mudah terbakar), listrik tegangan tinggi, asap/gas berbahaya, radiasi dan polusisuara. Kesulitan dalam mengontrol proses penyambungan merupakan akibat banyaknyavariabel yang harus dikontrol. Proses pengelasan merupakan salah satu proses penyambungan yang dapat dibagike dalam 4 katagori utama, yaitu:  Penyambungan secara mekanik.  Penyambungan dalam keadaan padat-cair.  Penyambungan dalam keadaan padat.  Penyambungan dalam keadaan cair.Proses penyambungan dilakukan karena beberapa keuntungan, yaitu:  Terbatasnya gerakan suatu komponen.  Kompleksnya bentuk komponen sehingga sulit atau menjadi mahal saat proses pembuatan, tetapi menjadi mudah dan murah jika dilakukan dengan proses penyambungan.  Beberapa produk lebih baik jika dirakit sehingga mudah untuk perawatannya.Pengantar Proses Manufaktur Page 19 of 41
  20. 20.  Komponen-komponen rakitan lebih untuk dikirimkan dibandingkan produk lengkap. Sejumlah teknik-teknik penyambungan sekarang dilakukan dan sangat pesatperkembangannya. terutama ikatan adesif dan pengelasan. Proses-proses pengelasan yangsudah ada dikembangkan dan diperkenalkannya metoda-metoda baru penyambungan.Tumbuh kembangnya teknik-teknik penyambungan menyebabkan makin sulitnyamemilih proses yang tepat. Keempat jenis proses penyambungan tersebut dapat dilihatpada gambar 2.18 berikut. Joining processes Gambar 2.18. Klasifikasi proses penyambungan. AWS master chart of welding and allied processes mengklasifikasikan prosespengelasan seperti ditunjukkan pada gambar 2.19.Pengantar Proses Manufaktur Page 20 of 41
  21. 21. Arc Welding (AW) Solid State Welding (SSW) Brazing (B) Welding Soldering Other Welding Processes (S) Oxy-fuel Gas Resistance Welding (OFW) Welding (RW) Thermal Allied Adhesive Spraying (THSP) Processes Bonding (ABD) Oxygen Thermal Arc Cutting (OC) Cutting (TC) Cutting (AC) Other Cutting Gambar 2.19 Standar AWS welding master chart.Pengantar Proses Manufaktur Page 21 of 41
  22. 22. Penyambungan mekanik (mechanical fastening) dipakai untuk menyambungkankomponen dengan komponen lain karena adanya keterbatasan pada produk tersebut (caraini sangat berguna untuk konstruksi yang dirakit). Cara-cara penyambungan yangumumnya dilakukan adalah dengan paku keling, sekrup, mur-baut, jepitan dansambungan susut seperti ditunjukkan pada gambar 2.20, 2.21 dan 2.22. Penyambungan mekanik sangat berguna jika tidak diinginkan terjadinyakerusakan metalurgi terhadap material (misalnya adanya siklus termal akibat pengelasanyang berpengaruh terhadap sifat material). Inilah yang menjadi alasan mengapa padakonstruksi pesawat terbang banyak menggunakan penyambungan mekanik. Gambar 2.20. (a) sekrup; (b) baut-mur dan cincin penutup (ring); (c) paku keling. Gambar 2.21. (a) stapler karton; (b) jenis-jenis jepitan; (c) contoh penggunaan jepitan bulat pada gigi penggerak pengaduk (kitchen mixer). Gambar 2.22. (a) jepitan plastik untuk kabel; (b) jepitan yang berfungsi untuk menyambungkan kabel; (c) .Pengantar Proses Manufaktur Page 22 of 41
  23. 23. Contoh-contoh penggunaan sambungan mekanik, antara lain:  Sekrup (screws): untuk menyambungkan kayu pada furnitur.  Mur-baut (bolts-nuts): dipakai pada komponen-komponen mesin.  Paku keling (rivet): dipakai pada konstruksi bangunan, jembatan, badan pesawat.  Kawat penjilid (staples): dipakai untuk penjepit buku, lembaran logam, plastik.  Lipatan (seams): dipakai pada kaleng-kaleng.  Jepitan (clip): dipakai pada poros motor-motor listrik.  Kancing penjepit (spring and snap-in fastener): dipakai pada badan kamera, mainan elektronik.Contoh-contoh penyambungan mekanik ditunjukkan pada gambar 2.23, 2.24, 2.25, 2.26dan 2.27. Gambar 2.23. Contoh-contoh paku keling. (a) padat; (b) pipa; (c) terbelah dua; (d) tekan.Pengantar Proses Manufaktur Page 23 of 41
  24. 24. Gambar 2.24 Contoh-contoh kawat penjilid. Gambar 2.25 Tahapan proses pelipatan pada lembaran logam.Gambar 2.26 Dua contoh penyambungan mekanik dengan cara sambungan susut.Pengantar Proses Manufaktur Page 24 of 41
  25. 25. Gambar 2.29 Contoh-contoh penggunaan kancing penjepit. Penyambungan dalam keadaan padat-cair dilakukan pada suatu komponen, dimana terjadi keadaan logam yang akan disambung tetap berada pada kondisi padatsedangkan logam pengisi mengalami pencairan dan akan menyambungkan kedua logaminduk. Jenis penyambungan ini adalah proses brazing dan soldering. Proses brazing adalah proses penyambungan di mana sambungan terjadi akibatpemanasan pada temperatur di atas 840oF (450oC) dan menggunakan logam pengisi (fillermetal) yang tidak mengandung besi (nonferrous) serta memiliki titik cair di bawah darilogam induknya (base metal). Logam pengisi mengalir di antara kedua permukaan danmenutupi permukaan sambungan dengan daya aksi kapiler (gambar 2.30). Pada gambar2.31 ditunjukkan contoh penggunaan proses brazing.Pengantar Proses Manufaktur Page 25 of 41
  26. 26. Gambar 2.30 . Proses brazing. Gambar 2.31. Contoh penggunaan proses brazing. (a) sebelum proses; (b) sesudah proses. Logam pengisi mengisi celah logam yang akan disambung. Proses soldering adalah proses penyambungan terjadi pada temperatur di bawah840 F (450oC) dan umumnya logam pengisi mempunyai titik cair yang rendah sekitar o200C (paduan Pb-Sn). banyak digunakan pada sirkuit-sirkuit elektronik yang tidakmembutuhkan kekuatan dan panas tinggi. Gambar 2.32 menunjukkan contoh-contohpenggunaan proses soldering. Gambar 2.32. Sirkuit-sirkuit elektronik.Pengantar Proses Manufaktur Page 26 of 41
  27. 27. Penyambungan adesif (adhesive bonding-gluing) adalah proses penyambunganyang mempunyai aplikasi yang berbeda. Ini dapat dilihat dari penggunaannya yangbervariasi pada berbagai produk. Penyambungan adesif harus memperhatikan beberapahal, antara lain:  kekuatan impak.  Kekuatan geser.  kekuatan kelupas/ kekuatan tarik.  Temperatur operasi.  Kondisi pengeleman harus memperhatikan keadaan lingkungan (aerobik/anaerobik), kecepatan kering adesif, temperatur pengeringan).  Tahan kelembaban.  Konduktivitas listrik.  Beracun.  ukuran celah maksimum. Gambar 2.33 menunjukkan salah satu metoda pengujian kekuatan sambunganadesif. Tabel 2.1 menunjukkan sifat-sifat dan karakteristik bahan adesif dan pada tabel2.2 ditunjukkan jenis-jenis dan aplikasi adesif. Gambar 2.33 Skematik pengujian kekuatan sambungan adesif.Pengantar Proses Manufaktur Page 27 of 41
  28. 28. Tabel 2.1 Sifat-sifat dan karakteristik bahan adesif. Tabel 2.2. Jenis-jenis dan aplikasi adesif.Pengantar Proses Manufaktur Page 28 of 41
  29. 29. Tabel 2.2. Jenis-jenis dan aplikasi adesif (lanjutan). Proses penyambungan pada keadaan padat (solid-state joining) menghasilkansambungan pada bagian permukaan. proses terjadi pada temperatur di bawah temperaturcair logam induk tanpa penggunaan logam pengisi seperti pada proses brazing atausoldering. Proses-proses ini melibatkan deformasi terbatas atau difusi yang akanmenghasilkan sambungan yang kuat , baik untuk logam yang sama maupun tidak sama(similar or dissimilar metals). Proses-proses yang termasuk dalam katagoripenyambungan dalam keadaan padat adalah roll bonding/cladding, ultrasonic welding,friction welding, explosion welding dan diffusion bonding. Gambar 2.34 menunjukkanskematik salah satu proses penyambungan dalam keadaan padat. Gambar 2.34. Skematik proses roll bonding (cladding).Pengantar Proses Manufaktur Page 29 of 41
  30. 30. Proses penyambungan dengan terjadinya pencairan setempat, terutama padadaerah sambungan merupakan proses penyambungan yang paling banyak dipakai.Berdasarkan gambar 2.18, dapat dilihat ada tiga kelompok yang masuk dalam jenispenyambungan dengan pencairan (liquid-state), yaitu: 1. Pengelasan secara kimia (chemical). Jenisnya adalah oxy-acetylene dan thermit welding. 2. Pengelasan busur listrik (arc welding). Pengelasan ini paling banyak jenisnya, yaitu bare metal-arc welding, stud welding, gas shielding stud welding, submerged arc welding, gas tungsten arc welding, gas metal arc welding, shielded metal arc welding, atomic hydrogen welding, arc spot welding, arc seam welding. carbon arc welding, twin carbon arc welding, gas carbon arc welding, shielded carbon arc welding, plasma arc welding, electroslag welding, electrogas welding dan flux-cored arc welding. 3. Pengelasan dengan tahanan (resistance welding). Jenisnya adalah spot welding, flash welding, projection welding, seam welding, high frequency butt welding dan lain-lain.Pengelasan (welding) Apakah yang dimaksud dengan pengelasan? Ada beberapa definisi tentang prosespengelasan, yaitu:  Pengelasan adalah metoda yang paling umum digunakan untuk menyambung komponen logam secara permanen. Berkaitan dengan kekuatannya, pengelasan digunakan untuk membangun/membuat dan memperbaiki kendaraan, jembatan, gedung, pesawat, pipa, peralatan rumah tangga dan masih banyak produk-produk lainnya.  Proses penyambungan yang menggunakan panas, tekanan dan atau bahan kimia untuk mencairkan dua logam bersama-sama sehingga diperoleh sambungan yang permanen.  Gabungan logam yang disambung sedikitnya dua komponen terpisah. Pengelasan dapat dihasilkan dari penggunaan panas atau tekanan, atau gabungan keduanya dengan atau tanpa penambahan logam pengisi.Pengantar Proses Manufaktur Page 30 of 41
  31. 31.  Penyatuan antara dua buah logam akibat pencairan oleh panas atau tekanan dan atau keduanya. Logam pengisi dengan temperatur cair yang sama dengan logam induk dapat ditambahkan atau tidak.  Penyambungan terlokalisasi dari logam atau non-logam terjadi akibat adanya panas yang mencapai temperatur pengelasan pada logam induk di sekitar daerah sambungan, dengan atau tanpa adanya tekanan atau hanya ada tekanan, dengan atau tanpa penggunaan logam pengisi. Prinsip terpenting yang harus diketahui adalah bahwa terjadi ikatan logam yangterbentuk di sepanjang antarmuka antara logam induk dengan lasan. Dengan kata lain,material yang memiliki struktur-struktur atom yang kontinyu di sepanjang lasan denganatom-atom yang beraturan pada kisi kristal sama seperti yang ada pada material bakalan(ikatan metalurgi yang terjadi karena adanya gaya-gaya tarik-menarik di antara atom-atom). Proses pengelasan banyak digunakan karena berbagai alasan, antara lain:  Sulit atau tidak mungkin untuk dibuat menjadi satu komponen.  Lebih mudah atau lebih ekonomis untuk dibuat menjadi beberapa komponen dan kemudian dirakit di tempat lain (di lapangan) oleh pengguna.  Beberapa produk lebih baik dibuat dengan cara perakitan. Dengan sistem perakitan akan mudah dalam perawatan atau perbaikan.  Setiap komponen mungkin mempunyai sifat yang berbeda.  Konstruksi menjadi lebih ringan.  Komponen rakitan akan lebih mudah dikirim dibandingkan produk yang telah jadi. Menurut American Welding Society (AWS), proses penyambungan logam setiaptahunnya menyumbang $50 miliar dollar terhadap perekonomian Amerika Serikat atausama dengan 50 persen dari pendapatan bruto nasional. Pada Gambar 2.35 dan 2.36ditunjukkan jenis sambungan dan posisi pengelasan.Pengantar Proses Manufaktur Page 31 of 41
  32. 32. Gambar 2.35 Jenis-jenis sambungan las. Gambar 2.36 Jenis-jenis posisi pengelasan.Pengantar Proses Manufaktur Page 32 of 41
  33. 33. 2.6 Pemesinan Logam (Machining) Pemesinan merupakan salah satu teknik manufaktur dimana benda kerja dibentukdengan cara membuang sebagian materialnya dalam bentuk geram. Proses pemesinan inidapat diklasifikasikan menjadi beberapa proses antara lain: bubut (turning), freis(milling), bor (drilling) dan lainnya.2.6.1 Bubut (Turning) Proses pembubutan merupakan proses untuk pemesinan silinder eksternal ataupermukaan berbentuk kerucut. Biasanya dilakukan di mesin bubut (lathe). Jika diinginkanhasil yang baik dan akurasi ukuran, maka pemotongan kasar dapat diikuti dengan satuatau lebih pemotongan. Pada Gambar 2.37 ditunjukkan skematik dari proses pembubutan. Gambar 2.37 Berbagai operasi dari proses pembubutan.Pengantar Proses Manufaktur Page 33 of 41
  34. 34. (a) (b) Gambar 2.38 (a) Mesin bubut (lathe), (b) Proses turning (bubut).Pengantar Proses Manufaktur Page 34 of 41
  35. 35. Tabel 2.3 Parameter proses bubut. Tabel 2.4 Rekomendasi parameter proses bubut untuk berbagai jenis material.Pengantar Proses Manufaktur Page 35 of 41
  36. 36. Tabel 2.4 Rekomendasi parameter proses bubut untuk berbagai jenis material (lanjutan).Pengantar Proses Manufaktur Page 36 of 41
  37. 37. Tabel 2.4 Rekomendasi parameter proses bubut untuk berbagai jenis material (lanjutan).2.6.2 Frais (Milling) Milling merupakan proses pemesinan dasar, dimana dilakukan perataanpermukaan secara progresif dengan pembuangan geram (chip) dari benda kerja. Untukmelakukan proses frais (milling) digunakan pahat yang berputar dalam arah tegak lurussumbu alat potong. Biasanya, benda kerja bergerak dan alat potong akan berputar, tetapiterkadang benda kerja stasioner dan alat potong akan melakukan gerak makan. Hampirseluruh proses milling dilakukan dengan alat potong yang berbentuk multitooth sehinggalaju pembuangan material benda kerja sangat besar. Dengan proses ini dapat diperolehpermukaan benda kerja yang sangat baik sehingga proses milling merupakan proses yangsesuai untuk produksi dalam jumlah besar.Gambar 2.39 Proses milling.Pengantar Proses Manufaktur Page 37 of 41
  38. 38. Secara umum, terdapat dua operasi milling: 1. Peripheral atau slab milling Gambar 2.40 Proses slab milling. Proses ini biasanya dilakukan pada mesin milling dengan spindle horisontal. 2. Face milling Gambar 2.41 Proses face milling. Proses ini dapat dilakukan baik pada mesin spindle horisontal ataupun dengan spindle vertikal. Gambar 2.42 Mesin milling.Pengantar Proses Manufaktur Page 38 of 41
  39. 39. Tabel 2.5 Parameter proses milling. Tabel 2.6 Rekomendasi parameter proses milling.Pengantar Proses Manufaktur Page 39 of 41
  40. 40. 2.6.3 Bor (Drilling) Drilling merupakan salah satu proses pemesinan untuk membuat lubang, mesinyang dipergunakan dalam proses ini adalah vertical dan radial drilling machne sepertiyang ditunjukkan pada gambar 2.43 dibawah ini. Operasi proses drilling dapat puladilakukan pada mesin bubut (gambar 2.44). Gambar 2.43 Vertical drilling press (a), radial drilling Machine (b). Gambar 2.44 Berbagai tipe operasi drilling.Pengantar Proses Manufaktur Page 40 of 41
  41. 41. Tabel 2.7 Rekomendasi parameter proses drilling.Pengantar Proses Manufaktur Page 41 of 41

×
